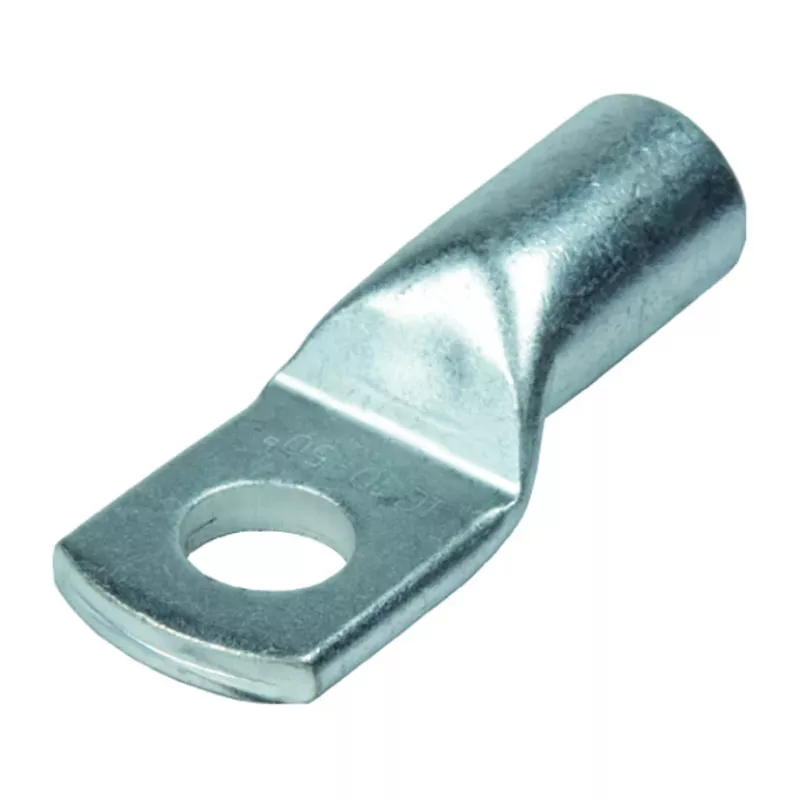

Intercable ICR708 Rohrkabelschuh 70 mm² M8 verzinnt R-Serie

Für Hochstromverbindungen, die uneingeschränkte Leitfähigkeit und mechanische Festigkeit erfordern, sticht der Intercable ICR708 Rohrkabelschuh aus der R-Serie hervor. Konzipiert für 70 mm² Kupferleiter mit feiner Litze, vereint er einen Elektrolytkupferkörper mit einer gleichmäßigen Verzinnung, die Korrosion widersteht und über Jahrzehnte hinweg einen niedrigen Übergangswiderstand gewährleistet. Das M8-Gewindeloch und das Sichtfenster machen die Installation auf einen Blick überprüfbar, während das hexagonale Crimpprofil eine gasdichte, vibrationsfeste Verbindung erzeugt, die generischen Kabelschuhen in Industrie- und Energieanwendungen überlegen ist.

Highlights

• Präzisionsgeformt für 70 mm² Kupferleiter mit feiner Litze
• Elektrolytkupferkörper (E-Cu) für maximale Leitfähigkeit
• Verzinnte Oberfläche für Korrosionsbeständigkeit und Lötbarkeit
• M8-Gewindeloch (8,4 mm) mit Sichtloch zur visuellen Crimpkontrolle
• Hexagonales Crimpprofil gewährleistet eine zuverlässige, gasdichte Verbindung
• Entspricht DIN 46235 für Maß- und Leistungskonsistenz

Im täglichen Einsatz

Der ICR708 ist für Profis entwickelt, die vor Ort oder auf der Werkbank crimpen. Mit einer Gesamtlänge von 58 mm und einem Außendurchmesser des Schafts von 16,5 mm passt er in standardmäßige hexagonale Crimpbacken für 70 mm² Kabelschuhe, während der Innendurchmesser von 11,5 mm feindrähtige und extra flexible Leiter mühelos aufnimmt. Das Sichtloch ermöglicht die Bestätigung der vollständigen Leitereinführung vor dem Crimpen, was Rätselraten überflüssig macht und Nacharbeit reduziert. Nach dem Crimpen bleibt die verzinnte Oberfläche auch in feuchten oder leicht korrosiven Umgebungen stabil und niedrigohmig, was sie für Schaltanlagen, Motoranschlüsse und Energieverteilung bis 1000 V geeignet macht.

Technische Daten

• Leiterquerschnitt: 70 mm²
• Gewindegröße: M8 (Lochdurchmesser 8,4 mm)
• Material: Elektrolytkupfer (E-Cu)
• Oberflächenbehandlung: Verzinnt
• Serie: R-Serie
• Kabelschuh-Typ: Rohrkabelschuh
• Anwendung: Kupferleiter mit feiner Litze
• Crimpverfahren: Hexagonales Crimpen
• Norm: DIN 46235
• Betriebstemperatur: -55 °C bis +150 °C
• Nennspannung: Bis 1000 V
• Sichtloch: Ja
• Gesamtlänge (L): 58 mm
• Außendurchmesser des Schafts (D): 16,5 mm
• Innendurchmesser des Schafts (d1): 11,5 mm
• Breite der Öse (B): 22 mm
• Materialstärke (s): ca. 2,8 mm
• Farbe: Silber (verzinnt)

Abschließende Anmerkung

Wenn jeder Milliohm zählt, liefert der Intercable ICR708 die Konsistenz und Langlebigkeit, die kritische elektrische Verbindungen erfordern.
