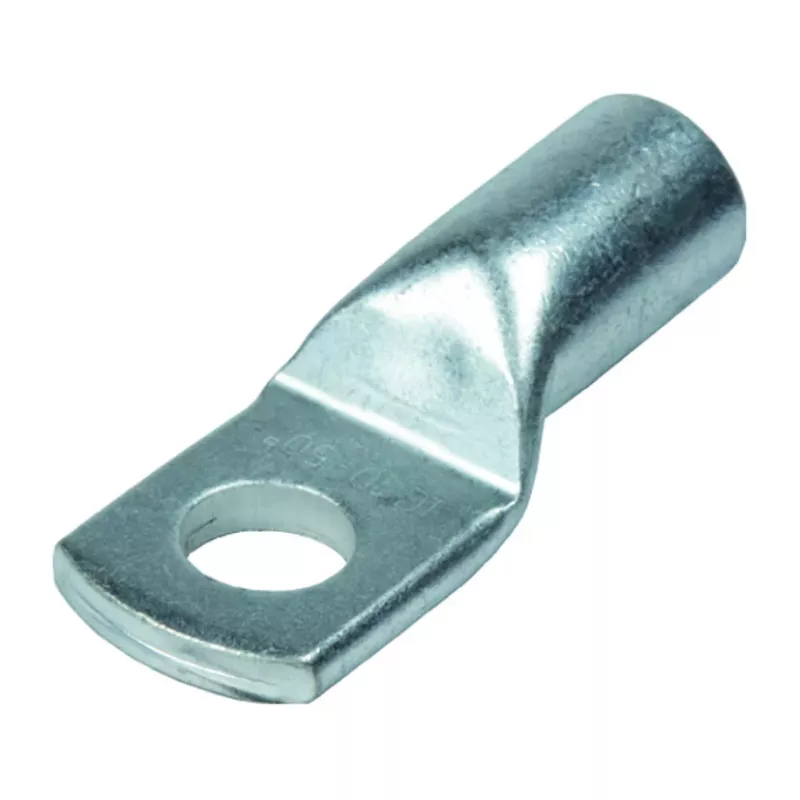

Intercable ICR5010 Rohrkabelschuh 50 mm² M10 verzinnt R-Serie

Rohrkabelschuh für zuverlässige elektrische Verbindungen in der Energieverteilung und industriellen Anwendungen. Die Konstruktion aus verzinntem Elektrolytkupfer gewährleistet hervorragende Leitfähigkeit und Korrosionsbeständigkeit, während der Trichtereintritt das einfache Einführen von 50 mm² Kupferleitern ermöglicht. Das M10-Bolzenloch (10,5 mm Durchmesser) bietet eine sichere Verbindung zu Klemmen oder Sammelschienen und entspricht den Normen DIN 46235 für hexagonales Crimpen.

Vorteile

Der ICR5010 bietet überlegene elektrische Leistung dank seines hochreinen Kupfermaterials und der galvanischen Verzinnung, die Oxidation verhindert und einen niedrigen Übergangswiderstand aufrechterhält. Das Design der R-Serie zeichnet sich durch eine Standardwandstärke aus, die mechanische Festigkeit mit effizientem Crimpen in Einklang bringt. Er ist für flexible (Klasse 5) und starre (Klasse 1, 2) Kupferleiter geeignet und somit vielseitig für verschiedene Verdrahtungsanforderungen einsetzbar. Der Betriebstemperaturbereich von -50°C bis +150°C und die Spannungsfestigkeit bis 1000 V gewährleisten die Eignung für anspruchsvolle Umgebungen.

Geeignet für

• Energieverteilungssysteme
• Industriemaschinen und Schaltschränke
• Elektroinstallationen, die zuverlässige Verbindungen erfordern
• Kupferleiter mit 50 mm² Querschnitt
• Anwendungen mit M10-Bolzenverbindungen

Wichtige Spezifikationen

• Produkttyp: Rohrkabelschuh
• Kabelquerschnitt: 50 mm²
• Bolzenlochdurchmesser: M10 (10,5 mm)
• Material: Elektrolytkupfer (E-Cu), verzinnt
• Norm: DIN 46235
• Crimpverfahren: Hexagonales Crimpen
• Leiterkompatibilität: Kupferleiter (Klasse 1, 2, 5)
• Betriebstemperaturbereich: -50°C bis +150°C
• Spannungsfestigkeit: Bis 1000 V
• Eintrittsart: Trichtereintritt
• Innendurchmesser Kabeleintritt: Ca. 9,5 mm
• Außendurchmesser Rohr: Ca. 14 mm
• RoHS-konform: Ja

Empfehlungen

Verwenden Sie für optimale Leistung ein hexagonales Crimpwerkzeug, das zur Schuhgröße passt, und befolgen Sie die Crimprichtlinien gemäß DIN 46235. Stellen Sie sicher, dass der Leiter vor dem Crimpen vollständig in den Trichtereintritt eingeführt ist. Die verzinnte Oberfläche kann bei längerer Lagerung eine leichte Reinigung erfordern, um eine optimale Leitfähigkeit zu erhalten.
