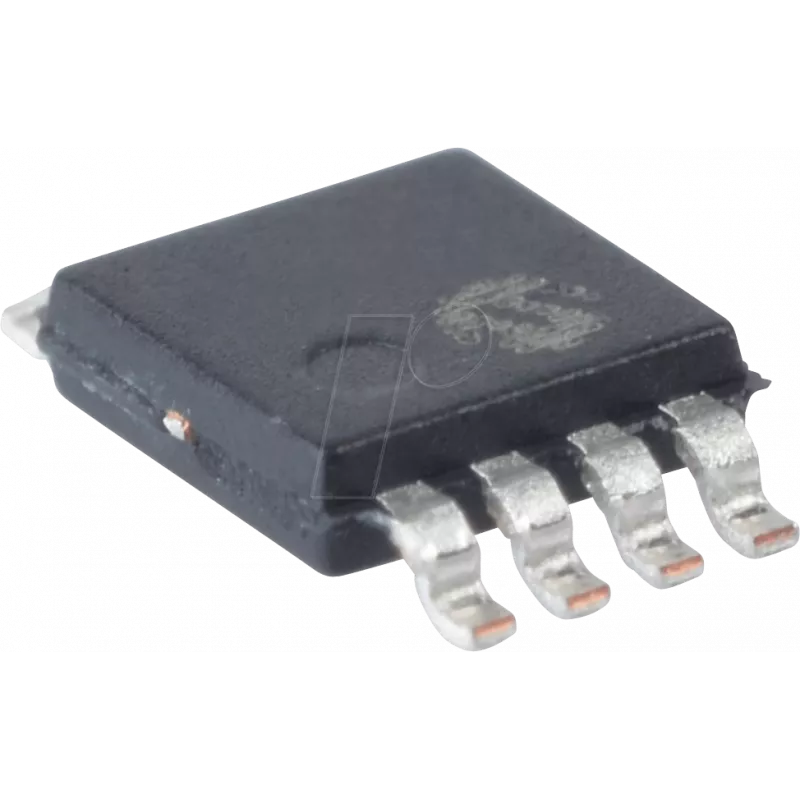

Instrumentierungs-Operationsverstärker Texas Instruments INA118U — Präzisions-Instrumentenverstärker im SOIC-8-Gehäuse

Der Texas Instruments INA118U ist ein Instrumentierungs-Operationsverstärker im SOIC-8-SMD-Gehäuse, der für die präzise Verstärkung von Differenzsignalen entwickelt wurde. Das Bauteil ist für die präzise Sensorsignalkonditionierung und Datenerfassungs-Frontends vorgesehen, bei denen eine stabile Verstärkung und eine hohe Gleichtaktunterdrückung erforderlich sind. Gehäuse und Funktionalität machen ihn geeignet für die Integration in kompakte Leiterplatten, die in medizinischen Instrumenten, industriellen Messsystemen und anderen Anwendungen mit Niedrigpegel-Signalverstärkung eingesetzt werden.

Vorteile

Der INA118U bietet eine hohe Gleichtaktunterdrückung und ein stabiles Verstärkungsverhalten für niederpegelige Differenzsignale, wodurch Messfehler in Umgebungen mit variierenden Gleichtaktspannungen reduziert werden. Das SOIC-8-SMD-Gehäuse ermöglicht eine einfache Leiterplattenbestückung und platzsparende Designs. Als dedizierter Instrumentenverstärker vereinfacht er die Frontend-Schaltung, indem er die Differenzeingangsverarbeitung und die Verstärkungseinstellung in einem einzigen Bauteil kombiniert.

Geeignet für

• Sensorsignalkonditionierung (Dehnungsmessstreifen, Thermoelemente, Brückensensoren)
• Datenerfassungs-Frontends und Präzisionsmessschaltungen
• Medizinische Instrumentierung und Patientenüberwachungs-Frontend-Stufen
• Industrielle Messsysteme und Prozesssteuerungsschnittstellen

Wichtige Spezifikationen

• Instrumentenverstärker-Topologie mit Differenzeingängen
• SOIC-8-SMD-Gehäuse für Leiterplattenanwendungen
• Entwickelt für präzise Niedrigpegel-Signalverstärkung mit stabiler Verstärkung
• Hohe Gleichtaktunterdrückung zur Minimierung von Störungen durch Gleichtaktspannungen

Verwendung

Platzieren Sie den INA118U auf der Leiterplatte gemäß dem SOIC-8-Footprint und befolgen Sie die empfohlenen Layout-Praktiken für analoge Frontends, einschließlich kurzer Eingangsleitungen und ordnungsgemäßer Entkopplung der Versorgungsspannungen. Stellen Sie die Verstärkung mit dem externen Widerstand gemäß der Gerätedokumentation ein, um die erforderliche Verstärkung des Differenzeingangs zu erreichen. Schließen Sie die Differenzsignalquellen an die Verstärkereingänge an und führen Sie das verstärkte Ausgangssignal den nachfolgenden ADC- oder Verarbeitungsstufen zu. Beachten Sie die vom Hersteller angegebenen Versorgungsspannungs- und Eingangsgleichtaktbereiche, um einen korrekten Betrieb sicherzustellen.

Empfehlungen

Für optimale Leistung verwenden Sie eine ordnungsgemäße Entkopplung der Stromversorgung in der Nähe des Bauteils, eine symmetrische Leitungsführung für Differenzeingänge und befolgen Sie die Applikationsschriften des Herstellers zur Erdung und zum Layout, um eine hohe Gleichtaktunterdrückung und Messgenauigkeit zu erhalten.
