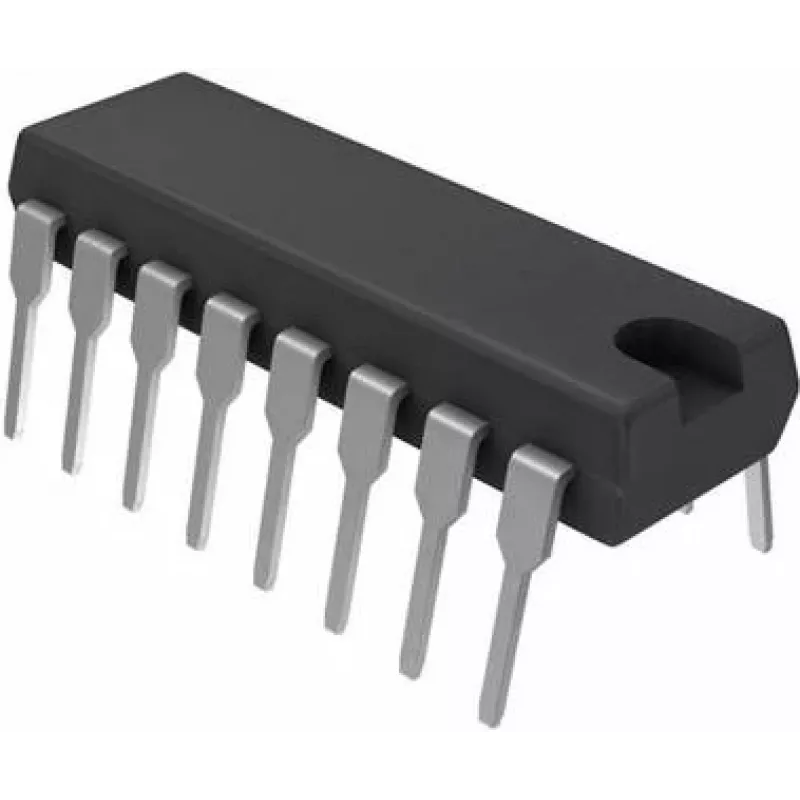

Instrumentenverstärker Texas Instruments INA110KP, einkanalig, DIP-16

Der Texas Instruments INA110KP ist ein einkanaliger Instrumentenverstärker im DIP-16-Gehäuse. Er ist für die präzise Verstärkung von Differenzsignalen und eine genaue Verstärkungsregelung ausgelegt und eignet sich daher für Sensorschnittstellen und Messketten. Das Bauteil zielt auf rauscharme Eingangsschaltungen, Signalaufbereitungsstufen und Datenerfassungssysteme ab, bei denen eine stabile Verstärkung und Gleichtaktunterdrückung wichtig sind, um kleine Differenzsignale in nutzbare Pegel umzuwandeln.

Vorteile

Der Verstärker bietet eine stabile und präzise Verstärkung mit geringem Rauschbeitrag und guter Gleichtaktunterdrückung, was eine verbesserte Messgenauigkeit ermöglicht. Sein DIP-16-Durchsteckgehäuse vereinfacht Prototyping, Breadboarding und Nachrüstung in bestehende Systeme. Die einkanalige Architektur des Bauteils reduziert den Platzbedarf auf der Platine im Vergleich zu mehrkanaligen Alternativen, wenn nur ein Eingang aufbereitet werden muss.

Geeignet für

• Schnittstellen zu Brückensensoren und Wandlern
• Rauscharme Front-Ends für die Datenerfassung
• Signalaufbereitung in Laborgeräten
• Eingebettete Messsysteme und Prototyping

Wichtige Spezifikationen

• Ein Instrumentenverstärker-Kanal
• DIP-16-Durchsteckgehäuse für einfaches Prototyping
• Präzise Differenzverstärkung mit einstellbarem Verstärkungsfaktor
• Niedriges eingangsbezogenes Rauschen für empfindliche Messungen
• Hohes Gleichtaktunterdrückungsverhältnis zur Minimierung von Störungen
• Je nach Schaltungsdesign für Einzel- oder Doppelversorgung geeignet

Anwendung

Setzen Sie den INA110KP in einen passenden DIP-16-Sockel ein oder löten Sie ihn auf ein für Durchsteckkomponenten ausgelegtes PCB-Layout. Konfigurieren Sie die erforderliche Verstärkung gemäß dem vom Hersteller empfohlenen externen Widerstandsnetzwerk oder der Schaltungskonfiguration und beachten Sie dabei die empfohlenen Layout-Praktiken, um Rauschen zu minimieren und die Gleichtaktunterdrückung aufrechtzuerhalten. Stellen Sie geeignete Versorgungsspannungen und Bypass-Kondensatoren in der Nähe der Versorgungspins bereit und führen Sie die Differenzeingangsleitungen als angepasste Paare, um Störungen zu reduzieren.

Empfehlungen

Für optimale Leistung verwenden Sie eine kurze, angepasste Leitungsführung für Differenzeingänge, platzieren Sie Entkopplungskondensatoren für die Stromversorgung in der Nähe des Verstärkers und befolgen Sie die Richtlinien des Herstellers für externe Komponenten zur Verstärkungseinstellung. Verwenden Sie bei der Messung sehr kleiner Signale geschirmte Verbindungen und eine rauscharme Referenz, um die Signalintegrität zu bewahren.
