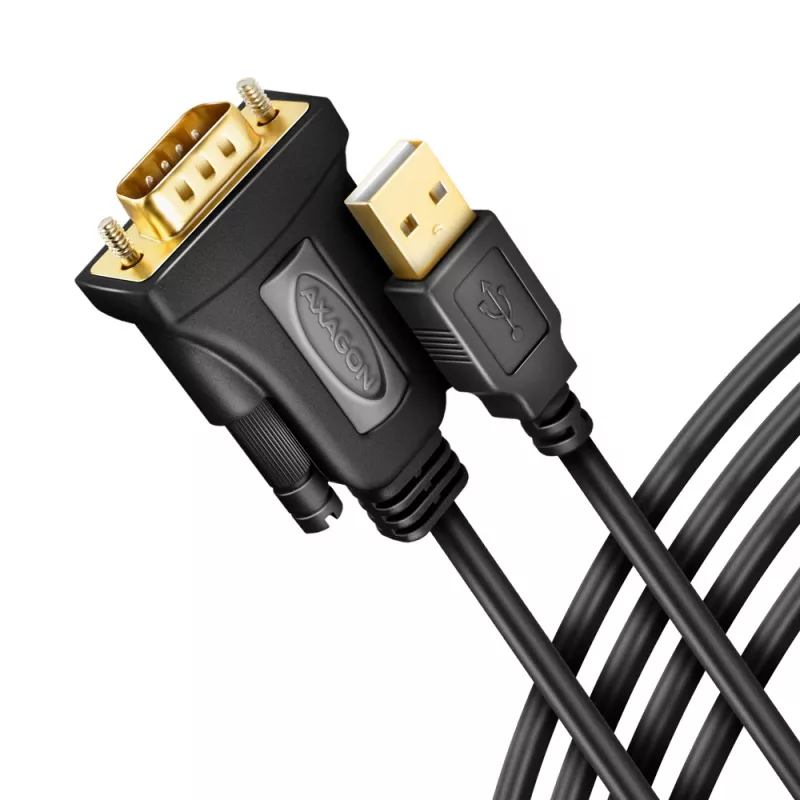

Axagon ADS-1PQN USB-A 2.0 - Seriell RS-232 DB9-M FTDI-Adapterkabel

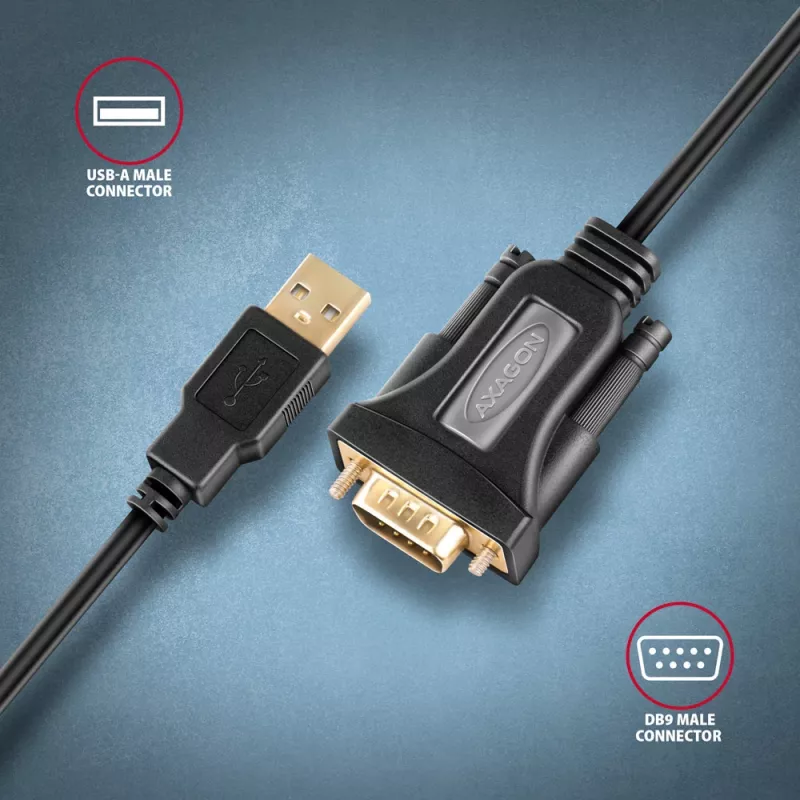

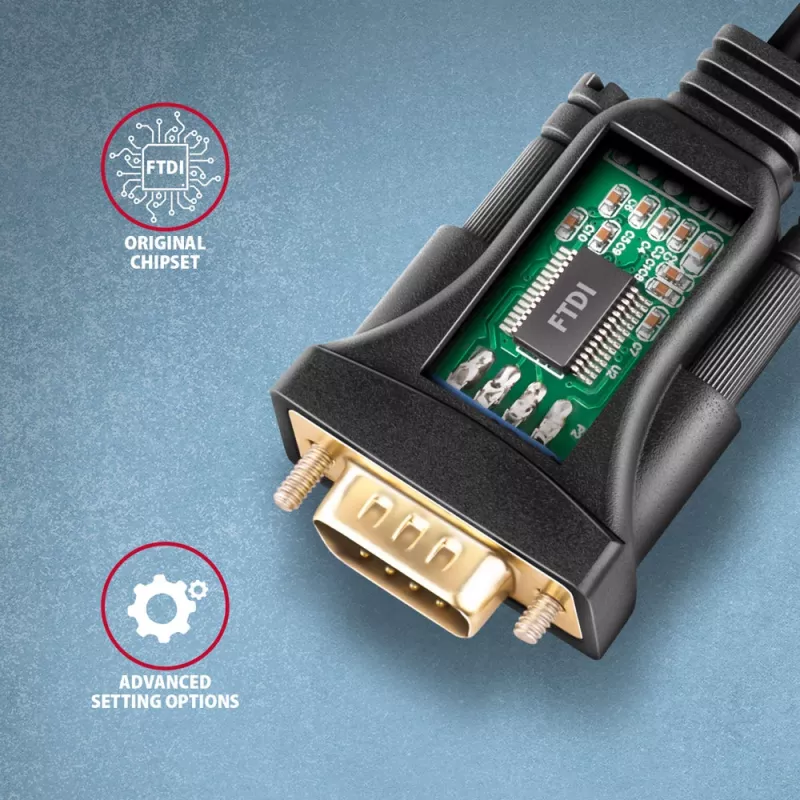

Der AXAGON ADS-1PQN ist ein aktiver USB-A 2.0 auf RS-232 serieller Adapter mit einem fest angebrachten 1,5-m-Kabel und integriertem DB9-Stecker. Er verwendet den Originalen FTDI FT232RL-Chip und einen seriellen Leitungstreiber von TI, um breite Kompatibilität und stabile Datenübertragung beim Anschluss von Computern an RS-232-Geräte zu gewährleisten. Der Adapter wird über den USB-Bus mit Strom versorgt und verfügt über vergoldete Anschlüsse, doppelte Abschirmung und ein robustes Gehäuse, das sowohl für Büro- als auch für Industrieumgebungen geeignet ist.

Vorteile

Der Adapter bietet dank des Originalen FTDI-Chips hohe Kompatibilität und unterstützt die Plug-and-Play-Installation unter Windows, macOS, Linux und vielen Android-Versionen. Vergoldete Kontakte reduzieren Oxidation und verbessern die Zuverlässigkeit, während die doppelte Abschirmung und das robuste Gehäuse die Beständigkeit gegen Störungen und mechanische Beanspruchung erhöhen. Ein festes 1,5-m-USB-A-Kabel vereinfacht den Anschluss an Desktop-PCs und Laptops, ohne dass ein zusätzliches Kabel erforderlich ist.

Geeignet für

• Anschluss von Barcode-Lesegeräten und Bondruckern
• Konfiguration oder Aufrüstung von Set-Top-Boxen und Sicherheitsgeräten
• Schnittstelle zu CNC-Maschinen, Modems und industriellen Steuerungen
• Anschluss von Scannern, Mikrocontroller-Programmiergeräten und Sendern
• Einsatz in Desktop- und Laptop-Umgebungen, in denen ein RS-232-DB9-Anschluss erforderlich ist

Wichtige Spezifikationen

• Eingang: USB 2.0 (480 Mbit/s), abwärtskompatibel zu USB 1.1; festes USB-Typ-A-Steckerkabel, Länge 1,5 m
• Ausgang: 1× serielle RS-232-Schnittstelle mit DB9-Stecker, integriert im Adaptergehäuse
• Baudrate: einstellbar 300 Bit/s – 250 kBit/s
• Kompatibilität: FTDI FT232RL-Chip; kompatibel mit 16C950 UART und abwärtskompatibel zu 16C550/16C650/16C750/16C850
• FIFO: Senden 256 B, Empfangen 128 B; einstellbare FIFO-Empfangs-/Sendegröße 64–4096 B
• Flusssteuerung: Xon/Xoff, Hardware oder keine; Wortlänge 7/8 Bit; Parität: gerade/ungerade/keine/Mark/Space; Stoppbits: 1 oder 2
• Einstellbare Latenz 1–255 ms; einstellbare Interrupt-/Lese-/Schreibzeit 0–10000 ms; einstellbare Leerlaufpause 1–3600 s
• Optionale Funktionen: Serial Enumerator, Serial Printer, Cancel If Power Off, Event On Surprise Removal, Set RTS On Close, Disable Modem Ctrl At Startup, Enable Selective Suspend
• COM-Port-Zuweisung: COM1–COM256; busgespeist (keine externe Stromversorgung erforderlich)

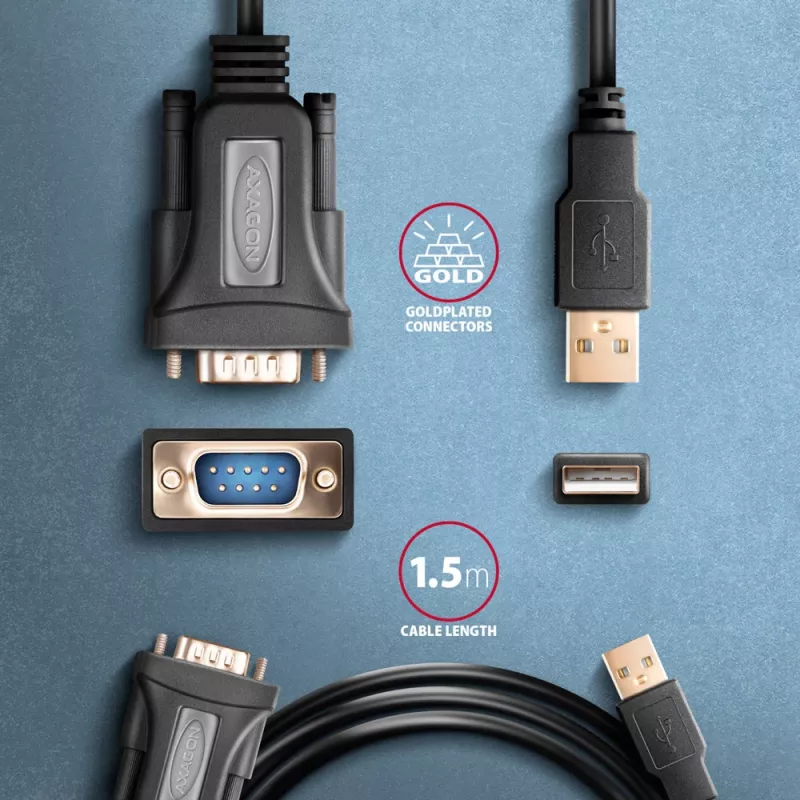

• Materialien und Abmessungen: vergoldete Anschlüsse, Kabel-Ø 5 mm doppelt geschirmt; Adaptergehäuse 35×56×17 mm; Kabellänge 1,5 m; Gewicht 83 g
• Unterstützte Betriebssysteme: Windows XP und höher (einschließlich Server-Editionen), macOS X 10.4.x und höher, Linux-Kernel 2.6.x und höher, die meisten Android-Versionen

Verwendung

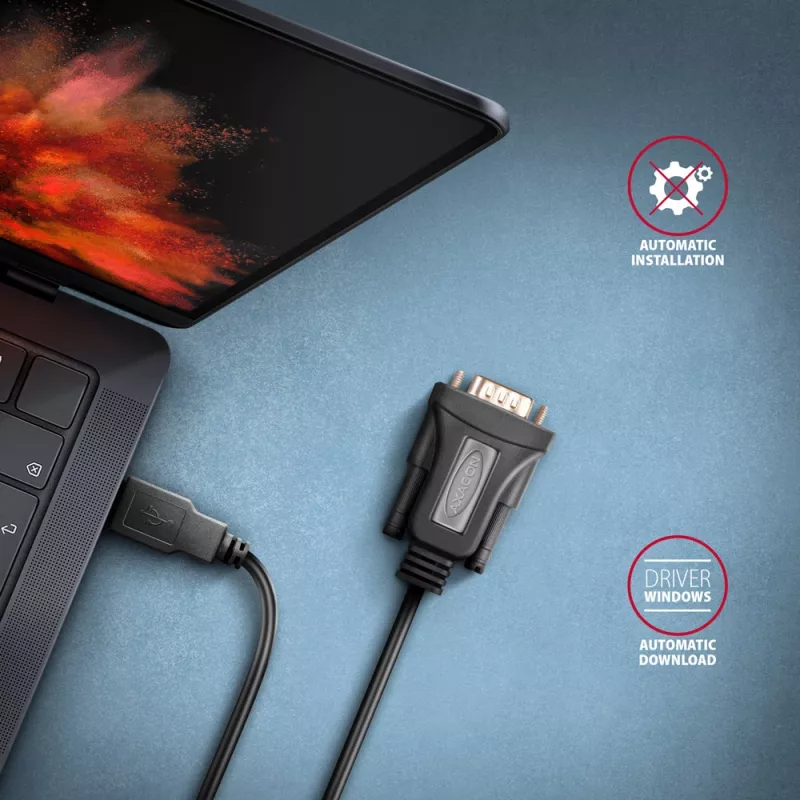

Verbinden Sie den festen USB-A-Stecker mit einem USB-Anschluss des Computers und befestigen Sie den integrierten DB9-Stecker am RS-232-Gerät. Der Adapter ist busgespeist und benötigt keine externe Stromversorgung. Auf unterstützten Betriebssystemen werden die Treiber automatisch installiert; installieren Sie bei Bedarf die vom Betriebssystem oder vom FTDI-Anbieter bereitgestellten Treiber. Konfigurieren Sie die COM-Port-Einstellungen (Baudrate, Parität, Flusssteuerung, Stoppbits) in Ihrer Terminalsoftware oder im Gerätekonfigurationstool so, dass sie mit dem angeschlossenen Gerät übereinstimmen.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb einen direkten USB-Anschluss am Computer und nicht einen nicht mit Strom versorgten USB-Hub. Passen Sie die seriellen Einstellungen genau an das angeschlossene Gerät an und halten Sie das Kabel von starken elektromagnetischen Quellen fern, um Störungen zu reduzieren. Wenn die automatische Treiberinstallation fehlschlägt, laden Sie die FTDI-Treiber von der offiziellen FTDI-Website herunter oder verwenden Sie den vom Betriebssystem bereitgestellten Treiber.
