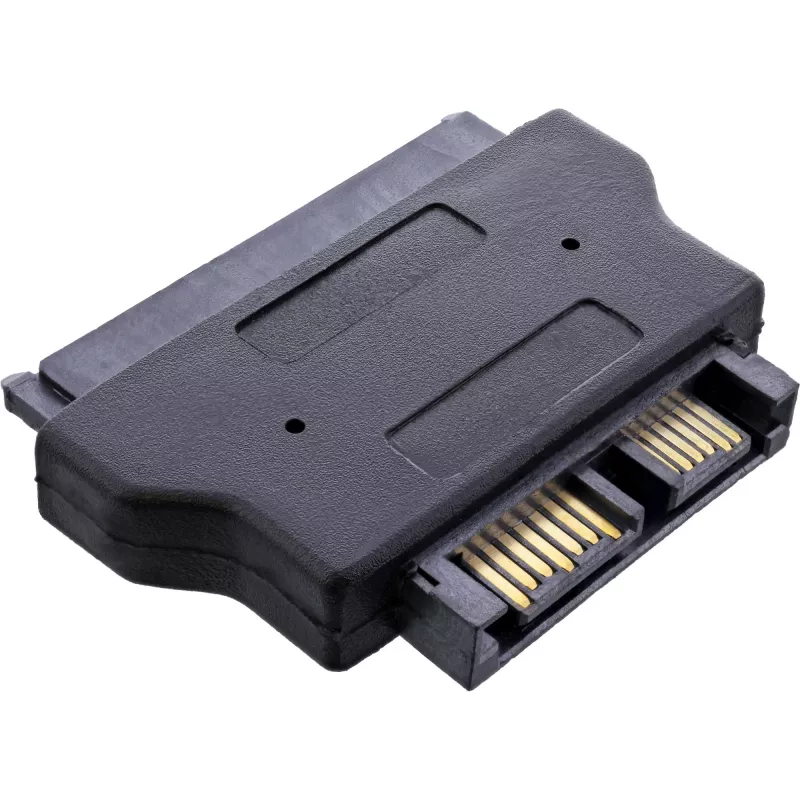

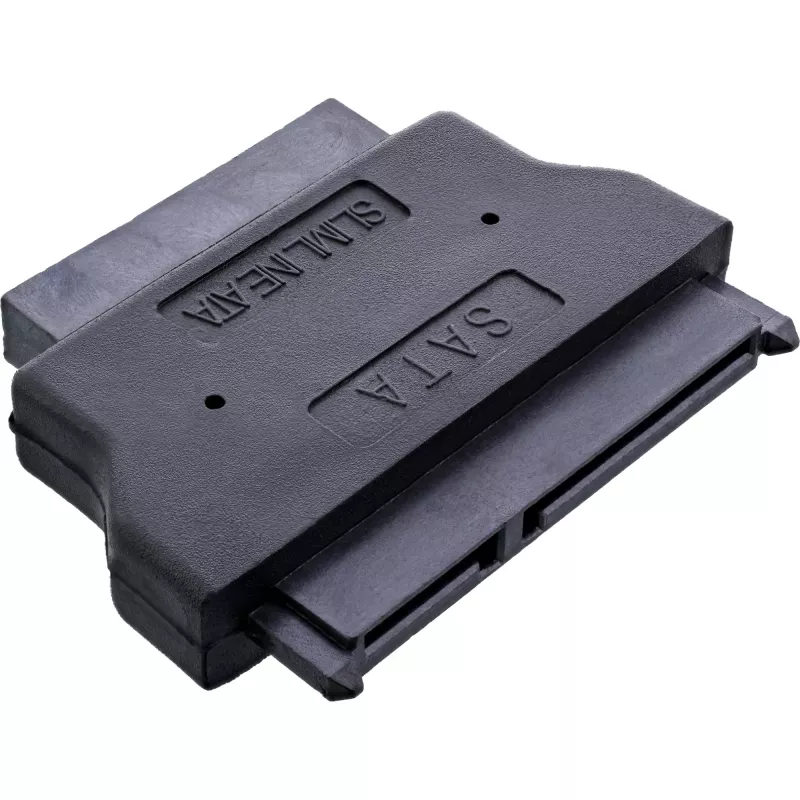

InLine SATA Adapter 22 Pin Kabelseitig auf Slimline SATA 13 Pin PCB

Der InLine SATA Adapter 29612 (22 Pin auf Slimline SATA 13 Pin PCB) ermöglicht den Anschluss eines DVD-/CD-schlank-Laufwerks mit einer 13-poligen Slimline-SATA-Schnittstelle an einen Standard-22-Pin-SATA-Port. Der Adapter verwendet einen 22-poligen männlichen SATA-Stecker auf der einen Seite und einen 13-poligen Slimline-SATA-Stecker auf der anderen Seite, in einem kompakten schwarzen PCB-Design, das für Installationen mit begrenztem Platz geeignet ist.

Vorteile

Dieser Adapter bietet eine direkte, passive Verbindung zwischen Standard-SATA-Ports und Slimline-SATA-optischen Laufwerken, ohne dass eine zusätzliche Stromumwandlung erforderlich ist. Sein kompakter PCB-Formfaktor und die standardmäßigen Steckertypen vereinfachen die Installation in Laptops, Small-Form-Factor-PCs oder internen Laufwerksschächten, in denen eine Slimline-Schnittstelle an einen regulären SATA-Anschluss angepasst werden muss.

Geeignet für (Aufgaben / Anwendungsfälle)

Wichtige Spezifikationen

Verwendung

Schalten Sie den Computer aus und trennen Sie ihn vom Stromnetz. Stecken Sie den 13-poligen Slimline-Stecker des Adapters in die Buchse des schlank-optischen Laufwerks und verbinden Sie das 22-polige männliche SATA-Ende mit dem Motherboard oder SATA-Kabel. Bauen Sie das System wieder zusammen und schalten Sie es ein; das Laufwerk sollte vom BIOS/OS als Standard-SATA-optisches Laufwerk erkannt werden. Für den Adapter selbst sind keine zusätzlichen Treiber erforderlich.

Empfehlungen

Stellen Sie sicher, dass die Stecker ausgerichtet und vollständig eingesteckt sind, bevor Sie das System einschalten. Vermeiden Sie übermäßige Krafteinwirkung auf die Platine oder die Stecker und handhaben Sie den Adapter in einer elektrostatisch geschützten Umgebung. Vergewissern Sie sich, dass das optische Laufwerk vom System ausreichend mit Strom versorgt wird (der Adapter überträgt nur Daten-/Signalleitungen; die Stromversorgung kann je nach Laufwerk und Host eine separate Versorgung erfordern).
