InLine SAS Low-Profile-Adapterhalterung extern SFF-8088 / intern SFF-8087

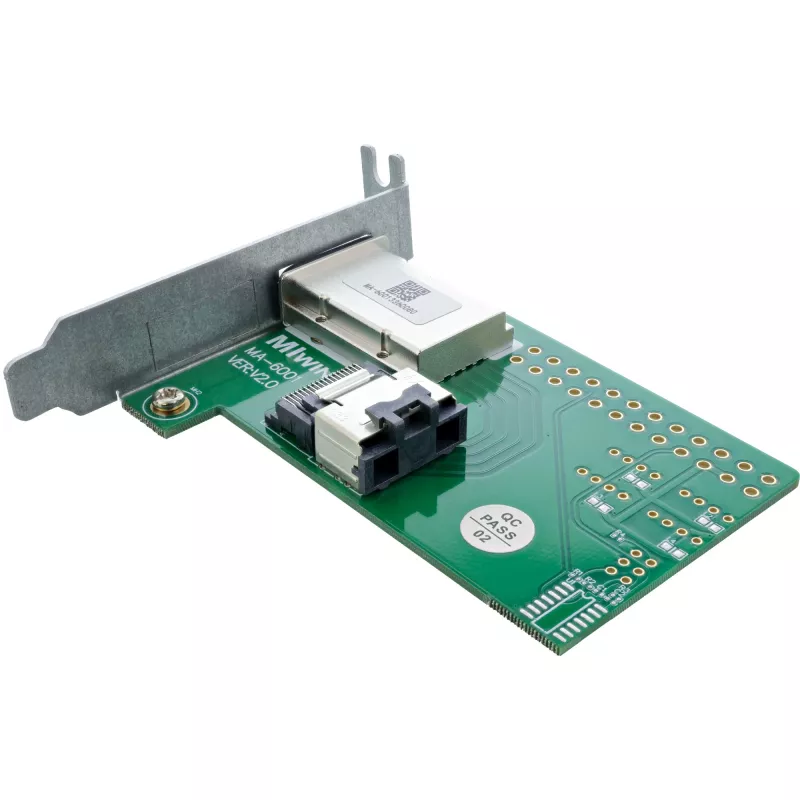

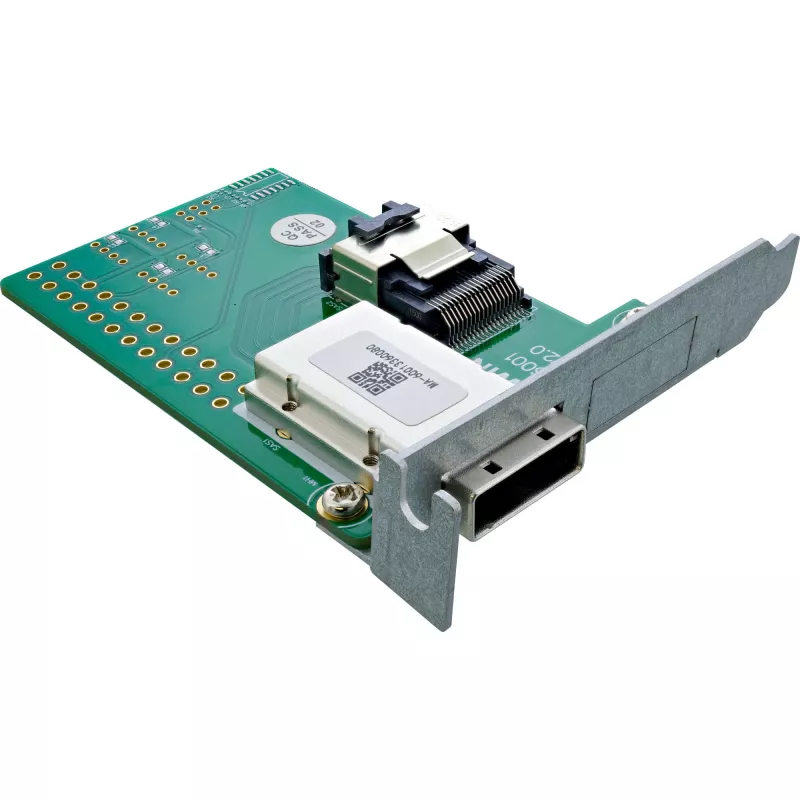

Die InLine SAS Low-Profile-Adapterhalterung (Modell 27650) ist ein passiver PCB-Adapter, der auf einer Seite einen externen 26-poligen Mini-SAS-Anschluss (SFF-8088) und auf der anderen Seite einen internen 36-poligen Mini-SAS-Anschluss (SFF-8087) bereitstellt. Die Halterung ist für Low-Profile-Steckplätze konzipiert und unterstützt eine bidirektionale Verbindung zwischen externen SFF-8088- und internen SFF-8087-Schnittstellen. Sie ist für den Einsatz in kompakten Systemen, Server-Blades, Rack-Stationen und externen Festplattengehäusen vorgesehen, in denen SAS/SCSI-Konnektivität erforderlich ist.

Vorteile

Diese Adapterhalterung bietet einen Low-Profile-Formfaktor für die Installation in schlanken Gehäusen, passiven Betrieb ohne aktive Elektronik und eine problemlose Kompatibilität zwischen externen SFF-8088- und internen SFF-8087-Mini-SAS-Anschlüssen. Die einteilige Halterung (Modell 27650) vereinfacht die Führung von SAS-Verkabelungen und unterstützt gängige Speicher- und Serverumgebungen.

Geeignet für

Technische Daten

Verwendung

Montieren Sie die Adapterhalterung in einem kompatiblen Low-Profile-Steckplatz des Systemgehäuses. Schließen Sie ein externes Mini-SAS-Kabel an den SFF-8088-Anschluss und ein internes Mini-SAS-Kabel an den SFF-8087-Anschluss auf der gegenüberliegenden Seite an. Stellen Sie sicher, dass beide Enden vollständig eingesteckt und gemäß den Anweisungen der Host- und Gehäusehardware gesichert sind. Der Adapter unterstützt die Verbindung in beiden Richtungen ohne zusätzliche Konfiguration.

Empfehlungen

Verwenden Sie geeignete geschirmte Mini-SAS-Kabel und überprüfen Sie die Kompatibilität von Host-Controllern und Gehäusen mit SFF-8087/SFF-8088-Schnittstellen. Installieren oder entfernen Sie die Halterung nur bei ausgeschaltetem System, um Schäden an den Anschlüssen zu vermeiden, und sorgen Sie für eine ordnungsgemäße Erdung zur Reduzierung von Störungen.
