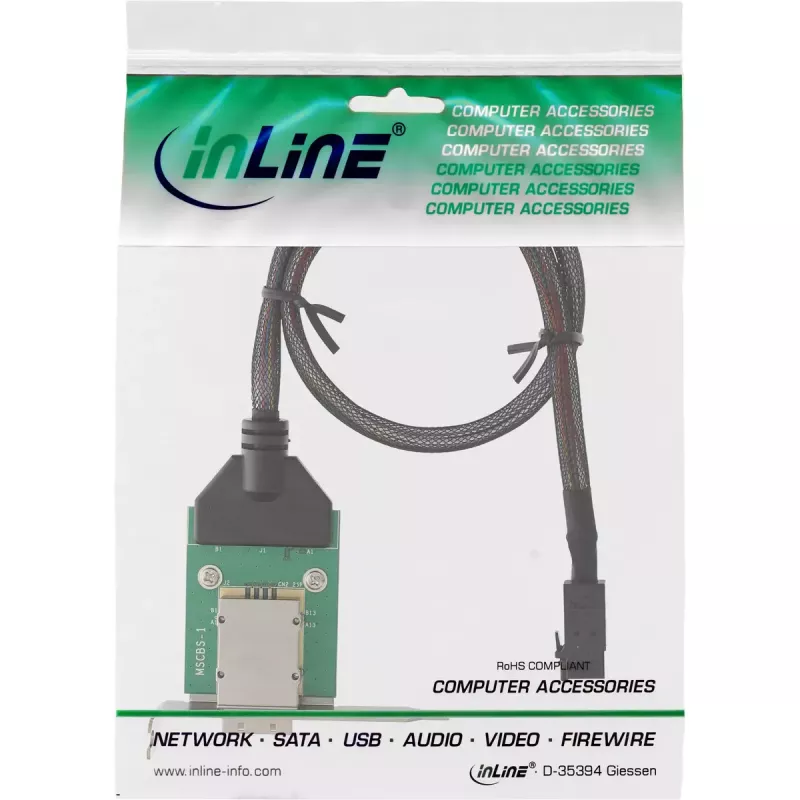

InLine SAS HD Low-Profile-Adapterhalterung ext. SFF-8088 / int. SFF-8643 0,5 m

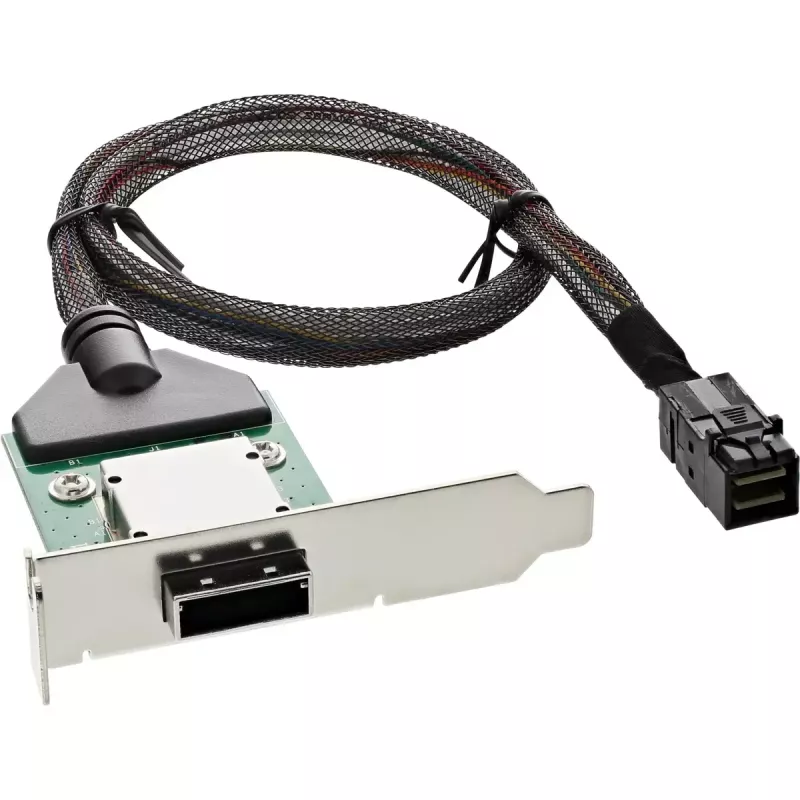

Dieser SAS HD-Adapter ist eine passive PCB-Adapterhalterung, die für Low-Profile-Steckplätze konzipiert wurde. Er bietet auf der einen Seite einen externen 26-Pin-Mini-SAS-Anschluss (SFF-8088) und auf der anderen Seite einen internen 36-Pin-Mini-SAS-Anschluss (SFF-8643) mit einem 0,5 m langen Kabel. Die Halterung passt in Low-Profile-Gehäuse und unterstützt die Montage in beiden Ausrichtungen, wodurch Verbindungen zwischen externen SAS-Geräten und internen Controllern in kompakten oder rackmontierten Systemen ermöglicht werden.

Vorteile

Der Adapter unterstützt eine zuverlässige Datenübertragung zwischen SFF-8088- und SFF-8643-Schnittstellen ohne aktive Elektronik, bietet einen kompakten Low-Profile-Formfaktor, der für platzbeschränkte Gehäuse geeignet ist, und verfügt über ein 0,5 m langes Kabel für eine flexible interne Verlegung. Sein passives Design minimiert Strom- und Kompatibilitätsprobleme, während die schwarz-silberne Oberfläche mit standardmäßiger Server-Hardware harmoniert.

Geeignet für

Technische Daten

Anwendung

Installieren Sie den Adapter in einem Low-Profile-Erweiterungssteckplatz des Gehäuses und stellen Sie sicher, dass die Halterung im Steckplatz befestigt ist. Verbinden Sie den internen SFF-8643-Anschluss mit dem Host-Controller oder der Erweiterungskarte und schließen Sie ein externes Mini-SAS-Kabel (SFF-8088) an den externen Anschluss an, um eine Verbindung zu einem externen Gehäuse oder Gerät herzustellen. Der Adapter kann in beiden Ausrichtungen montiert werden; überprüfen Sie die Ausrichtung der Anschlüsse, bevor Sie das System einschalten.

Empfehlungen

Verwenden Sie zertifizierte Mini-SAS-Kabel und sorgen Sie für feste, staubfreie Verbindungen. Vermeiden Sie scharfes Biegen des Kabels und sichern Sie die Adapterhalterung, um Bewegungen zu verhindern. Überprüfen Sie vor der Bereitstellung die Kompatibilität der SAS-Versionen von Controller und Gehäuse.
