InLine SAS-Kabel Mini SAS SFF8087 auf 4x SATA direkt OCR 0,75 m

Das InLine Mini SAS SFF8087 auf 4x SATA Kabel (0,75 m, rot) bietet eine direkte 1:1-Verbindung von einem Mini SAS Anschluss zu vier SATA-Geräten. Es unterstützt Datenübertragungsraten von bis zu 6 Gbit/s und ist für den Anschluss von Laufwerken oder Backplanes an einen Host-Controller mit vier SATA-Anschlüssen vorgesehen. Das Kabel verwendet eine Reverse-Breakout-Verkabelung (gerade through / OCR); stellen Sie sicher, dass die Anschlussbelegung vor der Verwendung mit Ihrer Ausrüstung übereinstimmt.

Vorteile

Dieses Mini SAS SFF8087 auf 4x SATA Kabel bietet eine kompakte Länge von 0,75 m und einen gut sichtbaren roten Mantel zur einfachen Identifizierung. Es unterstützt bis zu 6 Gbit/s pro Kanal für SATA-Geräte und bietet eine Eins-zu-eins (1:1) Zuordnung für zuverlässige, vorhersagbare Verbindungen zwischen einem Mini SAS Port und vier SATA Zielen. Die Reverse-Breakout-Verkabelung vermeidet die Notwendigkeit zusätzlicher Adapter, wenn Host-Controller und angeschlossene Geräte eine gerade-Through-Belegung erfordern.

Geeignet für

• Anschluss von Mini SAS SFF8087 Host-Ports an bis zu vier SATA-Laufwerke
• Direkte Verkabelung von SATA-Laufwerken mit kompatiblen Backplanes oder Laufwerkskäfigen
• Server- und Speicherinstallationen, die eine 1:1 (Reverse Breakout) Zuordnung erfordern
• Hochdichte Speichergehäuse und RAID-Setups mit kompatibler Controller-Verkabelung

Wichtige technische Daten

• Anschluss A: Mini SAS SFF-8087 (36-polig)
• Anschluss B: 4 × SATA Datenstecker
• Länge: 0,75 m

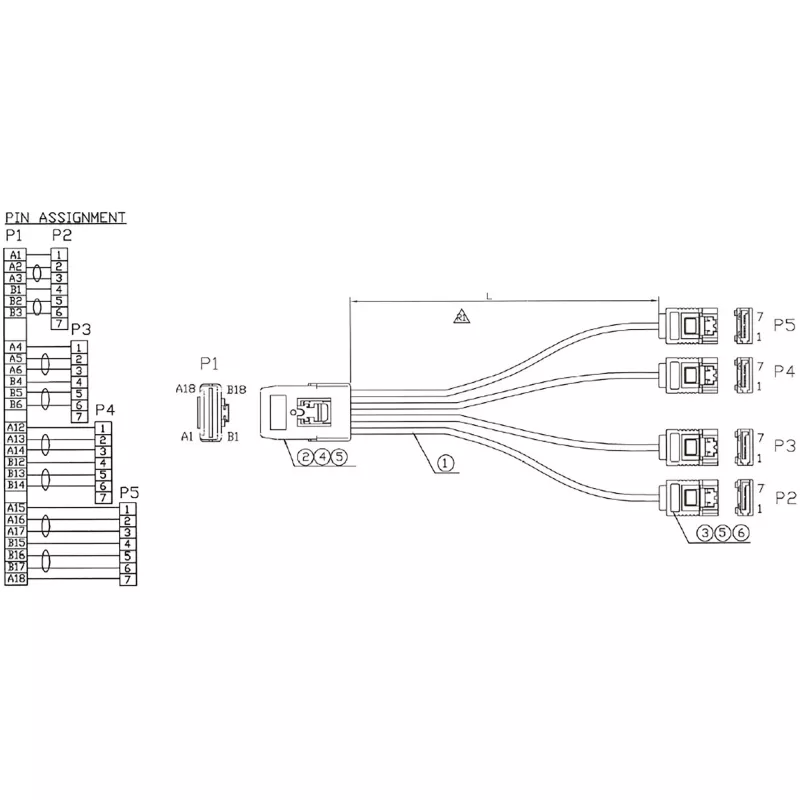

• Verkabelung: 1:1 Zuordnung (Reverse Breakout / gerade Through / OCR)
• Maximale Datenrate: 6 Gbit/s pro SATA-Kanal
• Farbe: Rot
• Hersteller: InLine, MPN: 27620A, EAN: 4043718113637

Anwendung

Verbinden Sie den Mini SAS SFF-8087 Stecker mit dem Host-Controller oder Backplane Mini SAS Port und verbinden Sie die vier SATA Stecker mit den SATA-Geräten oder Host-SATA-Anschlüssen entsprechend der erforderlichen Zuordnung. Überprüfen Sie, ob das System einen Reverse Breakout (SAS-Controller zu SATA-Laufwerken) erwartet, bevor Sie das System einschalten. Verlegen Sie das Kabel so, dass scharfe Biegungen vermieden werden, und sichern Sie es, um Zugbelastungen an den Steckern zu vermeiden.

Empfehlungen

Bestätigen Sie die Kabelbelegung anhand Ihrer Gerätedokumentation: Wenn Ihre Hardware eine Crossover-Verkabelung (Forward, OCF) anstelle eines Reverse Breakout benötigt, verwenden Sie das entsprechende Kabel (z. B. InLine 27610). Nur die korrekte Belegung stellt eine ordnungsgemäße Konnektivität zwischen Controller und Laufwerken sicher.
