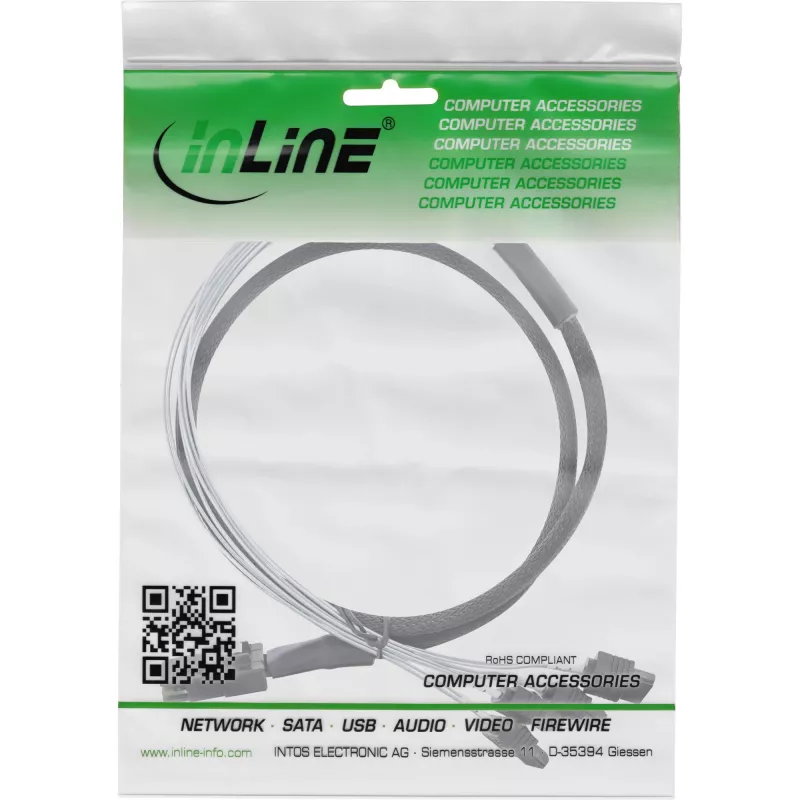

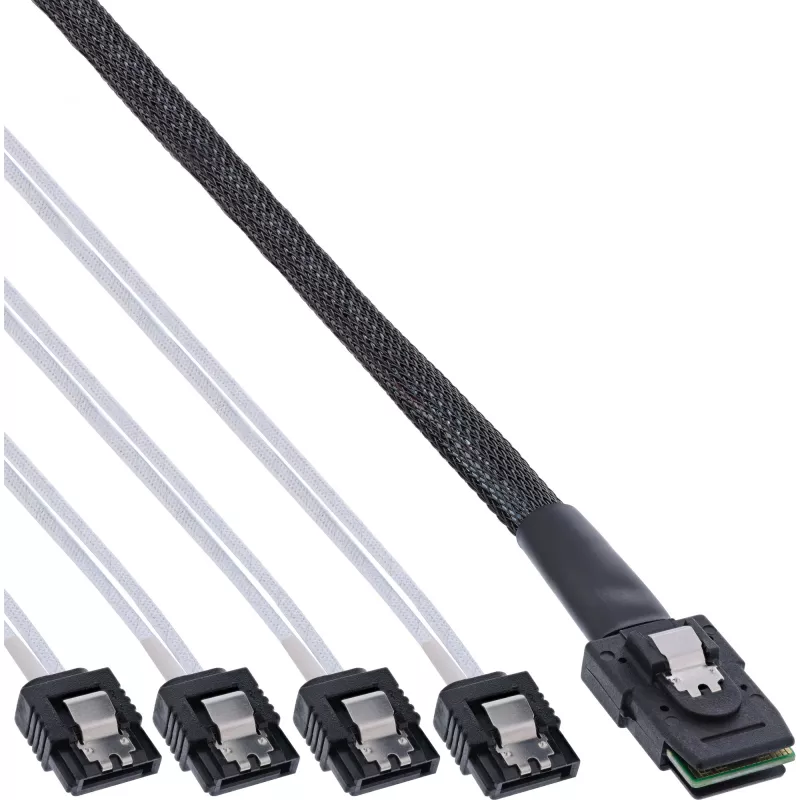

InLine SAS-Kabel Mini SAS SFF8087 auf 4x SATA direkt OCR 0,5 m

Das InLine Mini SAS SFF8087 auf 4x SATA direkt OCR-Kabel (0,5 m) ist ein direktes 36-Pin Mini SAS auf vier SATA Breakout-Kabel, das für die Verbindung von Laufwerken oder Backplanes mit einem Host-Controller mit vier SATA-Anschlüssen entwickelt wurde. Es unterstützt Datenübertragungsraten von bis zu 6 Gbit/s und verfügt über männliche Stecker an beiden Enden. Das Kabel ist rot zur einfachen Identifikation und folgt einer 1:1-Belegung (Reverse Breakout, OCR).

Vorteile

Dieses 0,5 m Mini SAS SFF8087 auf 4x SATA-Kabel bietet eine direkte, 1:1-Zuordnung für eine unkomplizierte Verbindung zwischen einem SAS-Host und SATA-Geräten. Die Unterstützung von bis zu 6 Gbit/s gewährleistet Kompatibilität mit SATA III-Geschwindigkeiten. Die kompakte Länge reduziert Kabelgewirr in Systemen und die auffällige rote Ummantelung erleichtert die Identifikation bei Einbau und Wartung.

Geeignet für

• Anschluss eines SAS-Controllers an bis zu vier SATA-Laufwerke (Reverse/OCR-Belegung)
• Interne Server- oder Workstation-Installationen mit begrenztem Kabelplatz
• RAID-Systeme, die direktes Breakout von einem Mini SAS SFF8087-Port zu SATA-Laufwerken erfordern
• Backplane-Verbindungen, wenn ein Reverse-Breakout-Kabel spezifiziert ist

Wichtige Spezifikationen

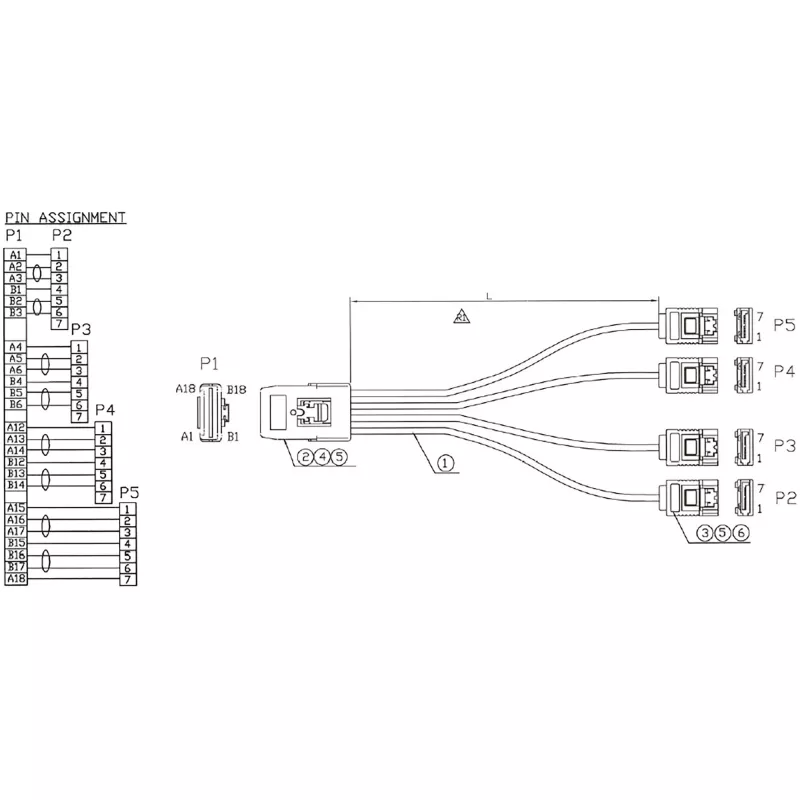

• Steckertyp: Mini SAS SFF8087 (36-Pin) auf 4 × SATA
• Belegung: 1:1 (Reverse Breakout / OCR)
• Länge: 0,5 m
• Datenrate: bis zu 6 Gbit/s
• Stecker/Buchse: Stecker auf Stecker
• Farbe: Rot
• Hersteller: InLine, MPN 27620, EAN 4043718113620

Verwendung

Identifizieren Sie den Mini SAS SFF8087-Port am Host-Controller und die SATA-Ports an den Laufwerken oder der Backplane. Stecken Sie das SFF8087-Ende in den Controller-Port und verbinden Sie die vier SATA-Stecker mit den entsprechenden SATA-Anschlüssen an den Laufwerken oder der Backplane. Achten Sie auf festen Sitz jedes Steckers, um Wackelkontakte zu vermeiden. Überprüfen Sie, ob die System-Firmware und das Betriebssystem die angeschlossenen Laufwerke erkennen, bevor Sie das System in Betrieb nehmen.

Empfehlungen

Bestätigen Sie vor der Installation die erforderliche Kabelbelegung bei Ihrem Gerätehersteller. Dieses Produkt ist ein Reverse-Breakout-(OCR-)Kabel; falls für Ihr Setup eine Forward-/Crossover-Belegung (OCF) benötigt wird, verwenden Sie das alternative Kabel (MPN 27610). Eine falsche Belegung kann eine ordnungsgemäße Verbindung zwischen Controller und Geräten verhindern.
