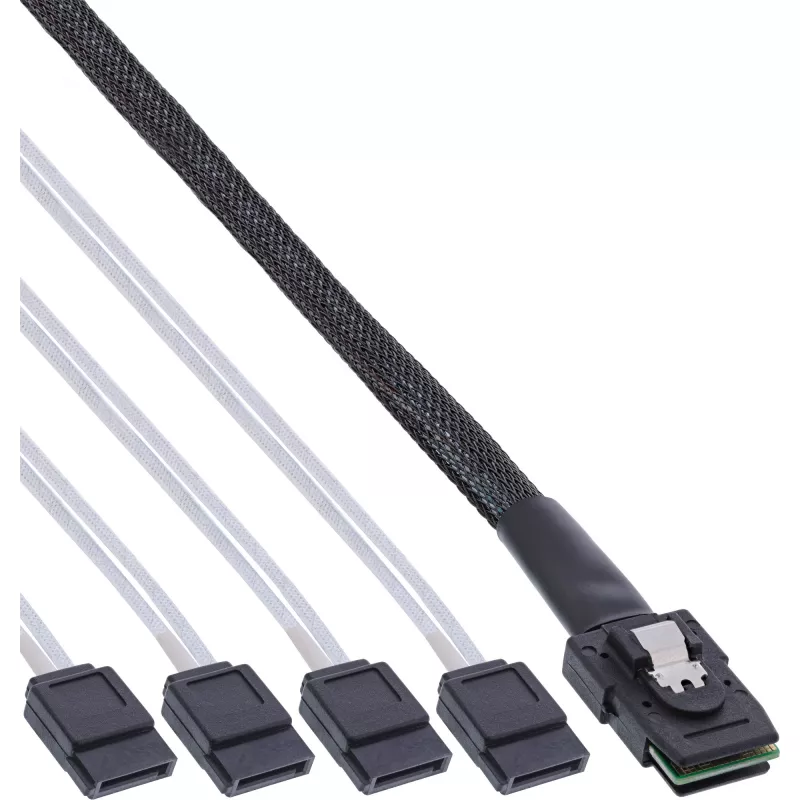

InLine SAS-Kabel, Mini SAS SFF8087 auf 4x SATA, Crossover, OCF, 0,50 m

Das InLine SAS-Kabel Mini SAS SFF8087 auf 4x SATA Crossover OCF 0,50 m bietet einen Mini SAS SFF-8087 Stecker an einem Ende und vier SATA-Stecker am anderen und ermöglicht den Anschluss eines Controllers mit SFF8087 an mehrere SATA-Laufwerke oder eine Backplane. Das Kabel ist 0,5 m lang und rot. Wichtig: Dies ist eine Crossover-(Forward-, OCF-)Belegung; überprüfen Sie vor der Verwendung die Kompatibilität mit vorhandener Ausrüstung.

Vorteile

Dieses Crossover-Mini-SAS-auf-SATA-Kabel unterstützt eine zuverlässige Signalführung von einem einzelnen SFF-8087-Port zu vier SATA-Geräten und reduziert den Bedarf an mehreren internen Kabeln. Die Länge von 0,5 m eignet sich für kompakte Server- und Speichergehäuse, und der rote Mantel erleichtert die Identifizierung in Rack- oder Chassis-Installationen. Das Kabel folgt der OCF-(Forward-)Pinbelegung, die von bestimmten Controllern und Backplanes benötigt wird.

Geeignet für

• Anschluss eines SFF-8087-Controller-Ports an bis zu vier SATA-Laufwerke
• Verbindung interner SATA-Backplanes mit einem Controller mit Mini SAS SFF-8087
• Kurze interne Kabelführungen in Servern, Workstations oder Speichergehäusen

Wichtige Spezifikationen

• Kabellänge: 0,5 m
• Anschluss 1: Mini SAS SFF-8087 Stecker
• Anschluss 2: 4 × SATA
• Belegung: Crossover (Forward, OCF)
• Farbe: Rot
• Marke: InLine, MPN: 27610C, EAN: 4043718251827

Verwendung

Identifizieren Sie den SFF-8087-Port am Controller und richten Sie den Mini SAS SFF-8087 Stecker entsprechend aus, dann verbinden Sie die vier SATA-Stecker mit den SATA-Laufwerken oder den Backplane-Ports. Stellen Sie sicher, dass die Kabelführung den Luftstrom nicht behindert und die Stecker vollständig eingerastet sind. Schalten Sie das System erst ein, wenn die Datenverbindungen ordnungsgemäß hergestellt sind.

Empfehlungen

Überprüfen Sie vor der Installation die erforderliche Pinbelegung Ihres Controllers und Ihrer Backplane. Wenn Ihre Ausrüstung eine gerade 1:1-(Reverse-, OCR-)Belegung anstelle von Crossover (OCF) benötigt, verwenden Sie das entsprechende Kabel (z. B. InLine-Teilenummer mit der alternativen Belegung), um einen ordnungsgemäßen Betrieb sicherzustellen.
