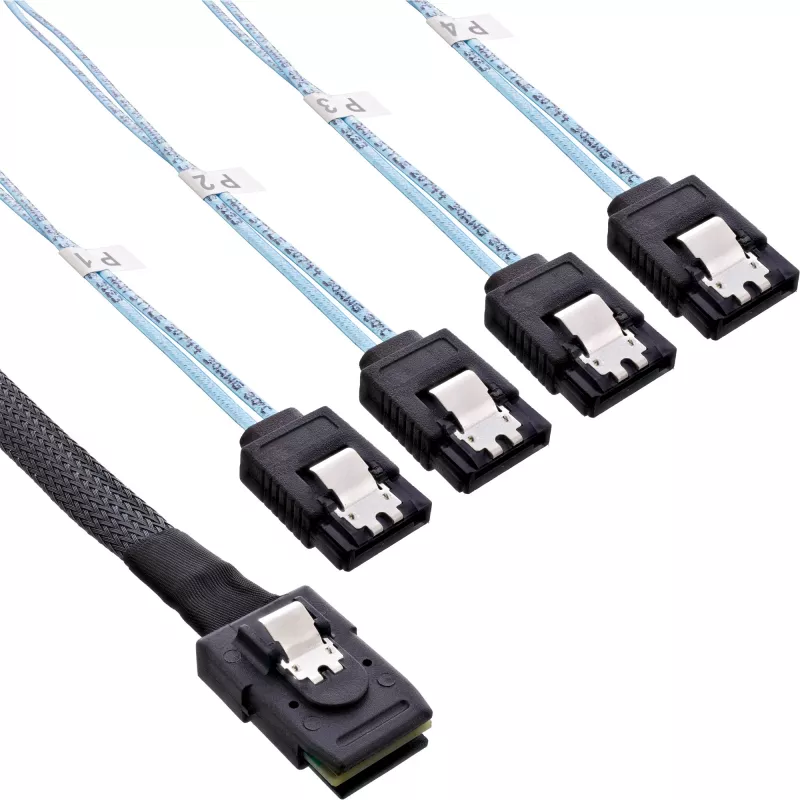

InLine SAS Connector Kabel Mini SAS SFF8087 to 4x SATA Crossover OCF 1m

Das InLine Mini SAS SFF-8087 auf 4x SATA Crossover-Kabel (OCF), 1 m, bietet eine kompakte Lösung für den Anschluss eines Controllers mit einem Mini SAS SFF-8087 Port an bis zu vier SATA-Laufwerke oder eine Backplane. Dieses Kabel verwendet eine Crossover- (Forward-, OCF) Pinbelegung und ist für Setups vorgesehen, die das spezifische Verdrahtungs-Mapping zwischen dem SFF-8087-Anschluss und den SATA-Anschlüssen erfordern. Die Kabellänge beträgt 1 m und das Kabel ist rot.

Vorteile

Dieses Mini SAS SFF8087 auf 4x SATA Crossover-Kabel unterstützt Hochgeschwindigkeits-Datenübertragung und vereinfacht den Anschluss mehrerer SATA-Laufwerke an einen einzelnen SFF-8087-Port. Die Crossover- (OCF) Belegung ermöglicht die Kompatibilität mit Controllern und Backplanes, die das Forward-Verdrahtungs-Mapping erwarten. Seine kompakte Länge von 1 m eignet sich für die interne Kabelführung im Gehäuse und erhält die Signalintegrität.

Geeignet für

• Anschluss eines Controllers mit Mini SAS SFF-8087-Port an bis zu vier SATA-Laufwerke
• Verbindung von Laufwerks-Backplanes zu einem Hostadapter, der OCF- (Crossover/Forward) Verdrahtung erfordert
• Interne PC- oder Serververkabelung, bei der ein 1 m langes Mini SAS auf SATA Breakout benötigt wird

Technische Daten

• Kabellänge: 1 m
• Anschluss 1: Mini SAS SFF-8087 male
• Anschluss 2: 4x SATA
• Pinbelegung: Crossover (forward, OCF)
• Produktfarbe: Rot
• Marke: InLine, MPN: 27610A, EAN: 4043718288120

Verwendung

Identifizieren Sie den SFF-8087-Port an Ihrem Controller oder Hostadapter und die SATA-Ports an den Laufwerken oder der Backplane. Verbinden Sie das Mini SAS SFF-8087-Steckerende mit dem Controller-Port und befestigen Sie die vier SATA-Anschlüsse an den einzelnen Laufwerks- oder Backplane-SATA-Ports. Stellen Sie sicher, dass die Anschlüsse vollständig eingerastet sind. Die Stromversorgung der Laufwerke muss separat erfolgen; dieses Kabel überträgt nur Datensignale. Überprüfen Sie vor dem Booten, ob das System oder der Controller die Crossover- (OCF) Belegung unterstützt.

Empfehlungen

Überprüfen Sie vor dem Kauf die erforderliche Pinbelegung für Ihren Controller oder Ihre Backplane. Wenn Ihr Gerät eine gerade-1:1- (Reverse-, OCR) anstelle einer Crossover- (OCF) Zuordnung benötigt, verwenden Sie das entsprechende InLine-Kabel (z. B. Teilenummer 27620 oder 27620A), um einen ordnungsgemäßen Betrieb sicherzustellen.
