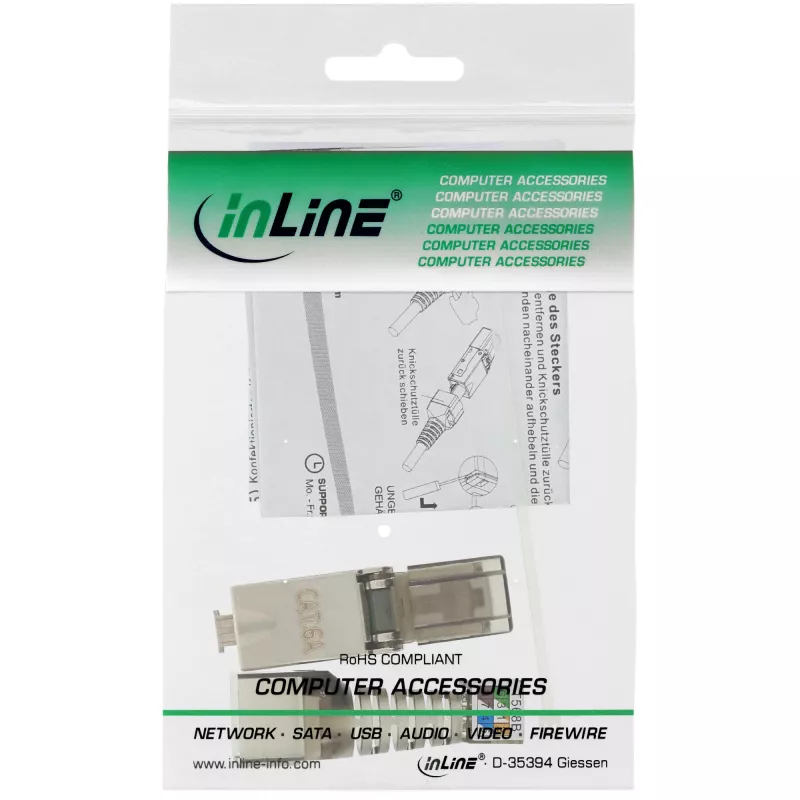

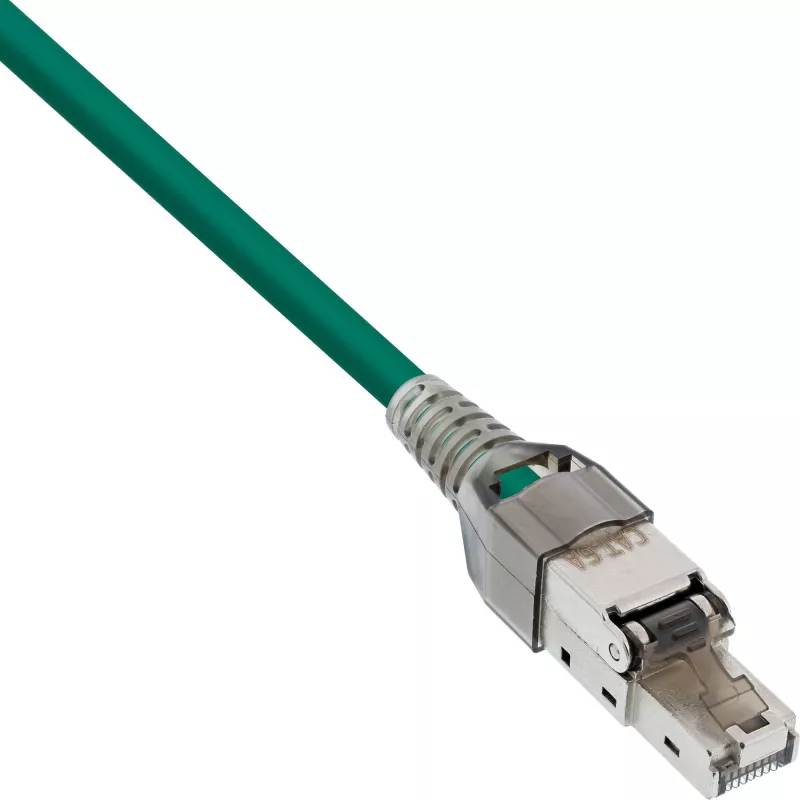

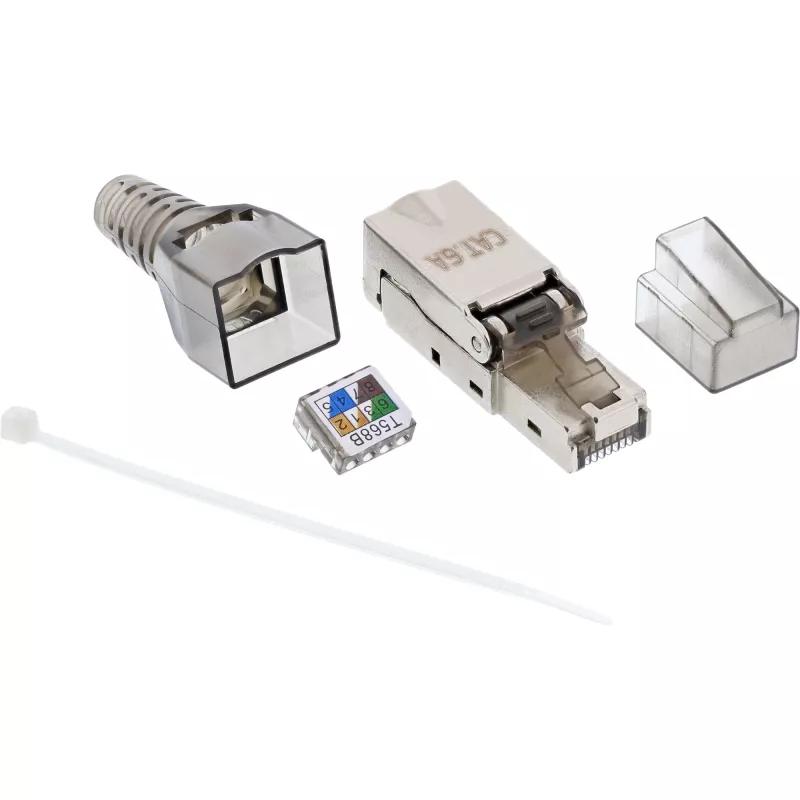

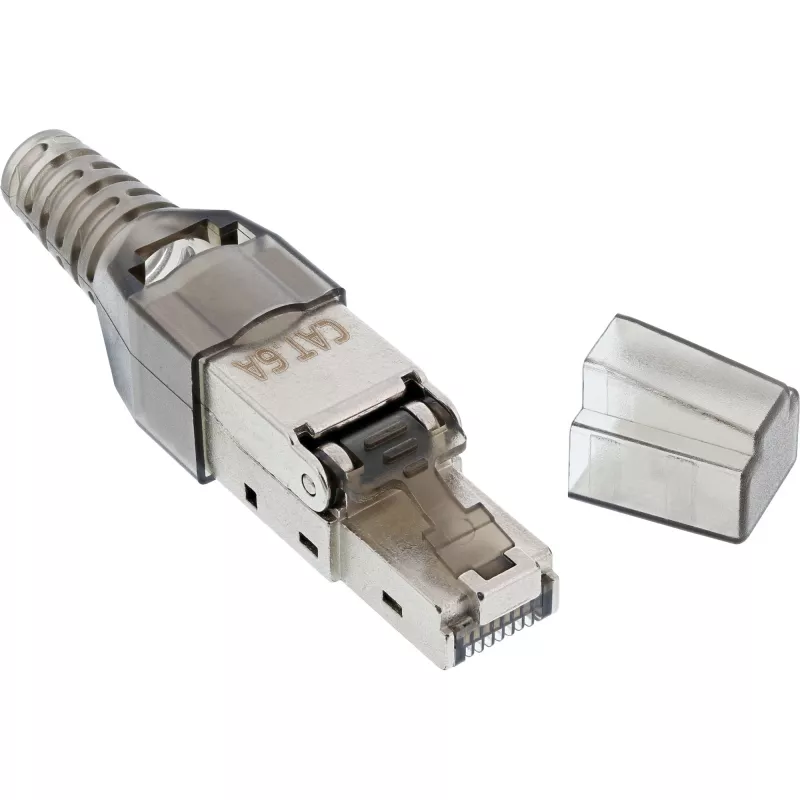

InLine RJ45-Stecker Cat.6A 500MHz feldkonfektionierbar geschirmt 76204A

Der InLine RJ45-Stecker Cat.6A 500MHz feldkonfektionierbar geschirmt 76204A ist ein geschirmter RJ45-Steckverbinder, der für die Installation auf Ethernet-Kabeln mit starren Leitern entwickelt wurde. Er unterstützt Datenübertragungen bis zu 10 Gbit/s und einen Betrieb bis 500 MHz. Der Steckverbinder besteht aus Metall und Kunststoff mit einer metallischen und transparenten Oberfläche, ist für die Feldmontage vorgesehen und wird als Einzelstück pro Packung für kundenspezifische Kabelkonfektionierungen geliefert.

Vorteile

Das geschirmte Design reduziert elektromagnetische Störungen und verbessert die Signalintegrität für Hochgeschwindigkeitsnetzwerke. Die feldkonfektionierbare Bauweise ermöglicht die Vor-Ort-Montage an starren Installationskabeln der Kategorien Cat.5e, Cat.6, Cat.6A und Cat.7/7A. Langlebige Metall- und Kunststoffmaterialien sorgen für mechanische Stabilität und ein professionelles Erscheinungsbild.

Geeignet für

• Feldkonfektionierung von Ethernet-Installationskabeln mit starren Leitern
• Anwendungen, die Datenraten bis zu 10 Gbit/s erfordern
• Geschirmte Netzwerkinstallationen, bei denen EMV-Schutz erforderlich ist

Wichtige Spezifikationen

• Steckverbindertyp: RJ45
• Leistung: Cat.6A, bis 500 MHz, unterstützt bis zu 10 Gbit/s
• Kompatibilität: Cat.5e-, Cat.6-, Cat.6A-, Cat.7/7A-Installationskabel mit starren Leitern
• Oberfläche / Farbe: Metallisch, Transparent
• Verpackung: 1 Steckverbinder pro Packung
• Hersteller-Teilenummer (MPN): 76204A
• EAN: 4043718269716

Verwendung

Bereiten Sie das starre Installationskabel vor, indem Sie den Außenmantel entfernen und die Adernpaare gemäß dem erforderlichen Verdrahtungsstandard (T568A oder T568B) ausrichten. Führen Sie die Leiter in die Steckerkontakte ein, wobei Sie auf die richtige Paarreihenfolge und vollständige Einführung achten. Schließen oder sichern Sie den Stecker gemäß dem Montagemechanismus des Steckverbinders, um den Schirmkontakt und die mechanische Zugentlastung herzustellen. Überprüfen Sie die Konfektionierung mit geeigneten Testgeräten, um Durchgang und Leistung zu bestätigen.

Empfehlungen

Verwenden Sie diesen feldkonfektionierbaren geschirmten Cat.6A-Stecker nur mit Installationskabeln mit starren (massiven) Leitern; er ist nicht für flexible Patchkabel geeignet. Testen Sie nach der Montage die Verbindung mit der vorgesehenen Netzwerkgeschwindigkeit, um die ordnungsgemäße Leistung und Schirmkontinuität sicherzustellen.
