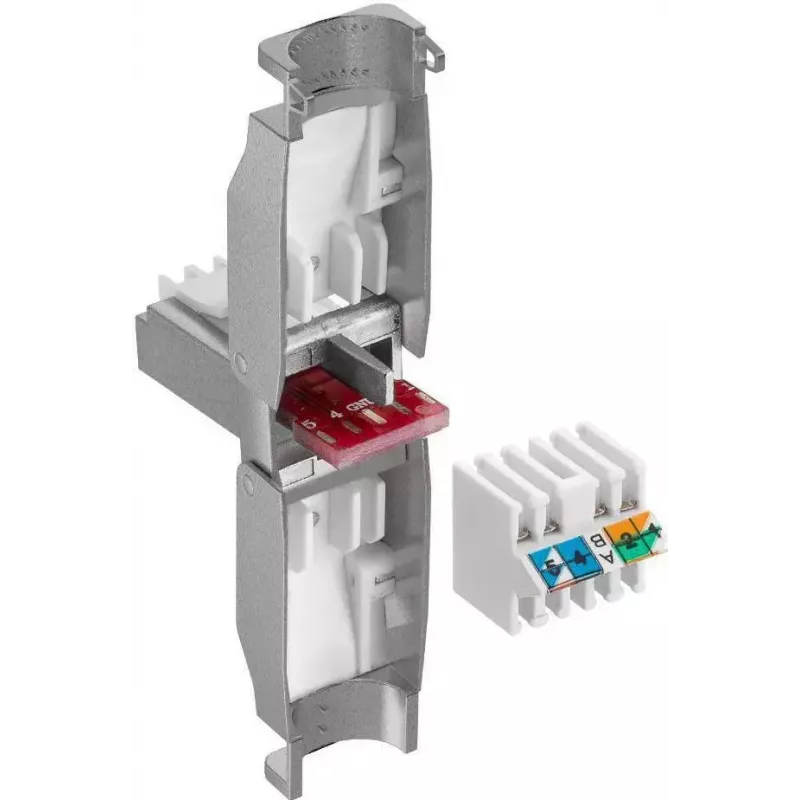

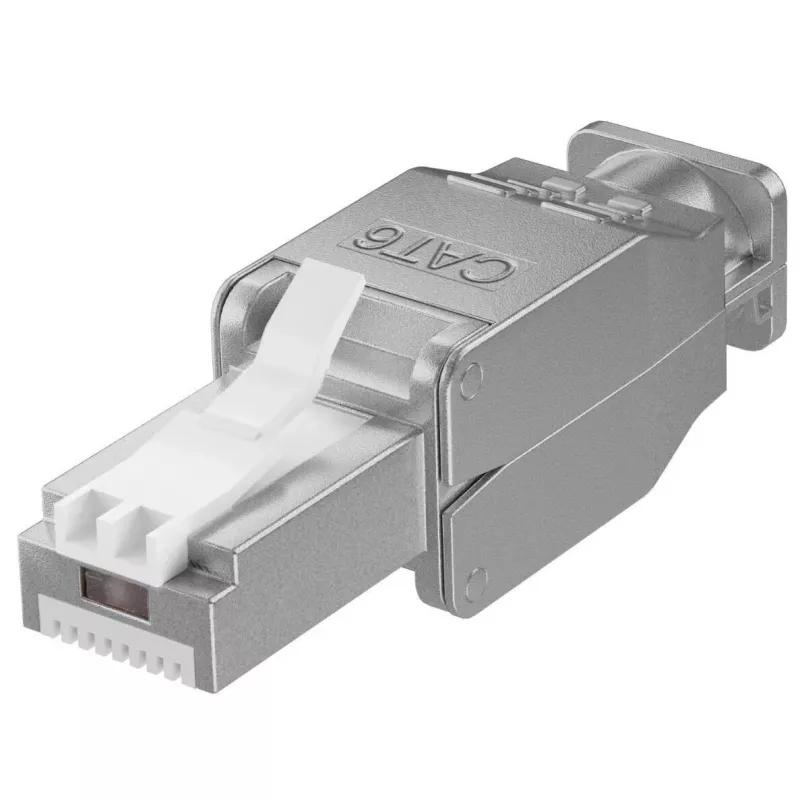

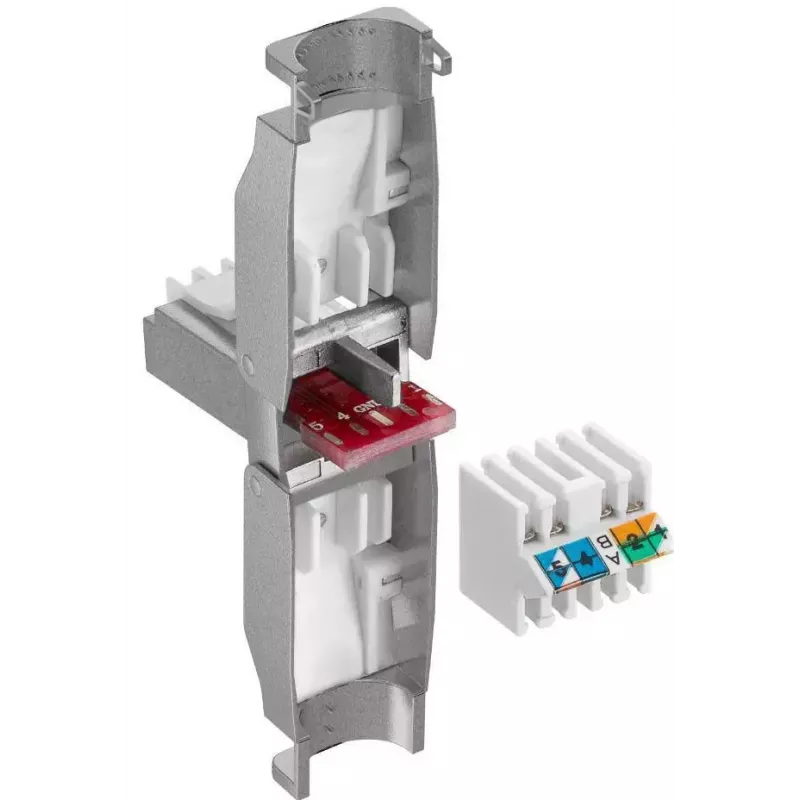

Microconnect KON522TL RJ45-Steckverbinder Silber

Der Microconnect KON522TL ist ein silberner RJ45-Steckverbinder für CAT6 STP-Kabel, der sowohl für Litzen- als auch für Massivleiter (AWG 22–24) geeignet ist. Mit einem Gewicht von nur 10 g ist er leicht und kompakt. Die Einzelverpackung eignet sich für einzelne Netzwerkinstallationen und kleine Projekte und bietet eine zuverlässige physische Schnittstelle für Ethernet-Verkabelungen.

Vorteile

Der KON522TL unterstützt CAT6-geschirmte (STP) Verkabelung und akzeptiert sowohl Litzen- als auch Massivleiter im Bereich AWG 22–24, was die Kompatibilität mit gängigen CAT6-Verkabelungen gewährleistet. Die silberne Oberfläche und das RJ45-Format bieten standardisierte Konnektivität, während die kompakte Einzelverpackung Handhabung und Lagerung vereinfacht.

Geeignet für

• Konfektionierung von CAT6 STP-Kabeln mit AWG 22–24 Litzenleitern
• Konfektionierung von CAT6 STP-Kabeln mit AWG 22–24 Massivleitern
• Kleine Netzwerkinstallationen und einzelne Patchaufgaben

Wichtige Spezifikationen

• Marke: MicroConnect
• Modell: KON522TL
• Steckverbinder: RJ45
• Kabeltyp: CAT6 STP (geschirmt)
• Leiterkompatibilität: Litze und massiv, AWG 22–24
• Farbe: Silber
• Gewicht: 0,01 kg (10 g)
• MPN: KON522TL
• EAN: 5706998848444

Verwendung

Bereiten Sie das CAT6 STP-Kabel vor, indem Sie den Außenmantel abisolieren und die Schirmung gemäß der Standardpraxis freilegen. Entdrillen Sie die Paare auf die minimal erforderliche Länge und führen Sie dann die einzelnen Leiter in den RJ45-Stecker ein, wobei Sie das gewählte Verdrahtungsschema (z. B. T568A/B) befolgen. Stellen Sie sicher, dass Schirmung und Ablassdraht bei Bedarf entsprechend der Steckerausführung korrekt positioniert sind. Crimpen oder konfektionieren Sie den Stecker mit dem geeigneten Werkzeug, das mit dem KON522TL kompatibel ist, um die Kontakte und die Schirmverbindung zu sichern.

Empfehlungen

Verwenden Sie ein kompatibles Crimp-/Konfektionierungswerkzeug und befolgen Sie die Industriestandards (T568A/T568B). Überprüfen Sie den Leitungstyp (Litzen- oder Massivleiter) vor der Installation und testen Sie die konfektionierte Verbindung mit einem Netzwerkkabeltester, um Durchgang und Schirmungswirksamkeit zu bestätigen.
