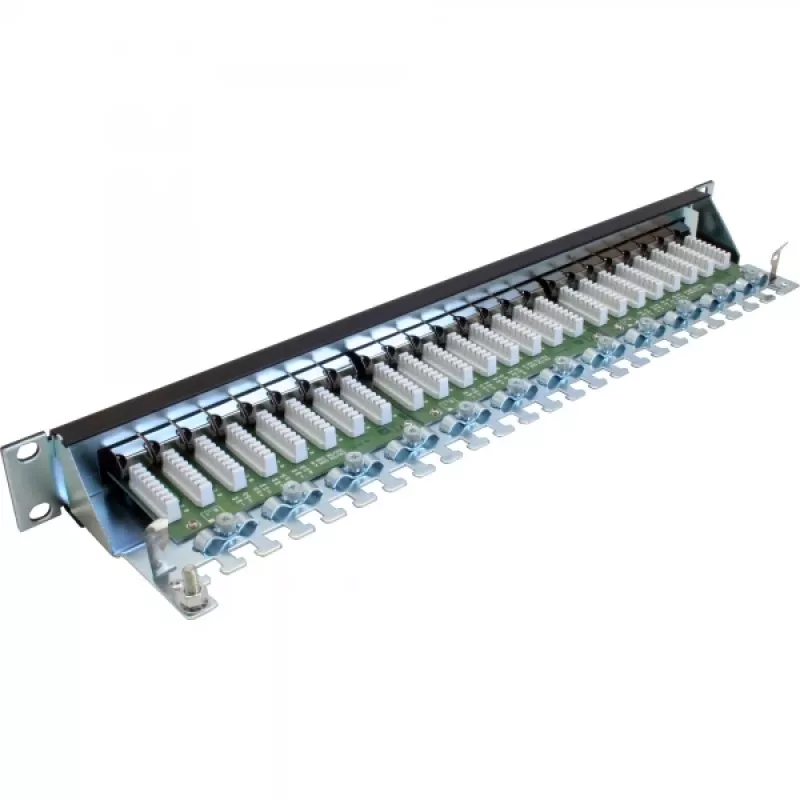

InLine Patch Panel Cat.6 24 Port 19 Zoll 1HE schwarz RAL9005

Das InLine Patch Panel Cat.6 24 Port 19" 1HE in schwarz RAL9005 bietet eine kompakte, voll geschirmte 24-Port-Lösung für 19"-Racks. Es unterstützt die Verkabelung nach Kategorie 6 und verwendet LSA-Schneidklemmen, um bis zu 24 Installationskabel zu terminieren. Das Half-Height-Design ermöglicht die Montage von zwei Panels auf einer 1HE-Einheit, um 48 Ports bei begrenztem Rack-Platz bereitzustellen. Nummerierte RJ45-Ports und ein Gehäuse mit Rändelschrauben auf der Rückseite ermöglichen einfachen Zugang und Kabelidentifikation.

Vorteile

Die voll geschirmte Konstruktion reduziert elektromagnetische Störungen und verbessert die Signalintegrität. Die Cat.6-Unterstützung gewährleistet die Kompatibilität mit Hochgeschwindigkeits-Ethernet-Netzwerken. LSA-Schneidklemmen ermöglichen eine sichere, werkzeuggestützte Terminierung der Installationskabel. Der Half-Height-1HE-Formfaktor spart Rack-Platz, indem zwei Panels 48 Ports auf einer Rack-Einheit bereitstellen können. Fortlaufend nummerierte RJ45-Ports vereinfachen das Port-Management und die Dokumentation.

Geeignet für

• Strukturierte Verkabelung in Büros und Datenverteilern
• Kleine und mittlere Server-Racks mit hoher Portdichte
• Cat.6-Ethernet-Netzwerke und Sprach-/Dateninstallationen
• Umgebungen, die geschirmte Konnektivität erfordern

Wichtige Spezifikationen

• Marke: InLine
• Modell / MPN: 76224S
• EAN: 4043718076215
• Ports: 24 RJ45
• Standard: bis Cat. 6
• Montage: 19"-Rack, Half-Height (1HE)
• Steckertyp: LSA-Schneidklemme
• Schirmung: voll geschirmt
• Farbe: Schwarz (RAL9005)

Verwendungshinweise

Montieren Sie das Patch Panel in einem 19"-Rack unter Verwendung der Rackmontagelöcher. Terminieren Sie jedes Installationskabel in den LSA-Schneidklemmen gemäß Ihrem Verkabelungsschema (TIA/EIA oder lokalem Standard). Verbinden Sie Patchkabel mit den nummerierten RJ45-Ports für Netzwerkgeräte. Um auf die Rückseite zuzugreifen, lösen Sie die Rändelschrauben, öffnen Sie das Gehäuse, führen Sie die Kabelführung und -befestigung durch, schließen Sie es und ziehen Sie die Schrauben wieder fest.

Empfehlungen

Für beste Leistung verwenden Sie Cat.6- oder bessere Kabel, befolgen Sie den gewählten Verkabelungsstandard für eine konsistente Paarzuordnung und stellen Sie eine ordnungsgemäße Erdung des geschirmten Panels und der angeschlossenen Kabel sicher.
