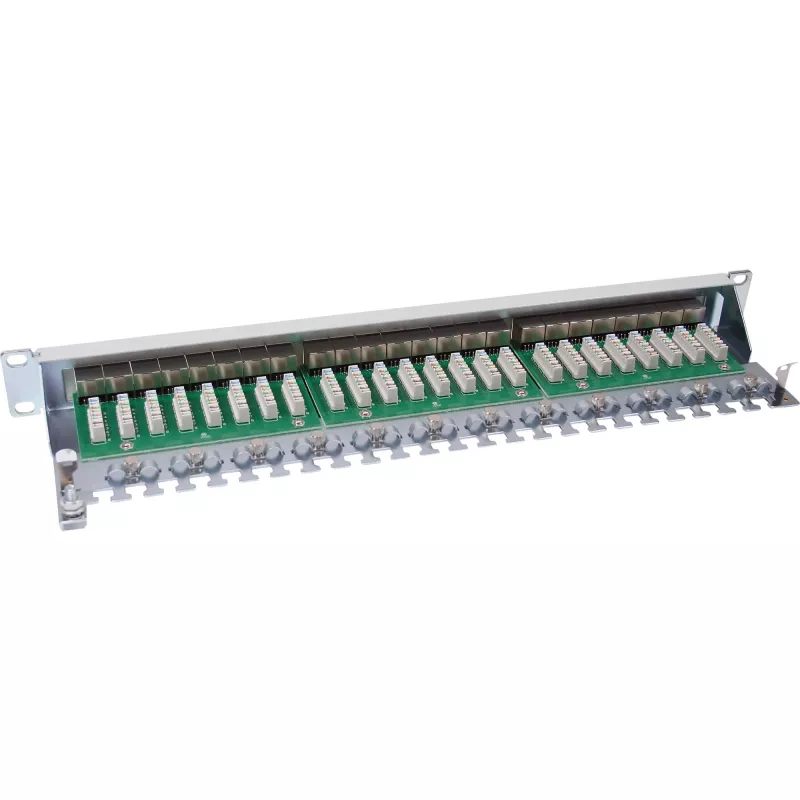

InLine Patch Panel Cat.6 24 Port 19 Zoll 1HE lichtgrau RAL7035

Das InLine Patch Panel Cat.6 24 Port 19" 1HE lichtgrau RAL7035 ist ein 1HE, vollständig geschirmtes Rackpanel mit 24 RJ-45-Ports, das Cat.6-Verkabelung unterstützt. Es verwendet LSA-Schneidklemmen zum Abschluss von bis zu 24 Installationskabeln und verfügt über fortlaufend nummerierte RJ45-Ports zur einfachen Identifizierung. Das Halbhöhen-Design des Panels ermöglicht es, mit zwei Einheiten 48 Ports in einer Rackeinheit bereitzustellen, und das Metallgehäuse lässt sich einfach über Rändelschrauben an der Rückseite öffnen und schließen.

Vorteile

Die vollständig geschirmte Konstruktion reduziert elektromagnetische Störungen für verbesserte Signalintegrität. LSA-Schneidklemmen ermöglichen einen sicheren und werkzeugunterstützten Kabelabschluss. Fortlaufende Port-Nummerierung vereinfacht Dokumentation und Kabelmanagement. Das Halbhöhen-Format erlaubt hohe Portdichte auf begrenztem Rackplatz, und die lichtgraue RAL7035-Ausführung sorgt für ein neutrales Erscheinungsbild, das zu den meisten Geräteumgebungen passt.

Geeignet für

• Strukturierte Netzwerkverkabelung in Serverräumen und Kommunikationsschränken
• Cat.6-Horizontal- und Patchverbindungen für Büronetzwerke
• Umgebungen mit hohem Portdichtebedarf auf begrenztem Rackplatz

Technische Spezifikationen

• Marke: InLine
• Modell / MPN: 76224
• EAN: 4043718022304
• Ports: 24 RJ-45
• Kategorie: Cat.6
• Formfaktor: 19" 1HE (Halbhöhen-Design; zwei Einheiten können 48 Ports in einer HE bereitstellen)
• Schirmung: Vollständig geschirmt
• Steckverbindungstyp: LSA-Schneidklemme
• Farbe: Lichtgrau RAL7035

Verwendung

Montieren Sie das Patch Panel in einem Standard-19"-Rack mit den vorderen Befestigungslöchern. Schließen Sie die Installationskabel gemäß den Standard-Cat.6-Verdrahtungsschemata an die LSA-Schneidklemmen an, wobei Sie die richtige Paarreihenfolge und die Grenzen für das Aufdrehen der Paare beachten. Schließen Sie das Gehäuse und sichern Sie es mit den hinteren Rändelschrauben. Verbinden Sie die Patchkabel mit den vorderen RJ45-Ports und verwenden Sie die fortlaufenden Portnummern, um sie mit der Dokumentation und den aktiven Geräteports abzugleichen.

Empfehlungen

Befolgen Sie die Standard-Installationspraktiken für Cat.6: Halten Sie die Kabellängen innerhalb der festgelegten Grenzen, erhalten Sie die Verdrillung so nah wie möglich an der Anschlussstelle und verwenden Sie geeignete Maßnahmen zur Schirmungsdurchgängigkeit bei der Integration mit geschirmter Verkabelung und Racks.
