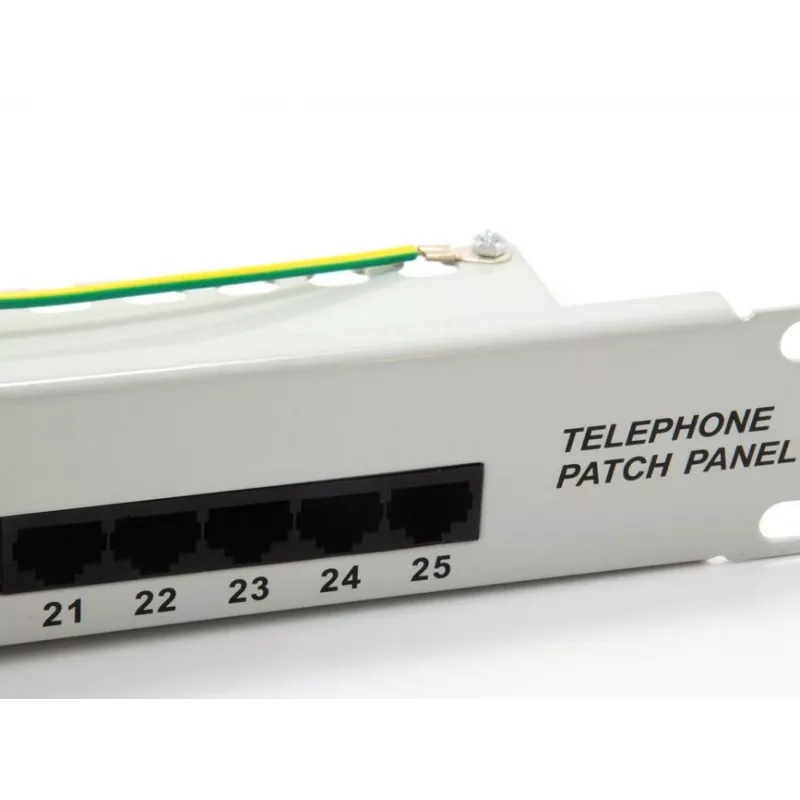

Equip 25-Port Cat.3 RJ45 ISDN Patch Panel, Hellgrau

Das Equip 25-Port Cat.3 RJ45 ISDN Patch Panel ist eine 19" 1U Metall-Telefonverteilereinheit für die Rack-Montage. Es bietet 25 RJ45-Ports, die mit Cat3-Verkabelung kompatibel sind und sowohl LSA- als auch 110-Anschlussstandards unterstützen. Das Panel integriert ein Kabelmanagementsystem für verbesserte Kabelführung und Zugentlastung, und jeder Port ist deutlich mit seiner Portnummer gekennzeichnet. Abmessungen: 483 mm × 100 mm × 44,5 mm; Gewicht: 1,05 kg; Farbe: hellgrau.

Vorteile

Das Patch Panel bietet ein kompaktes 1U-Design für Standard-Racks, eine langlebige Metallkonstruktion und eine klare Portnummerierung zur einfachen Identifizierung. Das integrierte Kabelmanagement unterstützt eine ordentliche Kabelführung und reduziert die Belastung der angeschlossenen Verbindungen. Die Kompatibilität mit LSA- und 110-Standards gewährleistet Flexibilität bei der Installation und Verkabelung, während die RoHS-Konformität die Umweltanforderungen erfüllt.

Geeignet für

• Telefon- und ISDN-Verteilung in kleinen bis mittleren Kommunikations-Racks
• Verteilerschränke, die Cat3-RJ45-Abschlüsse benötigen
• Installationen, die eine organisierte Kabelführung und Portidentifikation erfordern

Technische Daten

• Marke: EQUIP
• Modell / MPN: 125296
• EAN: 4015867207482
• Ports: 25 RJ45 (Cat3)
• Montage: 19" Rack, 1U
• Anschlussstandards: LSA und 110
• Material: Metall
• Farbe: Hellgrau
• Abmessungen (B×H×T): 483 × 100 × 44,5 mm
• Gewicht: 1,05 kg
• RoHS-konform

Anwendung

Montieren Sie das Patch Panel in einem standardmäßigen 19" Rack mit 1U Platzbedarf. Schließen Sie die ankommenden Cat3-Kabel an die rückseitigen LSA- oder 110-Auflegeblöcke gemäß dem verwendeten Verdrahtungsschema an; beachten Sie die aufgedruckte Portnummerierung, um jeden Abschluss der entsprechenden vorderen RJ45-Buchse zuzuordnen. Nutzen Sie die integrierten Kabelmanagementfunktionen, um Kabel zu führen und zu sichern, wodurch die Belastung der Anschlüsse reduziert und ein ordentliches Rack gewährleistet wird.

Empfehlungen

Für eine zuverlässige Leistung verwenden Sie Cat3-zertifizierte Kabel und geeignete Auflegewerkzeuge für LSA- oder 110-Abschlüsse. Beschriften Sie beide Enden der gepatchten Verbindungen und vermeiden Sie übermäßige Kabelspannung; platzieren Sie das Panel in einer gut belüfteten Rack-Umgebung.
