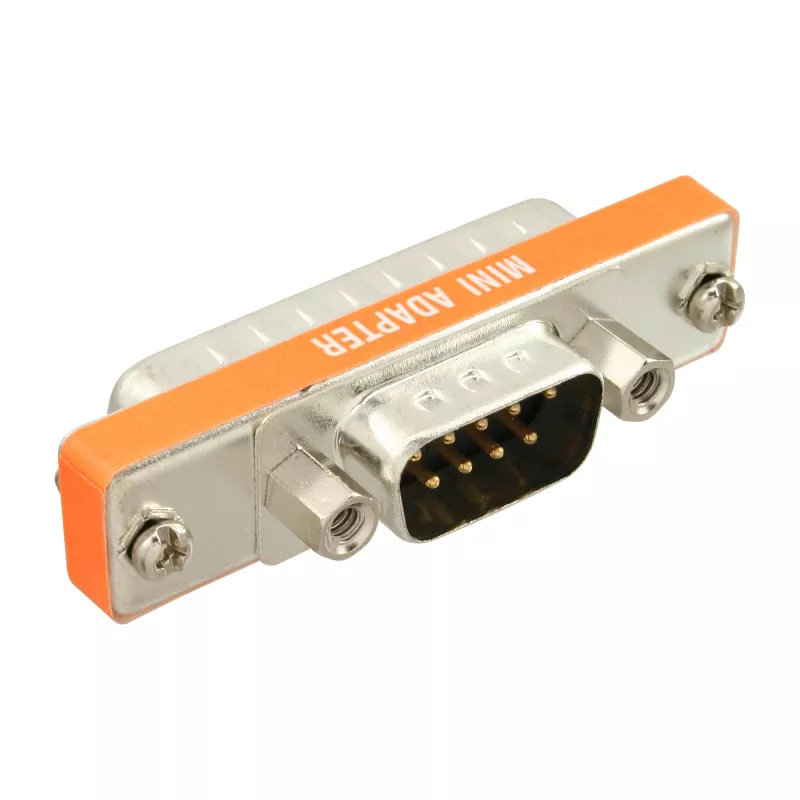

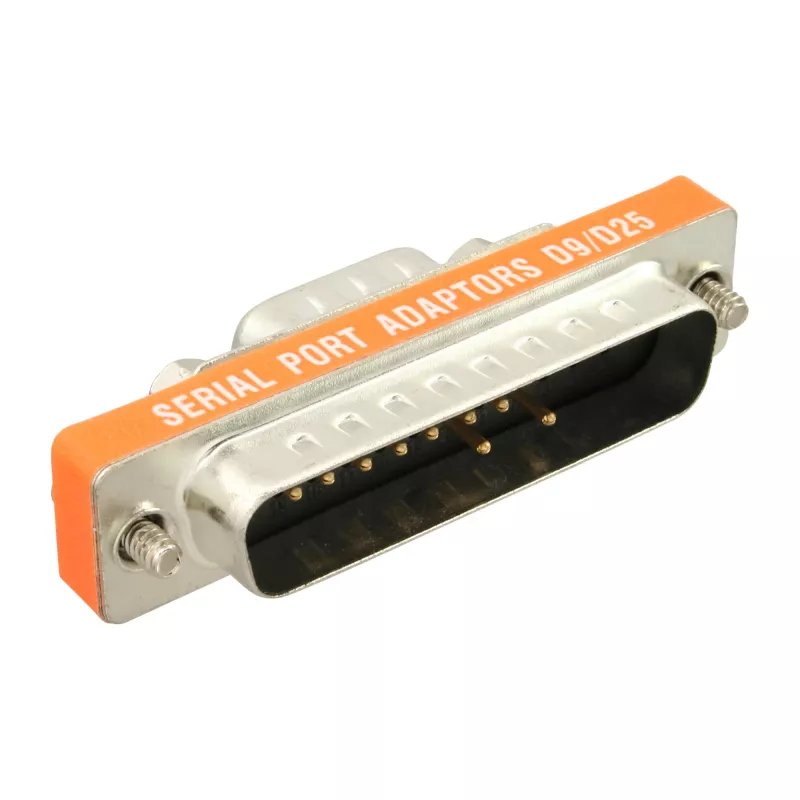

InLine AT Adapter 9-pol Sub-D Stecker / 25-pol Sub-D Stecker kurz

Kurzer Adapter von 25-pol Sub-D Stecker auf 9-pol Sub-D Stecker mit einer festen Pinbelegung (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; Masse verbunden GND→GND. Der kompakte InLine AT Adapter (Modell 31219L) bietet eine platzsparende Lösung für die Verbindung von Geräten mit 9-poligen und 25-poligen D-Sub-Schnittstellen. Er hat eine silberne Oberfläche und eine zuverlässige Bauweise, die für verschiedene Umgebungen geeignet ist.

Vorteile

Der Adapter bietet einen kurzen Formfaktor, der Kabelgewirr reduziert und Verbindungen zwischen Geräten mit unterschiedlichen Sub-D-Pinbelegungen vereinfacht. Die feste Pinbelegung ist klar definiert, um eine vorhersagbare Signalführung zu gewährleisten. Die zuverlässige Konstruktion und die standardmäßige Konfiguration mit 9-poligem und 25-poligem Sub-D-Stecker machen den Adapter mit vielen Legacy- und Industrie-Geräten kompatibel.

Geeignet für

• Verbinden eines 9-poligen D-Sub-Seriellanschlusses mit einem 25-poligen D-Sub-Anschluss, wenn die angegebene Pinbelegung erforderlich ist
• Legacy-Computer und Industrie-Geräte mit Sub-D-Steckern
• Kompakte Installationen, bei denen ein kurzer Adapter bevorzugt wird

Technische Daten

• Anschluss A: 9-pol Sub-D Stecker
• Anschluss B: 25-pol Sub-D Stecker (kurze Bauform)
• Pinbelegung (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; GND→GND
• Produktfarbe: Silber
• Hersteller: InLine, MPN 31219L, EAN 4043718074372

Anwendung

Richten Sie den 9-poligen Stecker mit der entsprechenden 9-poligen Buchse und den 25-poligen Stecker mit der entsprechenden 25-poligen Buchse aus und achten Sie auf die richtige Ausrichtung der D-Sub-Gehäuse. Drücken Sie die Stecker gerade hinein, bis sie sitzen; ziehen Sie gegebenenfalls die Befestigungsschrauben an. Überprüfen Sie die Funktion nach dem Anschließen und konsultieren Sie die Gerätedokumentation, um sicherzustellen, dass die Signale mit der Pinbelegung des Adapters übereinstimmen.

Empfehlungen

Verwenden Sie diesen Adapter nur, wenn die spezifische 9→25-Pinbelegung der erforderlichen Signalführung entspricht. Vermeiden Sie den Einsatz des Adapters in feuchten oder übermäßig staubigen Umgebungen ohne entsprechenden Schutz; ziehen Sie die Steckerschrauben fest, um einen zuverlässigen Kontakt zu gewährleisten, und überprüfen Sie ihn regelmäßig auf Verschleiß oder verbogene Pins.
