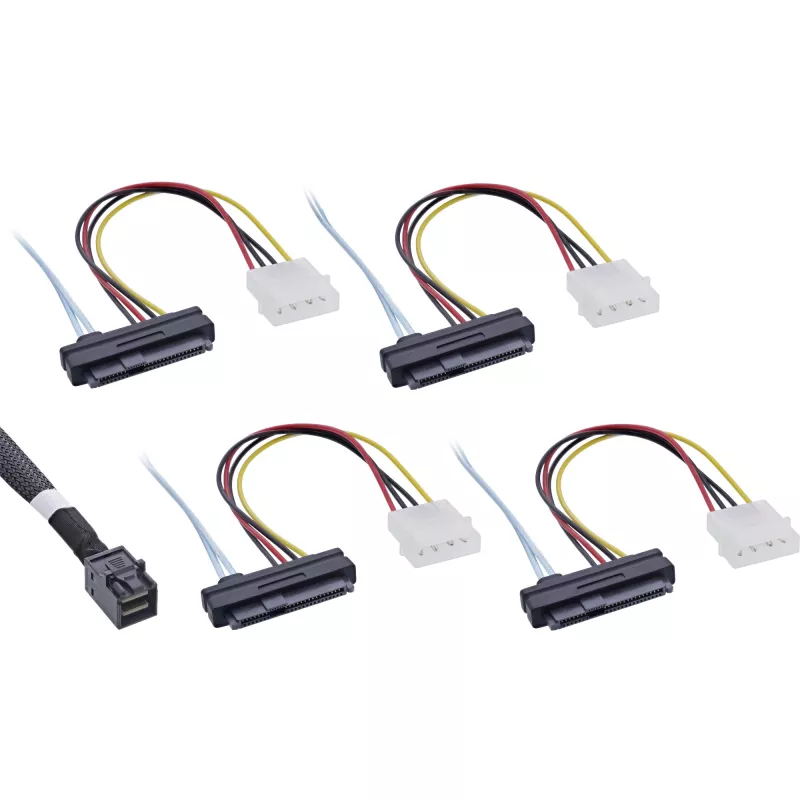

InLine Mini SAS HD Kabel SFF-8643 auf 4x SFF-8482 + Strom 0,5 m

Dieses interne Mini-SAS-HD-Kabel verbindet ein Gerät mit einer Mini-SAS-HD-4i-Schnittstelle (SFF-8643) mit Geräten oder Backplanes, die SAS-SFF-8482-Anschlüsse verwenden, und stellt integrierte Stromleitungen bereit. Das InLine Mini SAS HD Kabel SFF-8643 auf 4x SFF-8482 + Strom 0,5 m hat eine Länge von 0,5 m und ist für interne Server- und Speicherinstallationen vorgesehen, bei denen eine dichte Multi-Laufwerk-Konnektivität erforderlich ist.

Vorteile

Das Kabel bietet eine kompakte Länge von 0,5 m für eine ordentliche interne Verlegung, unterstützt vier SFF-8482-Geräteanschlüsse von einem einzigen SFF-8643-Port aus und verfügt über eine Stromverdrahtung zur Versorgung angeschlossener SAS-Laufwerke oder Backplanes. Sein schwarzer Mantel und die Standardsteckverbinder gewährleisten die Kompatibilität mit gängigen Mini-SAS-HD-Controllern und HDD-Backplanes und ermöglichen eine schnelle SAS-Datenübertragung und zuverlässige mechanische Verbindung.

Geeignet für (Aufgaben / Anwendungsfälle)

• Anschluss eines Mini-SAS-HD-Controllers (SFF-8643) an bis zu vier SAS-Laufwerke mit SFF-8482-Anschlüssen
• Verbindung von Server-Backplanes oder Laufwerkskäfigen mit SAS-Host-Bus-Adaptern
• Interne Kabelführung in Rack-Servern, Speicher-Arrays und Workstations

Wichtige technische Daten

• Kabellänge: 0,5 m
• Anschluss A: Mini SAS HD 4i (SFF-8643)
• Anschluss B: 4 × SAS SFF-8482 mit Strom
• Farbe: Schwarz

Verwendung

Schalten Sie das System vor der Installation aus. Stecken Sie das SFF-8643-Ende in den Mini-SAS-HD-Port des Controllers oder HBAs und verbinden Sie die vier SFF-8482-Anschlüsse mit den entsprechenden Laufwerks- oder Backplane-Anschlüssen. Achten Sie dabei auf die richtige Ausrichtung und einen festen Sitz. Verlegen Sie das Kabel im Gehäuse so, dass Lüfter oder Luftstrom nicht behindert werden, und stellen Sie sicher, dass die Stromkontakte beim Anschluss von Laufwerken, die integrierten Strom benötigen, richtig ausgerichtet sind. Nachdem die Anschlüsse gesichert sind, schalten Sie das System ein und überprüfen Sie, ob die Laufwerke vom Controller erkannt werden.

Empfehlungen

Verwenden Sie dieses interne Mini-SAS-HD-Kabel nur für kurze interne Verbindungen. Vermeiden Sie scharfe Biegungen und übermäßige Zugkräfte, halten Sie das Kabel von beweglichen Lüftern und heißen Komponenten fern und bestätigen Sie die Anschlusskompatibilität (SFF-8643 auf SFF-8482 mit Strom) mit Ihrem Controller und Ihren Laufwerken vor der Installation.
