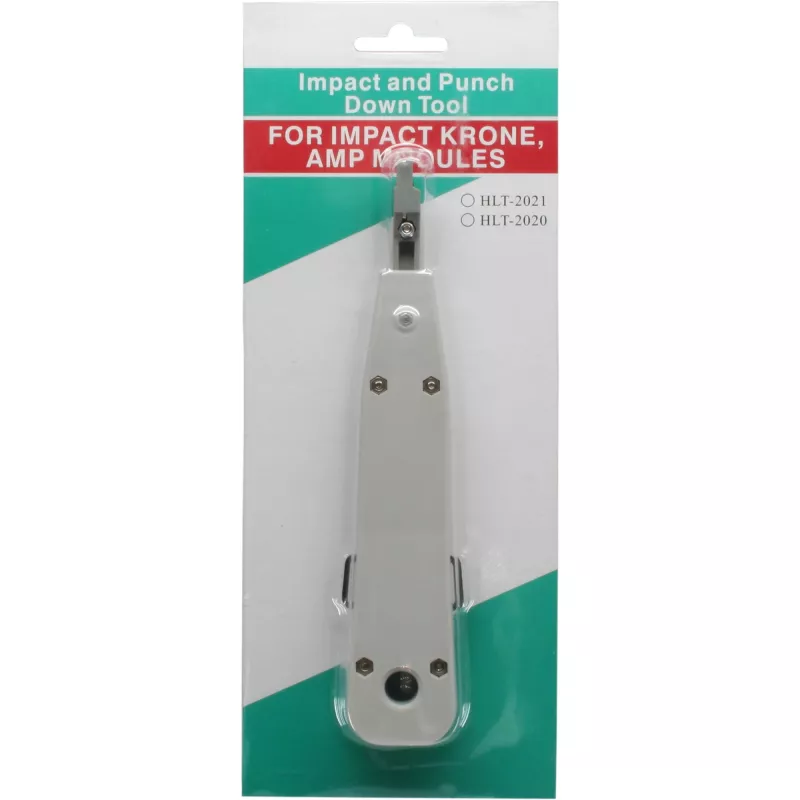

InLine LSA / LSA+ Montagewerkzeug für Massivkabelinstallation InLine 74200

Das InLine LSA / LSA+ Montagewerkzeug für Massivkabelinstallation (Modell 74200) ist ein handgeführtes Einführ- und Ausziehwerkzeug für die Arbeit mit LSA-Anschlussmodulen. Gefertigt aus Metall und Kunststoff, erfüllt das Werkzeug zwei Hauptfunktionen: Es terminiert Massivleiter in LSA-Module und schneidet gleichzeitig den überstehenden Draht in einem Arbeitsgang ab. Zudem können damit Anschlussmodule oder einzelne Anschlusskontakte mithilfe spezieller Klingen aus den Gehäusebügeln entfernt werden.

Vorteile

Das Werkzeug kombiniert das Terminieren und Schneiden in einem Arbeitsgang, reduziert so Montageschritte und gewährleistet eine gleichbleibende Drahtlänge nach der Installation. Eine spezielle Klinge ermöglicht das Entfernen von Modulen aus ihren Montagebügeln, ohne das Gehäuse zu beschädigen, und eine separate Ausziehklinge erleichtert das Entfernen einzelner Anschlusskontakte sowie das Herausziehen von Drähten. Seine ergonomische Form und die langlebigen Materialien sorgen für sicheres Arbeiten bei wiederholtem professionellem Einsatz.

Geeignet für (Aufgaben / Einsatzbereiche)

Wichtige technische Daten

Anwendung

Führen Sie den Massivleiter in den Kontaktschlitz des LSA-Moduls ein und positionieren Sie das Modul in seinem Gehäusebügel. Drücken Sie den Leiter mit dem Montagewerkzeug in den Kontakt; die eingebaute Schneidklinge entfernt den überschüssigen Draht im selben Arbeitsgang. Zum Entfernen eines Moduls aus seinem Bügel setzen Sie die spezielle Klinge am Werkzeug an und hebeln das Modul frei. Um einen einzelnen Anschlusskontakt zu entfernen oder einen Draht herauszuziehen, wechseln Sie zur Ausziehklinge und ziehen Sie vorsichtig am Draht oder Kontakt, bis er sich löst. Befolgen Sie die üblichen Sicherheitsvorkehrungen und stellen Sie sicher, dass das Kabel vor der Arbeit spannungsfrei ist.

Empfehlungen

Verwenden Sie das Werkzeug mit kompatiblen LSA- und LSA+-Modulen und nur mit Massivleitern, wie vorgesehen. Halten Sie die Klingen sauber und überprüfen Sie das Werkzeug regelmäßig auf Verschleiß; ersetzen Sie es, wenn die Klingen stumpf oder beschädigt sind. Lagern Sie es an einem trockenen Ort, um Korrosion der Metallteile zu vermeiden.
