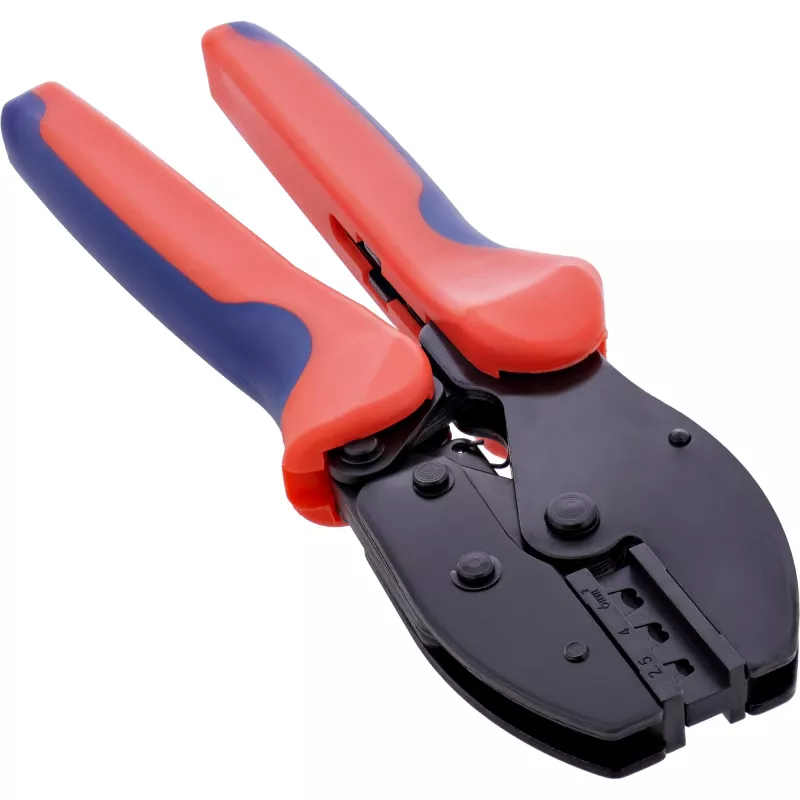

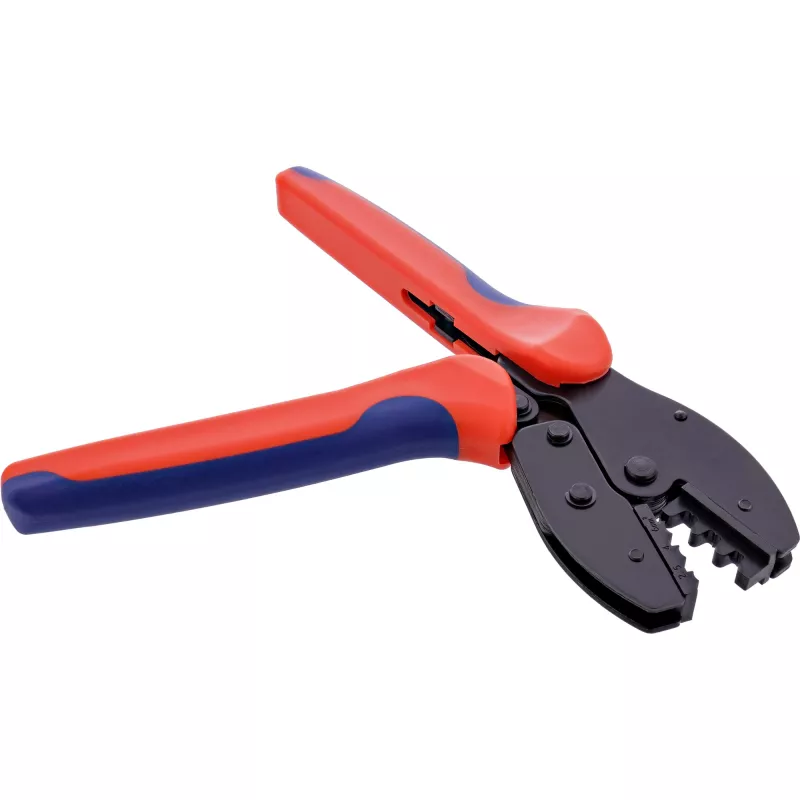

Crimpwerkzeug InLine 94100 für MC4-Steckverbinder (Solar-PV) Breite 75 mm Tiefe 220 mm Höhe 25 mm

Das InLine® Crimpwerkzeug für MC4 / PV4 Solarkupplungen ist für präzises und zuverlässiges Crimpen von Solarkabeln mit Querschnitten von 2,5 mm² bis 6 mm² (14–10 AWG) ausgelegt. Es ist für den Einsatz mit MC4 / PV4 Solarkupplungen vorgesehen und vereint ergonomisches Design mit solider Verarbeitung, um gleichbleibende Ergebnisse zu liefern, die für moderne Photovoltaikanlagen geeignet sind.

Vorteile

Ergonomische Griffe und präzise Backengeometrie sorgen für komfortables Arbeiten und reproduzierbare Crimpverbindungen. Langlebige Materialien und zuverlässige Konstruktion erhöhen die Werkzeuglebensdauer und erhalten die Crimpqualität über den wiederholten Einsatz hinweg. Das Werkzeug ist mit gängigen MC4 / PV4 Steckerstiften kompatibel und unterstützt die angegebenen Leiterquerschnitte.

Technische Daten

• Kompatible Steckverbindertypen: MC4 / PV4
• Leiterquerschnitt: 2,5 mm² – 6 mm² (14–10 AWG)
• Anwendung: Crimpen von Solarkabelkontakten
• Design: Ergonomischer Griff, robuste Konstruktion

Anwendung

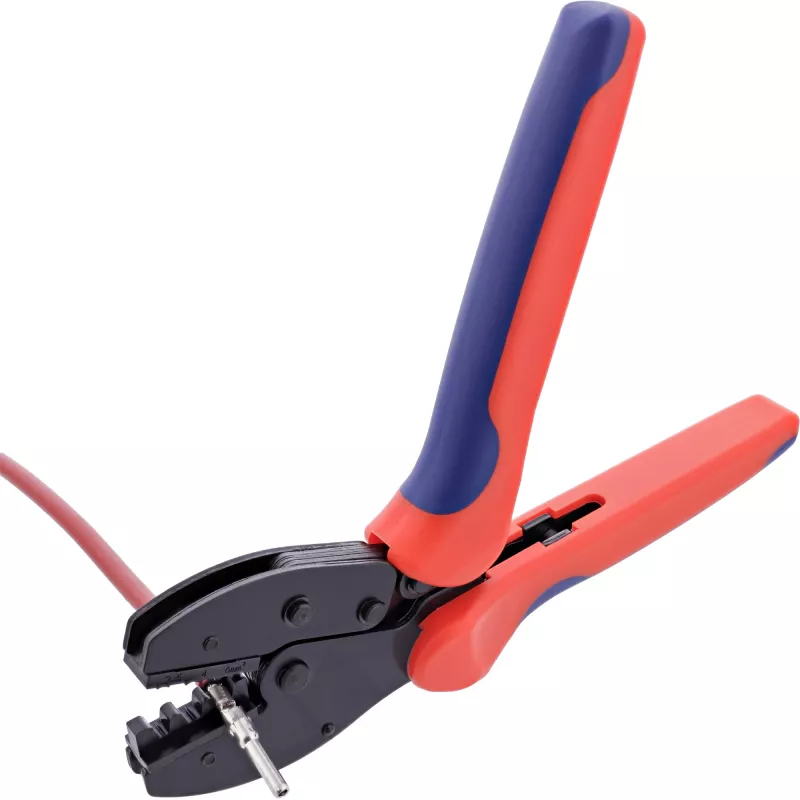

Kabel auf empfohlene Länge für den Steckverbinder abisolieren, den Kontaktstift auf den Leiter stecken, den Kontakt in die passende Crimpposition einsetzen und mit gleichmäßigem Druck den Crimpvorgang abschließen. Mechanische und elektrische Verbindung gemäß Installationsanforderungen überprüfen. Werkzeug nur mit den angegebenen Leitergrößen und Steckverbindertypen verwenden.

Empfehlungen

Crimpverbindungen visuell prüfen und bei Bedarf elektrische Durchgängigkeit und Zugfestigkeit testen. Werkzeug sauber halten und an einem trockenen Ort aufbewahren, um die Lebensdauer zu verlängern.
