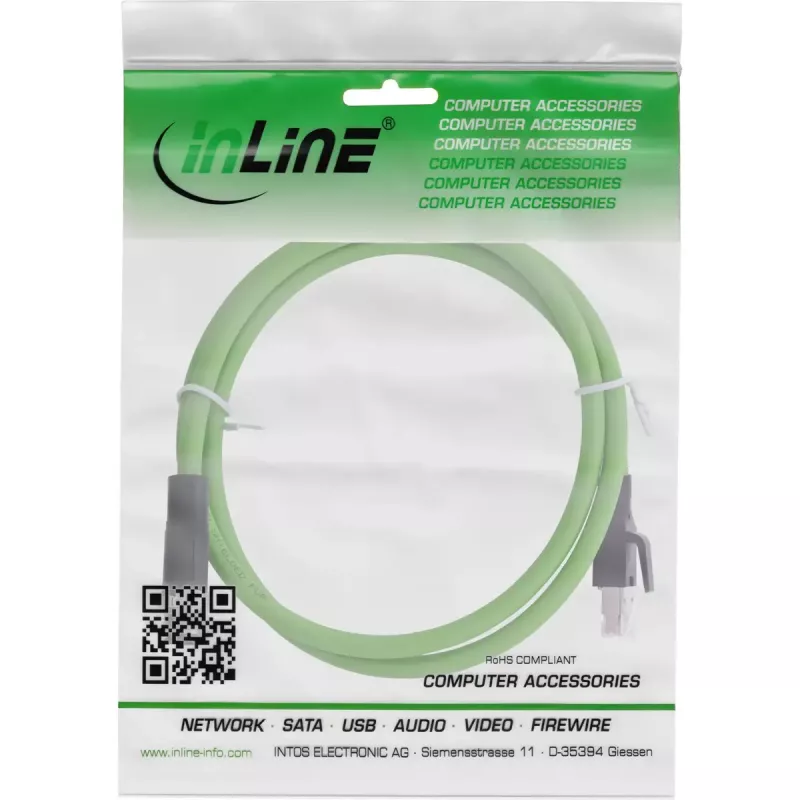

InLine Industrie-Netzwerkkabel, M12 4-polig D-codiert Stecker auf RJ45, PUR 5 m

Das InLine Industrie-Netzwerkkabel M12 4-polig D-codiert Stecker auf RJ45 PUR 5m ist ein 5-Meter-industrielles Ethernet-Kabel, das für zuverlässige Datenübertragung in anspruchsvollen Umgebungen entwickelt wurde. Es bietet D-codierte CAT5E-Leistung für Datenraten bis zu 100 Mbit/s, einen IP67-zertifizierten M12 4-polig D-codierten Stecker an einem Ende und einen RJ45-Stecker am anderen. Der PUR-Mantel ist halogenfrei, flammhemmend (UL 94), öl- und UV-beständig und bietet Abrieb- und Chemikalienbeständigkeit, geeignet für Automatisierungs- und Maschinenbauanwendungen.

Vorteile

Das Kabel vereint industrielle mechanische Belastbarkeit mit stabiler Signalqualität: Schleppketten-Tauglichkeit bis zu 10 Millionen Biegezyklen und Torsionsbeständigkeit bis zu 3 Millionen Zyklen reduzieren Wartung und Ausfallzeiten in bewegten Anwendungen. Die M12-Steckerseite mit IP67-Schutz ermöglicht den Einsatz in feuchten oder staubigen Bedingungen, während die RJ45-Seite (IP20) an Standard-Netzwerkgeräte angeschlossen wird. Der PUR-Mantel und die SF/UTP-Schirmung bieten Beständigkeit gegen Öle, Abrieb und elektromagnetische Störungen und unterstützen eine gleichbleibende Leistung in Produktions- und Feldbusumgebungen.

Geeignet für

• Industrielle Ethernet-Verbindungen in Automatisierungs- und Steuerungssystemen
• Verbindung zwischen Sensoren, Aktoren und industriellen Switches
• Feldbus- und Maschinenverkabelung mit beweglichen Teilen oder Schleppketten
• Produktionslinien und Fabrikhallen-Netzwerksegmente, die Öl oder Staub ausgesetzt sind

Wichtige Spezifikationen

• Kabellänge: 5 m
• Leistungsklasse: D-codiert CAT5E, bis zu 100 Mbit/s
• Leiter: AWG 24 (22 AWG äquivalente Zwei-Paar-Leistung)
• Schirmung: SF/UTP

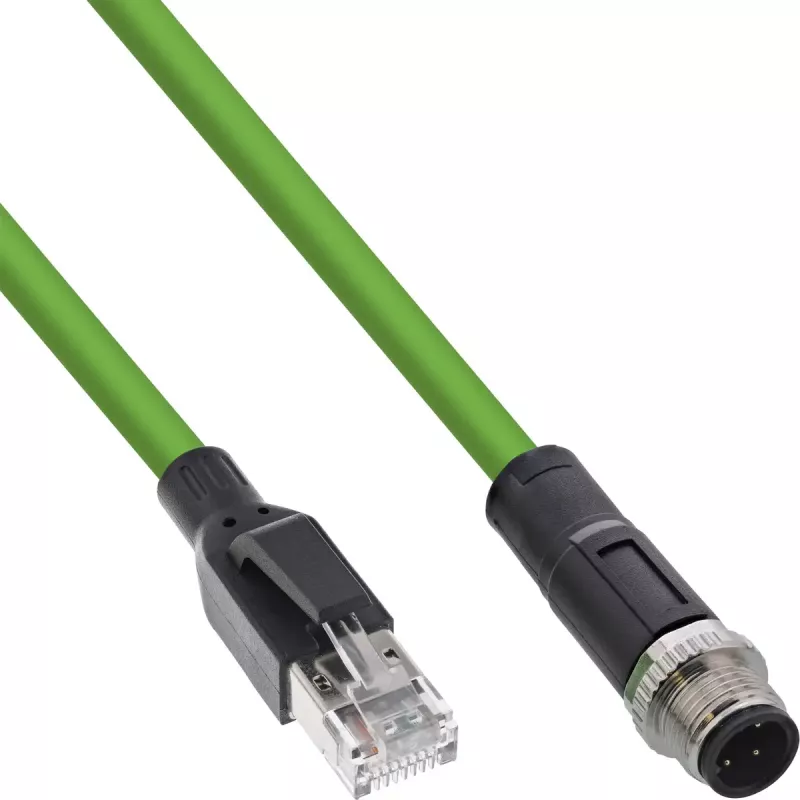

• Stecker 1: M12 4-polig D-codiert Stecker, IP67
• Stecker 2: RJ45, IP20
• Mantelmaterial: PUR, halogenfrei, flammhemmend (UL 94), öl- und UV-beständig, abriebfest
• Schleppketten-Tauglichkeit: bis zu 10 Millionen Biegezyklen
• Torsionsbeständigkeit: bis zu 3 Millionen Zyklen
• Betriebstemperatur: -25 °C bis +70 °C
• Lagertemperatur: -40 °C bis +80 °C
• Außendurchmesser: 6,5 mm
• Kabelfarbe: grün

Anwendung

Verbinden Sie den M12 4-polig D-codierten Stecker mit der entsprechenden M12-Buchse an industriellen Geräten, Sensoren oder Aktoren und achten Sie auf die korrekte D-Kodierungsausrichtung. Stecken Sie den RJ45-Stecker in Standard-Ethernet-Ports an Switches oder Steuerungen. Verlegen Sie das Kabel unter Einhaltung der empfohlenen Biegeradien: Halten Sie einen dynamischen Biegeradius größer als 98 mm und einen statischen Biegeradius größer als 52 mm ein. Verwenden Sie für bewegte Installationen geeignete Kabelträger oder Schleppketten und vermeiden Sie scharfe Kanten, um den PUR-Mantel zu schonen.

Empfehlungen

Für zuverlässige Langzeitleistung sorgen Sie für Zugentlastung an beiden Enden, vermeiden Sie übermäßige Zugspannung und stellen Sie sicher, dass die Stecker vollständig eingesteckt sind. Bei Verwendung in Schleppketten überprüfen Sie, ob das Kettendesign die angegebenen Biege- und Torsionszyklen unterstützt. Vermeiden Sie längere Einwirkung von Temperaturen außerhalb des angegebenen Bereichs und schützen Sie die RJ45-Seite vor direktem Wasserkontakt, da sie gemäß IP20 ausgelegt ist.
