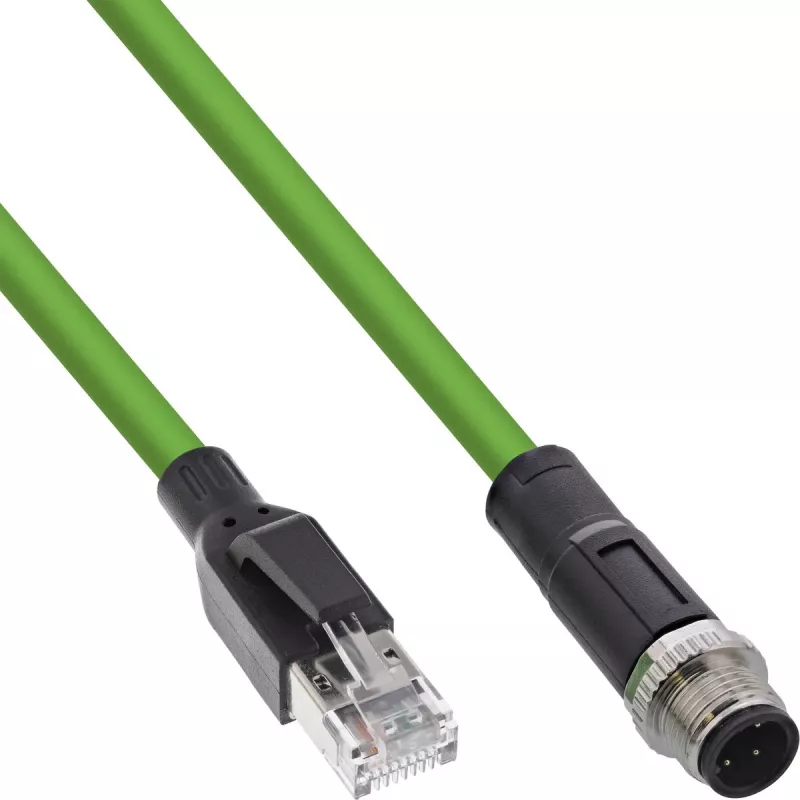

InLine Industrie-Netzwerkkabel, M12 4-polig D-kodiert Stecker auf RJ45, PUR 1 m

Das InLine Industrie-Netzwerkkabel M12 4-polig D-kodiert auf RJ45 (1 m) ist ein zuverlässiges industrielles Ethernet-Verbindungskabel, das für Automatisierungs- und Feldbussysteme entwickelt wurde. Es kombiniert einen wasserdichten IP67 M12 D-kodierten Steckverbinder mit einer IP20 RJ45-Buchse und einem PUR-Mantel, der flammhemmend (UL 94), öl- und UV-beständig, abriebfest und halogenfrei ist. Das Kabel unterstützt D-kodierte CAT5E-Leistung für Datenraten bis zu 100 Mbit/s und ist für den Einsatz in Produktionslinien, im Maschinenbau und in anderen anspruchsvollen industriellen Umgebungen optimiert.

Vorteile

Das Kabel bietet zuverlässige Datenübertragung nach CAT5E mit bis zu 100 Mbit/s durch geschirmte SF/UTP-Konstruktion und AWG 24-Leiter. Der PUR-Mantel bietet hohe Beständigkeit gegen Chemikalien, Öle und mechanischen Verschleiß und ist gleichzeitig halogenfrei und flammhemmend. Der M12-Steckverbinder ist nach IP67 geschützt für den Einsatz in feuchten oder staubigen Bedingungen, und die Baugruppe ist auf hohe mechanische Beanspruchung ausgelegt: geeignet für Schleppketten bis zu 10 Millionen Biegezyklen und torsionsbeständig bis zu 3 Millionen Zyklen.

Geeignet für

• Industrielle Ethernet-Verbindungen in Automatisierungs- und Feldbussystemen
• Produktionslinien und Fördersysteme mit bewegten Kabeln
• Maschinenbauausrüstung und Maschinensteuerschränke
• Umgebungen mit Öl, UV-Strahlung oder abrasiven Bedingungen

Wichtige technische Daten

• Kabellänge: 1 m
• Steckverbinder 1: M12 4-polig D-kodiert (IP67)
• Steckverbinder 2: RJ45 (IP20)
• Leistung: D-kodiert CAT5E, bis zu 100 Mbit/s
• Leiterquerschnitt: AWG 24 (2 Paare)
• Schirmung: SF/UTP
• Mantelmaterial: PUR, halogenfrei, flammhemmend (UL 94), öl- und UV-beständig
• Dynamischer Biegeradius: >98 mm (Schleppkettentauglichkeit bis zu 10 Millionen Biegezyklen)
• Torsionsbeständigkeit: bis zu 3 Millionen Zyklen
• Betriebstemperatur: -25 bis +70 °C
• Lagertemperatur: -40 bis +80 °C
• Auslassdurchmesser: 6,5 mm
• Farbe: grün

Verwendung

Stecken Sie den M12 4-polig D-kodierten Steckverbinder in die entsprechende M12 D-kodierte Buchse an Ihrem Industrie-Gerät oder -Panel und stecken Sie den RJ45-Steckverbinder in den Netzwerk-Switch, Router oder Ethernet-Eingang. Achten Sie beim Verbinden von M12-Steckverbindern auf die korrekte D-Kodierung-Ausrichtung. Verlegen Sie das Kabel unter Einhaltung des angegebenen dynamischen Biegeradius und vermeiden Sie scharfe Biegungen; sichern Sie das Kabel je nach Installation in Schleppketten oder Kabelträgern. Überprüfen Sie die Dichtflächen auf Verschmutzung oder Beschädigung, bevor Sie den M12-Steckverbinder in nassen Umgebungen verwenden.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb installieren Sie das Kabel, ohne den angegebenen dynamischen Biegeradius zu überschreiten, und beachten Sie die Torsionsgrenzen. Verwenden Sie die IP67 M12-Seite in exponierten oder feuchten Bereichen und die IP20 RJ45-Seite nur innerhalb geschützter Gehäuse oder Schaltschränke. Überprüfen Sie die Steckverbinder regelmäßig auf Verschmutzung und ersetzen Sie das Kabel, wenn der PUR-Mantel deutlichen Verschleiß zeigt.
