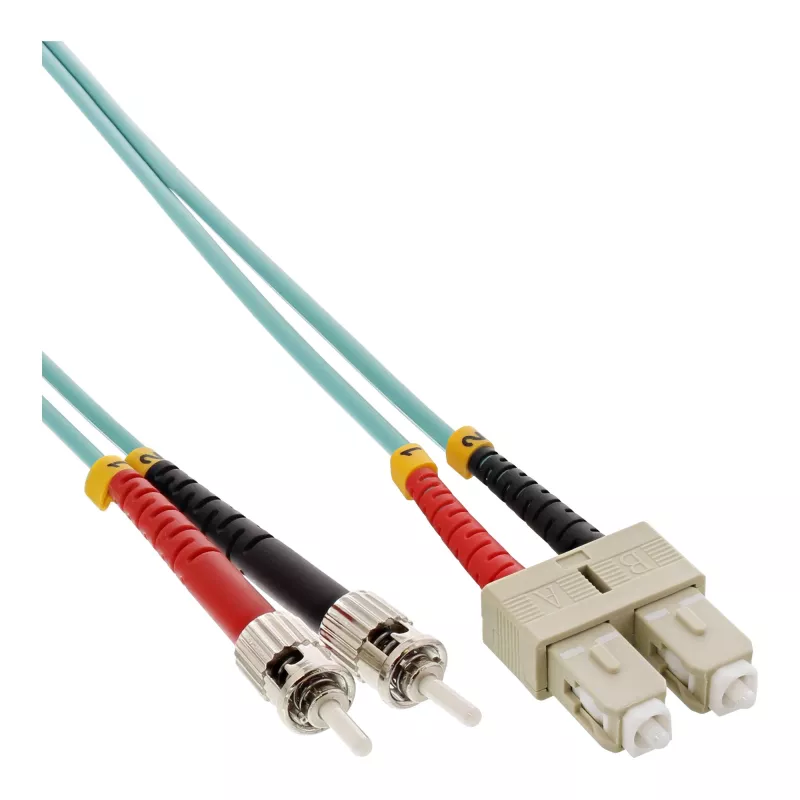

InLine Glasfaser-Duplexkabel SC/ST 50/125µm OM3 0,5 m

Das InLine Glasfaser-Duplexkabel SC/ST 50/125µm OM3 0,5 m ist ein kurzes Multimode-Glasfaser-Patchkabel, das Geräte mit SC- und ST-Schnittstellen verbindet. Mit einem 50-µm-Kern und OM3-Glas ermöglicht dieses Duplexkabel Vollduplex-Kommunikation und ist für Hochgeschwindigkeits-Datenübertragung über kurze bis mittlere Entfernungen in lokalen Netzwerken, Serverräumen und Telekommunikations-Racks vorgesehen.

Vorteile

Dieses Duplexkabel kombiniert SC- und ST-Steckertypen, um Kompatibilität zwischen verschiedenen Glasfaser-Transceiver-Ports zu bieten. Die OM3-Multimode-Spezifikation reduziert Modendispersion und ermöglicht höhere Bandbreite für Kurzstreckenverbindungen. Die 50/125-µm-Kern-/Mantelgeometrie ist ein gängiger Industriestandard für Multimode-Netzwerke, und die kurze Länge von 0,5 m minimiert überschüssiges Kabelmanagement und Einfügedämpfung in Patchszenarien.

Geeignet für

• Patchverbindungen in Serverräumen und Datenschränken
• Anschluss von Netzwerk-Switches, Transceivern und Medienkonvertern mit SC- und ST-Ports
• Kurzstrecken-Glasfaserverbindungen in strukturierten Verkabelungssystemen
• Test- und temporäre Verbindungsaufbauten in Laborumgebungen

Technische Daten

• Fasertyp: Multimode OM3
• Kern-/Manteldurchmesser: 50/125 µm
• Steckerkonfiguration: Duplex (ein SC-Stecker, ein ST-Stecker pro Ende für SC↔ST-Verbindung)
• Länge: 0,5 m
• Politur/Oberfläche: Werksseitig konfektionierte polierte Enden, geeignet für Multimode-Verbindungen
• Typische Einfügedämpfung: niedrig für Kurzstrecken-Multimode-Patching (werksseitig konfektioniert)

Anwendung

Identifizieren Sie die SC- und ST-Ports an den zu verbindenden Geräten und stellen Sie sicher, dass beide Endpunkte Multimode OM3-Glasfaser unterstützen. Richten Sie den SC-Stecker aus und stecken Sie ihn in die SC-Buchse, bis er einrastet, und stecken Sie den ST-Stecker in die ST-Buchse mit der bajonettartigen Drehverriegelung. Stellen Sie sicher, dass beide Stecker vor der Verbindung sauber sind, um eine erhöhte Dämpfung zu vermeiden. Verlegen Sie das Kabel so, dass enge Biegungen vermieden werden und keine mechanische Belastung in der Nähe der Stecker auftritt.

Empfehlungen

Verwenden Sie dieses 0,5 m Duplexkabel für kurze Patchverbindungen; überprüfen Sie stets die Steckerendflächen und reinigen Sie sie bei Bedarf vor dem Stecken mit zugelassenen Glasfaser-Reinigungswerkzeugen. Halten Sie einen Mindestbiegeradius gemäß den Multimode-Glasfaserspezifikationen ein und vermeiden Sie Knicken. Bei kritischen oder längeren Verbindungen überprüfen Sie die Kompatibilität mit den Spezifikationen von Transceivern und Switches und ziehen Sie gegebenenfalls OM4- oder Singlemode-Glasfaser in Betracht.
