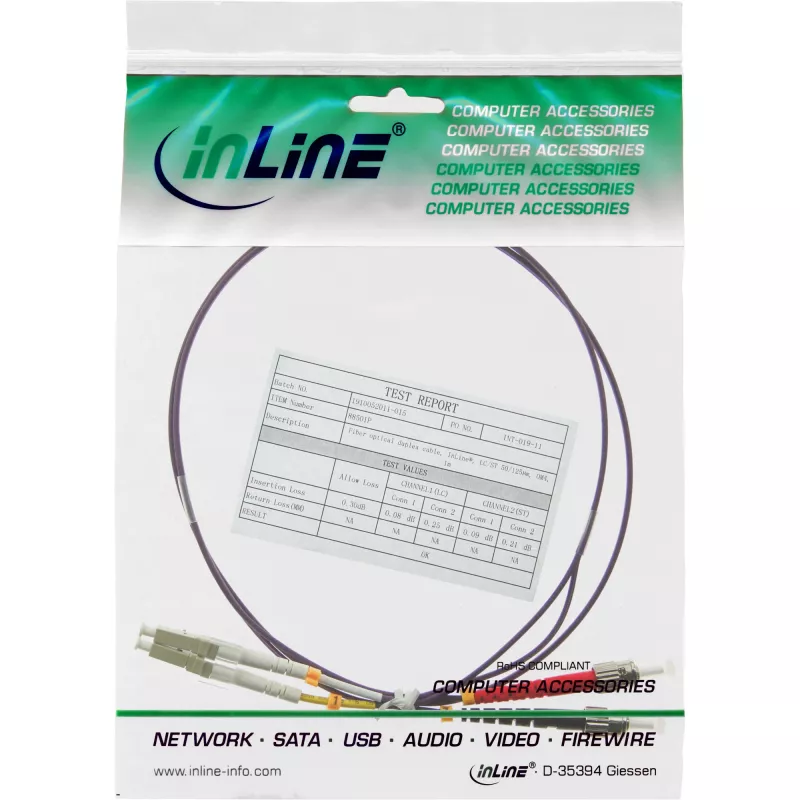

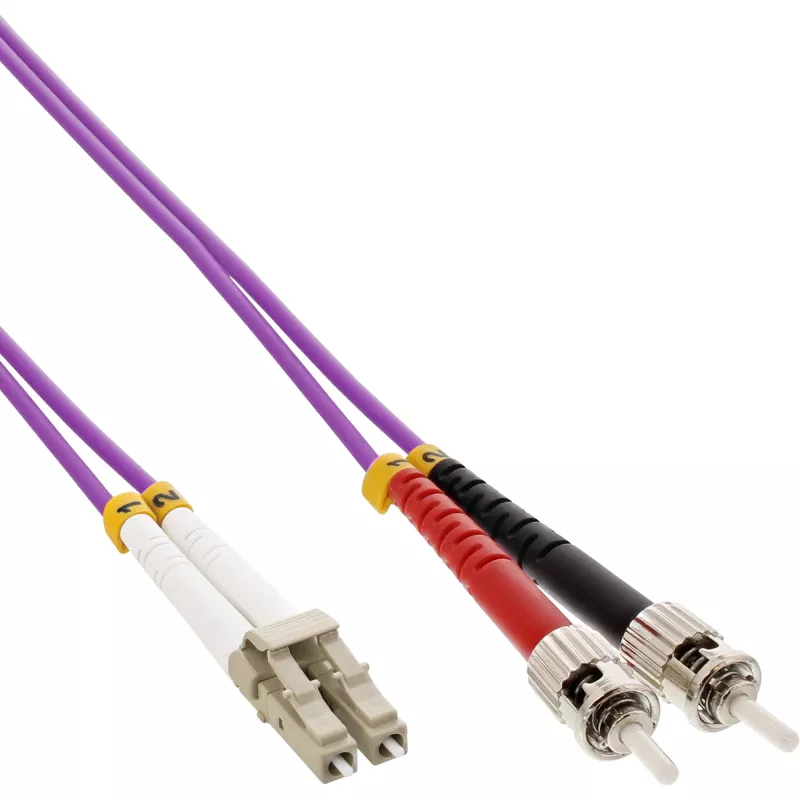

InLine Glasfaser-Duplexkabel LC/ST 50/125µm OM4 20m

Das InLine Glasfaser-Duplexkabel LC/ST 50/125µm OM4 20m ist ein Multimode-Glasfaser-Patchkabel, das für Hochgeschwindigkeits-Datenübertragung und Vollduplex-Kommunikation entwickelt wurde. Es kombiniert einen LC-Stecker an einem Ende mit einem ST-Stecker am anderen Ende. Dieses 20 Meter lange Kabel verwendet eine 50/125 µm Kern/Mantel-Geometrie und OM4-Multimode-Glas, um eine höhere Bandbreite und geringere Modendispersion im Vergleich zu niedrigeren OM-Klassen zu unterstützen. Es ist für Backbone-, Horizontal- und Geräteverbindungen vorgesehen, bei denen eine zuverlässige optische Signalqualität und Steckerkompatibilität erforderlich sind.

Vorteile

Dieses Duplex-Glasfaserkabel bietet eine geringe Einfügedämpfung und vorhersagbare Dämpfung über die OM4-Wellenlängen hinweg und ermöglicht so eine stabile Leistung für Kurz- und Mittelstreckenverbindungen. Die gemischte LC/ST-Steckerkonfiguration bietet übergreifende Konnektivität zu Geräten mit LC-Ports und Legacy-Geräten mit ST-Schnittstellen. Die Länge von 20 m ermöglicht eine flexible Platzierung von Netzwerkgeräten ohne Signalverstärker bei vielen Installationen, und die Multimode-OM4-Spezifikation unterstützt eine höhere Modenbandbreite für moderne Switch- und Serverumgebungen.

Geeignet für

• Glasfaser-Patchverbindungen zwischen Switches, Patchpanels und Transceivern in Rechenzentren und Serverräumen
• Verbindung von Netzwerkgeräten mit LC- und ST-Steckern
• Horizontale Verkabelung in Büro-LANs und Campus-Netzwerken
• Telekommunikationsverbindungen, die Vollduplex-Multimode-Verbindungen erfordern

Technische Spezifikationen

• Fasertyp: Multimode OM4
• Kern-/Manteldurchmesser: 50/125 µm
• Steckertypen: LC (ein Ende) und ST (anderes Ende), Duplex
• Länge: 20 m
• Modus: Duplex (bidirektionales Vollduplex über zwei Fasern)
• Typische Anwendungen: 10 Gbps und höhere Multimode-Netzwerke über kurze bis mittlere Entfernungen

Verwendung

Überprüfen Sie die Steckerendflächen und stellen Sie sicher, dass die Schutzkappen unmittelbar vor dem Anschließen entfernt werden. Richten Sie den LC-Stecker aus und stecken Sie ihn in die LC-Buchse, bis er einrastet, und stecken Sie den ST-Stecker mit einer Vierteldrehung des Bajonettverschlusses in die ST-Buchse, um ihn zu sichern. Verlegen Sie das Kabel so, dass scharfe Biegungen vermieden werden und der für Multimode-Fasern angegebene Mindestbiegeradius eingehalten wird, um eine erhöhte Dämpfung zu vermeiden. Lösen Sie beim Trennen die LC-Verriegelung und drehen Sie den ST-Stecker, um ihn zu entriegeln, bevor Sie ihn gerade herausziehen. Befolgen Sie die üblichen Verfahren zur Handhabung von Glasfasern, um Kontamination oder physische Schäden zu vermeiden.

Empfehlungen

Verwenden Sie einen visuellen Fehlersucher oder ein optisches Leistungsmessgerät, um die Verbindungskontinuität zu überprüfen und die Einfügedämpfung nach der Installation zu messen. Bewahren Sie Ersatz-Schutzkappen für unbenutzte Stecker auf und reinigen Sie die Steckerendflächen regelmäßig mit geeigneten Glasfaser-Reinigungswerkzeugen. Wählen Sie für Verbindungen, die größere Entfernungen oder Singlemode-Übertragung erfordern, ein entsprechendes Singlemode-Glasfaserkabel anstelle von Multimode OM4.
