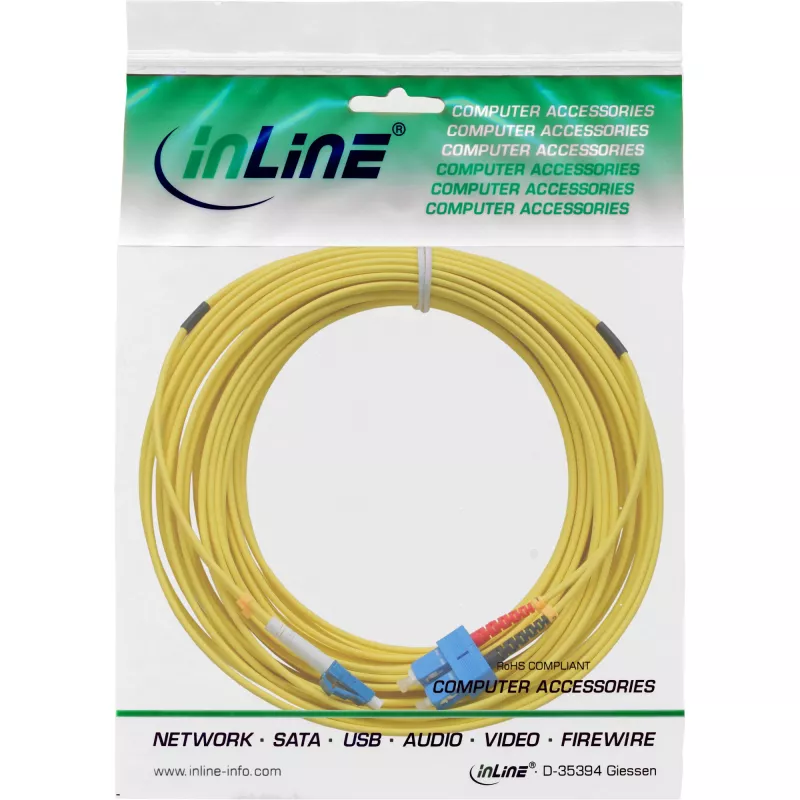

InLine Glasfaser-Duplexkabel, LC/SC, 9/125µm, OS2, 7,5m

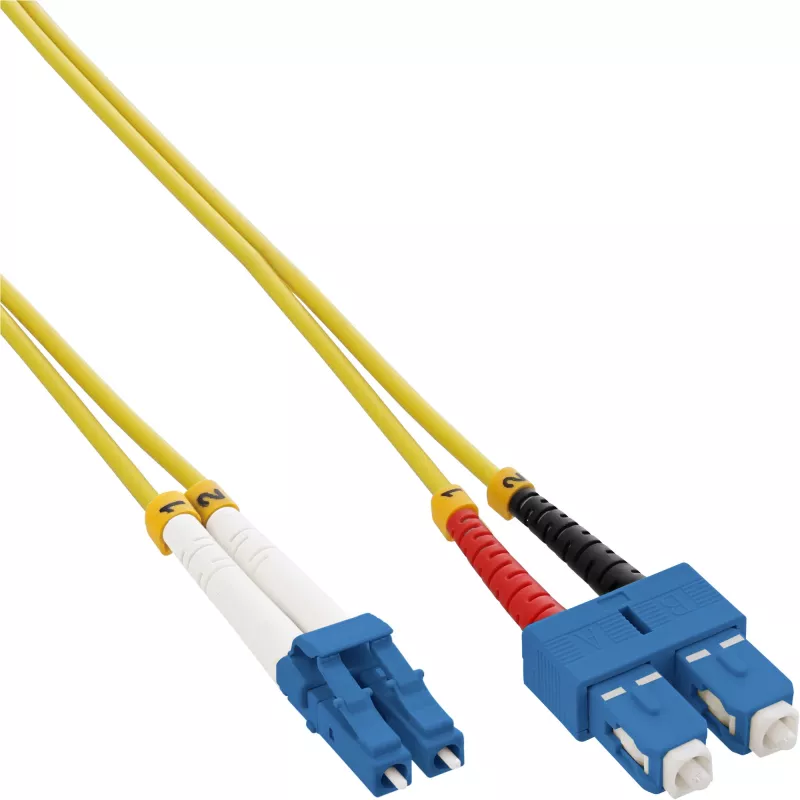

Das InLine Glasfaser-Duplexkabel LC/SC 9/125µm OS2 7,5m ist ein Singlemode-Duplexkabel, das für optische Verbindungen über große Entfernungen mit geringen Verlusten entwickelt wurde. Mit zwei LC-Steckern an einem Ende und zwei SC-Steckern am anderen Ende unterstützt das Kabel die Vollduplex-Übertragung und ist für OS2-Singlemode-Umgebungen vorgesehen. Das Kern-/Mantelverhältnis von 9/125µm eignet sich für typische Telekommunikations- und Datacom-Verbindungen, bei denen eine geringe Dämpfung und hohe Signalintegrität erforderlich sind.

Vorteile

Dieses Glasfaser-Duplexkabel bietet eine stabile Singlemode-Übertragung mit geringer Einfügedämpfung und gleichbleibender Leistung über große Entfernungen. Die Kombination aus LC- und SC-Steckern bietet Kompatibilität mit einer Vielzahl von Geräten in Patchpanels, Switches und optischen Transceivern. Die Länge von 7,5 m ermöglicht eine flexible Platzierung und Führung in Verteilerschränken oder Datenschränken und reduziert den Bedarf an zusätzlichen Adaptern. Die Konstruktion des Kabels unterstützt die standardisierten Wellenlängen- und Dämpfungseigenschaften von OS2 für eine zuverlässige Signalausbreitung.

Geeignet für

• Verbindung von Switches, Routern und optischen Transceivern in Rechenzentren und Serverräumen
• Patchpanel-zu-Geräte-Verbindungen in Telekommunikations- und Unternehmensnetzwerken
• Punkt-zu-Punkt-Singlemode-Glasfaserverbindungen, die Duplex-Kommunikation erfordern
• Glasfaserverteilerschränke und Backbone-Verkabelung innerhalb von Gebäuden

Technische Daten

• Fasertyp: Singlemode OS2
• Kern-/Manteldurchmesser: 9/125 µm
• Stecker an einem Ende: 2× LC (Duplex)
• Stecker am anderen Ende: 2× SC (Duplex)
• Kabellänge: 7,5 m
• Übertragungsmodus: Vollduplex
• Typische Anwendungswellenlängen: kompatibel mit 1310 nm und 1550 nm

Anwendung

Führen Sie das Kabel entlang von Kabeltrassen oder durch Kabelmanagementsysteme, um scharfe Biegungen und mechanische Beanspruchung zu vermeiden. Stecken Sie die LC-Stecker in passende LC-Ports und die SC-Stecker in entsprechende SC-Ports, wobei Sie auf die korrekte Polarität für Sende- und Empfangskanäle achten müssen, um die Duplex-Kommunikation aufrechtzuerhalten. Stellen Sie sicher, dass die Steckerendflächen vor dem Einstecken sauber sind, um Signalverluste zu vermeiden; verwenden Sie geeignete Reinigungswerkzeuge, wenn Verschmutzungen vorhanden sind. Testen Sie nach der Installation die Verbindung mit einem optischen Leistungsmesser oder einem zertifizierten Fasertester, um zu bestätigen, dass Dämpfung und Durchgang den Netzwerkanforderungen entsprechen.

Empfehlungen

Halten Sie die Biegeradien über dem vom Hersteller angegebenen Minimum ein (vermeiden Sie enge Schlaufen), halten Sie die Steckerendflächen sauber und führen Sie nach der Installation optische Tests durch. Lagern und handhaben Sie das Kabel so, dass übermäßige Zugkräfte vermieden werden, und schützen Sie die Stecker mit Staubkappen, wenn sie nicht verwendet werden.
