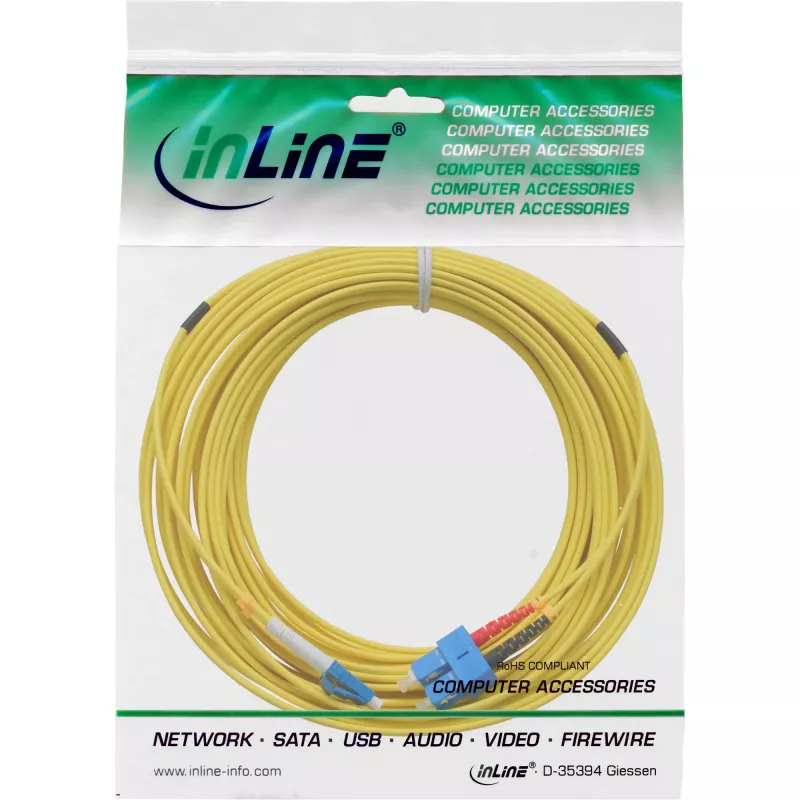

InLine Glasfaser-Duplexkabel, LC/SC, 9/125µm, OS2, 5m

Das InLine Glasfaser-Duplexkabel LC/SC 9/125µm OS2 5m ist eine Duplex-Multimode-Konfektionierung, die für Singlemode-OS2-Netzwerke ausgelegt ist. Mit zwei LC-Steckern an einem Ende und zwei SC-Steckern am anderen bietet das Kabel eine Vollduplex-Übertragung über eine Länge von 5 Metern. Der Kern-/Manteldurchmesser von 9/125µm unterstützt langstreckentaugliche, verlustarme Singlemode-Verbindungen, die üblicherweise in Telekommunikations- und Rechenzentrumsumgebungen eingesetzt werden.

Vorteile

Dieses Glasfaser-Duplexkabel bietet eine stabile, dämpfungsarme Signalübertragung, die den Eigenschaften von OS2-Singlemode-Fasern entspricht. Die Kombination aus LC- und SC-Steckern ermöglicht Kompatibilität mit einer breiten Palette von Netzwerkgeräten und Patchpanels. Die Duplexkonstruktion gewährleistet gleichzeitigen bidirektionalen Datenfluss, während die 5 Meter Länge Flexibilität für Verbindungen zwischen Racks oder von Geräten zu Patchpanels bietet, ohne übermäßigen Kabelüberschuss.

Geeignet für

• Querverbindungen zwischen Switches, Routern und optischen Transceivern in Rechenzentren
• Telekommunikations-Backbone- und Zugangsnetze, die OS2-Singlemode-Verbindungen erfordern
• Verbindungen von Patchpanels zu Geräten, bei denen LC- und SC-Schnittstellen überbrückt werden müssen
• Labor- und Testumgebungen, die kurze, kontrolliert lange Glasfaserverbindungen benötigen

Wichtige Spezifikationen

• Fasertyp: Singlemode OS2
• Kern-/Manteldurchmesser: 9/125 µm

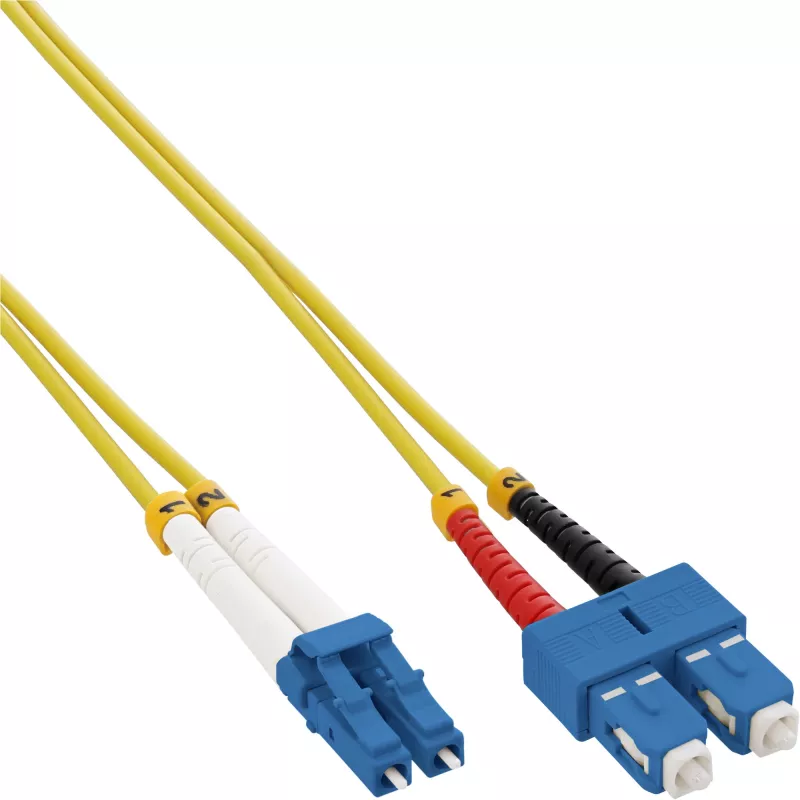

• Stecker A (ein Ende): 2 × LC (Duplex)
• Stecker B (anderes Ende): 2 × SC (Duplex)
• Länge: 5 m
• Duplexkonfiguration für bidirektionale Übertragung
• Typische Anwendung: Innenbereich-Patchung und Geräteverbindungen

Verwendung

Verlegen Sie das InLine Glasfaser-Duplexkabel zwischen Geräten und achten Sie auf sanfte Biegungen und vermeiden Sie enge Radien, um eine Erhöhung der Dämpfung zu verhindern. Stecken Sie die LC-Stecker in passende LC-Ports und die SC-Stecker in SC-Ports, bis sie einrasten oder fest sitzen. Verwenden Sie geeignete Staubschutzkappen, wenn die Stecker nicht verwendet werden, und überprüfen Sie Polarität und Duplexausrichtung, um Sende- und Empfangsports an den angeschlossenen Geräten anzupassen. Testen Sie nach der Installation die optische Strecke mit geeigneten Glasfasertestgeräten, um Einfügedämpfung und Durchgang zu bestätigen.

Empfehlungen

Fassen Sie Stecker am Knickschutz oder Gehäuse an und vermeiden Sie Berührung der Stirnfläche der Ferrule. Reinigen Sie die Stirnflächen der Stecker vor dem Verbinden mit zugelassenen Glasfaser-Reinigungswerkzeugen. Halten Sie den vom Kabelhersteller angegebenen Mindestbiegeradius ein und lagern Sie überschüssiges Kabel so, dass Knicke vermieden werden. Führen Sie bei kritischen Verbindungen nach der Installation Messungen der Einfügedämpfung und Rückflussdämpfung durch, um die Einhaltung der Netzwerkanforderungen sicherzustellen.
