InLine Glasfaser-Duplexkabel LC/SC 50/125µm OM5 88645Q

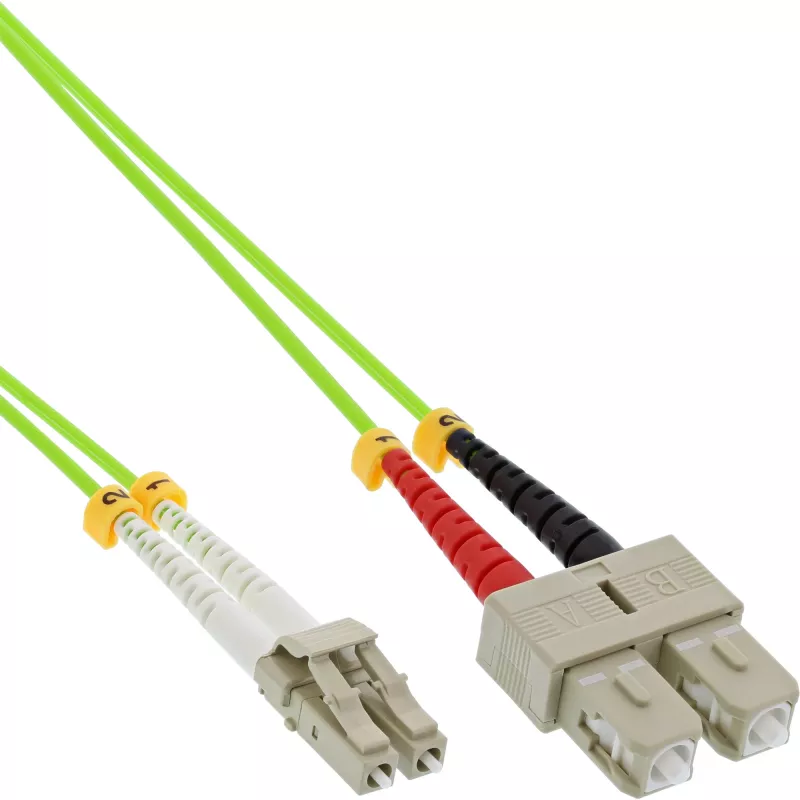

Das InLine Glasfaser-Duplexkabel LC/SC 50/125µm OM5 88645Q ist ein 5-Meter-Multimode-Patchkabel, das für zuverlässige Hochgeschwindigkeits-Datenübertragung in strukturierten Verkabelungsumgebungen entwickelt wurde. Es verfügt über ein 50/125 µm Kern-/Mantel-Multimode-Profil, das den OM5-Spezifikationen entspricht, und ist an einem Ende mit zwei LC-Steckverbindern und am anderen Ende mit zwei SC-Steckverbindern konfektioniert, was die Duplex-Vollbandkommunikation zwischen kompatiblen Netzwerkgeräten unterstützt.

Vorteile

Dieses OM5-Multimode-Glasfaserkabel bietet geringe Einfügedämpfung und konsistente optische Leistung über einen weiten Wellenlängenbereich und ermöglicht so eine verbesserte Bandbreite für Kurz- und Mittelstreckenverbindungen. Die Kombination aus LC- und SC-Steckverbindern gewährleistet eine breite Kompatibilität mit aktiven Geräten und Patchpanels, während die Duplex-Konfiguration gleichzeitige Sende- und Empfangskanäle unterstützt. Die Länge von 5 m gleicht Reichweite und Handhabbarkeit für Verbindungen auf Rack- und Tischebene aus.

Geeignet für

• Patchverbindungen zwischen Switches, Transceivern und Patchpanels in Rechenzentren und Serverräumen
• Verbindungen zwischen Multimode-SFP+/SFP28- oder QSFP+-Modulen und Glasfaserverteilerpanels
• Verkabelungen mit hoher Packungsdichte, die Duplex-Multimode-Verbindungen mit LC- und SC-Abschlüssen erfordern
• Kurz- bis mittellange optische Multimode-Verbindungen in Unternehmensnetzwerken

Wichtige Spezifikationen

• Fasertyp: Multimode OM5
• Kern-/Manteldurchmesser: 50/125 µm
• Steckverbindertypen: 2×LC (ein Ende) auf 2×SC (anderes Ende)
• Duplex-Konfiguration: Ja (gepaartes Senden/Empfangen)
• Länge: 5 m
• Leistung: Entwickelt für breitbandigen Multimode-Betrieb über mehrere Wellenlängen

Anwendung

Verlegen Sie das Glasfaserkabel unter Vermeidung scharfer Biegungen und enger Radien; befolgen Sie die empfohlenen Biegeradienrichtlinien für OM5-Multimode-Fasern. Stecken Sie die LC- und SC-Steckverbinder in die passenden Anschlüsse an Transceivern, Switches oder Patchpanels und achten Sie auf die richtige Ausrichtung sowie die korrekte Zuordnung von Sende- und Empfangskanälen. Befestigen Sie Kabelführungsschellen oder -binder, um Zugbelastung an den Steckverbindern zu vermeiden. Überprüfen Sie vor Inbetriebnahme der Verbindungen die Kontinuität und die optische Dämpfung mit geeigneten Testgeräten.

Empfehlungen

Behandeln Sie die Faserenden mit Sorgfalt, lassen Sie Schutzkappen auf ungenutzten Steckverbindern und reinigen Sie die Steckerendflächen mit zugelassenen Faserreinigungswerkzeugen, um eine optimale optische Leistung zu erhalten. Vermeiden Sie übermäßige Zugbelastung und halten Sie die Kabelbiegeradien gemäß den Herstellerrichtlinien für OM5-Multimode-Fasern ein.
