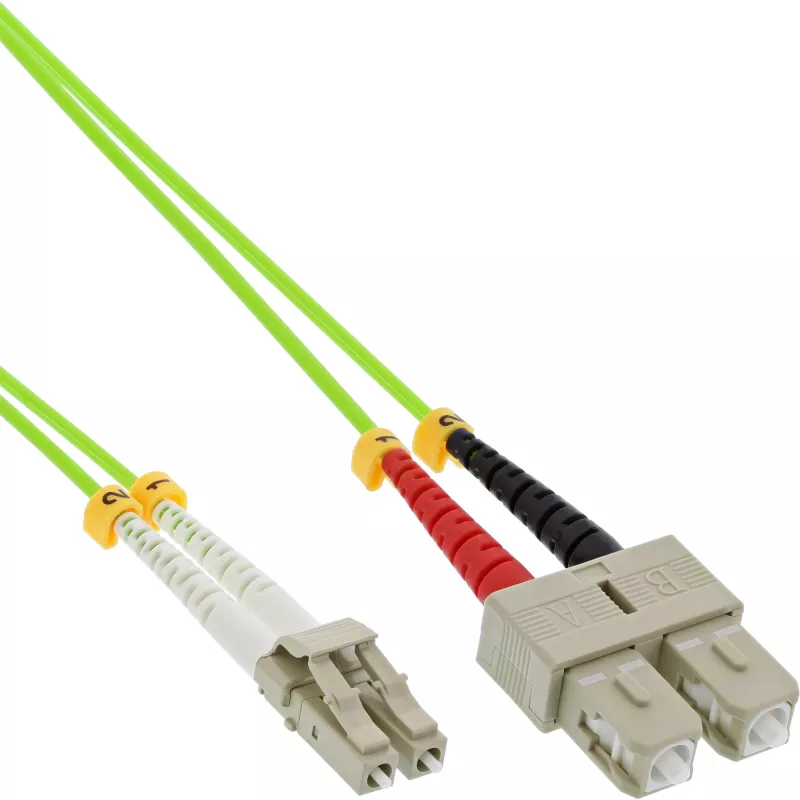

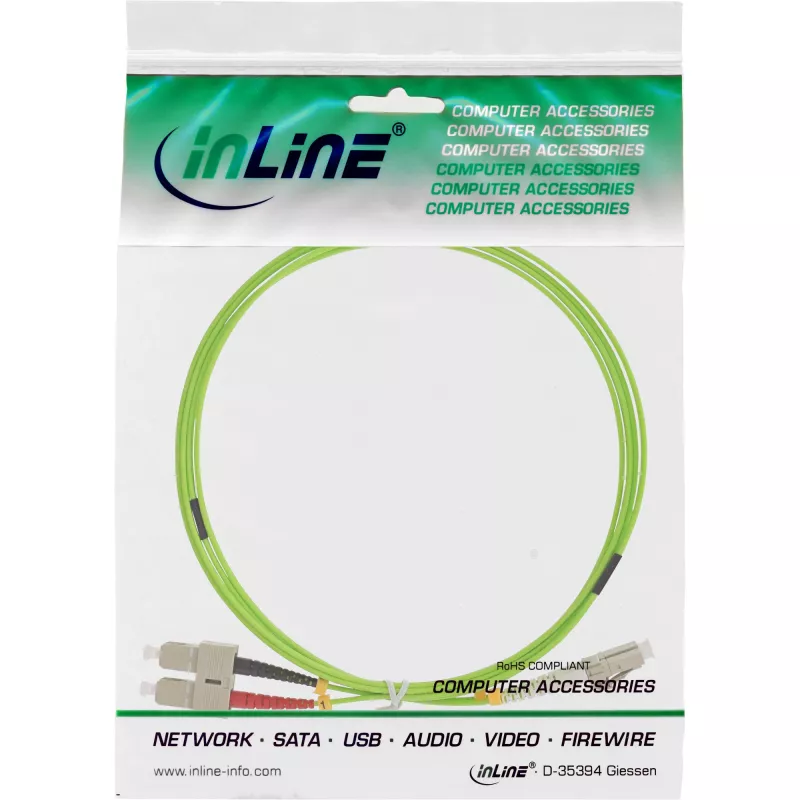

InLine Glasfaser-Duplexkabel LC/SC 50/125µm OM5 3m

Das InLine Glasfaser-Duplexkabel LC/SC 50/125µm OM5 3m ist ein Multimode-Duplex-Patchkabel für die Hochgeschwindigkeits-Datenübertragung in strukturierten Netzwerken. Mit zwei LC-Steckern an einem Ende und zwei SC-Steckern am anderen Ende verwendet dieses 3-Meter-Kabel OM5-Fasern mit einem 50/125 µm Kern-/Mantelprofil für Multimode-Verbindungen über kurze und mittlere Entfernungen. Das Kabel eignet sich zum Anschluss von Transceivern, Patchpanels und Netzwerk-Switches, wenn Duplex-LC-auf-SC-Konnektivität erforderlich ist, und seine Konstruktion unterstützt zuverlässige Signalintegrität und niedrige Einfügedämpfung.

Vorteile

Der OM5-Fasertyp optimiert die breitbandige Multimode-Leistung und ist mit gängigen Multimode-Systemen kompatibel, was eine verbesserte Unterstützung für Wellenlängenmultiplexing über kurze Entfernungen ermöglicht. Die Duplex-Konfiguration bietet gleichzeitige Sende- und Empfangspfade und reduziert so die Verkabelungskomplexität für bidirektionale Verbindungen. LC- und SC-Steckertypen bieten eine Mischung aus kompakten und robusten Anschlüssen für verschiedene Geräteports. Die 3-m-Länge balanciert Flexibilität und Reichweite für typische Verbindungen zwischen Racks oder vom Gerät zum Panel.

Geeignet für

• Rechnenzentrum-Patching zwischen Switches, Transceivern und Patchpanels
• Hochgeschwindigkeits-Multimode-Verbindungen in Unternehmens-LANs und Campus-Netzwerken
• Fibre-Channel- und Ethernet-Multimode-Verbindungen bis zur Multimode-Entfernungsgrenze
• Erweiterung oder Aufrüstung bestehender LC-auf-SC-Duplex-Strecken

Wichtige Spezifikationen

• Fasertyp: OM5-Multimode
• Kern-/Manteldurchmesser: 50/125 µm
• Stecker A: Duplex-LC (2 Fasern)
• Stecker B: Duplex-SC (2 Fasern)
• Länge: 3 m
• Polarität: Duplex (separate TX- und RX-Fasern)
• Typische Anwendung: Multimode-Patching und Kurzstreckenverbindungen

Verwendung

Überprüfen Sie beide Steckerstirnflächen und Geräteports vor dem Einstecken auf Staub oder Beschädigungen. Richten Sie den LC-Duplex-Stecker aus und stecken Sie ihn in den LC-Port und den SC-Duplex-Stecker in den SC-Adapter oder -Port bis zum Einrasten. Achten Sie auf die richtige Polarität, indem Sie Sende- und Empfangskanäle an jedem Ende abgleichen. Vermeiden Sie es, das Kabel über den minimalen Biegeradius hinaus zu biegen, und sichern Sie das Kabel, um Zugbelastungen an den Steckerschnittstellen zu verhindern. Ziehen Sie beim Trennen am Steckergehäuse und nicht am Kabelmantel, um die Faserintegrität zu schützen.

Empfehlungen

Für eine optimale Leistung kombinieren Sie es mit sauberen Adaptern und geeigneten Multimode-Transceivern. Führen Sie regelmäßig eine Stirnflächenreinigung und -prüfung durch und verlegen Sie das Kabel so, dass enge Biegungen, Knicke oder Druckkräfte vermieden werden, die die Dämpfung erhöhen oder physische Schäden verursachen könnten.
