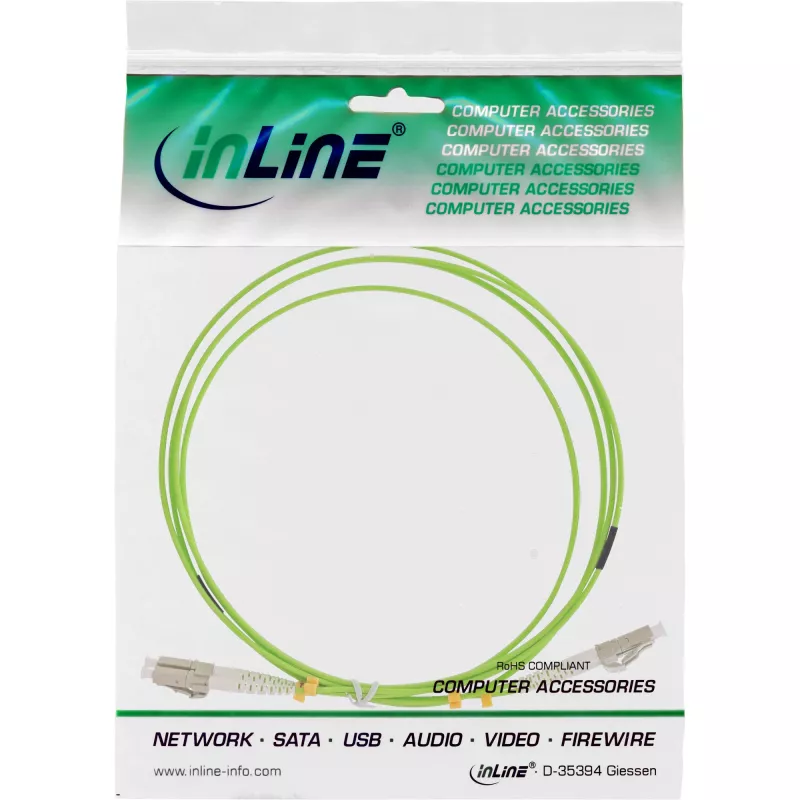

InLine Glasfaser-Duplexkabel LC/LC 50/125µm OM5 7,5 m

Das InLine Glasfaser-Duplexkabel LC/LC 50/125µm OM5 7,5 m ist ein Multimode-Duplex-Glasfaserkabel, das für die Vollduplex-Datenübertragung über kurze bis mittlere Entfernungen entwickelt wurde. Es verwendet eine 50/125-µm-Kern/Mantel-Geometrie mit OM5-Gradientenindex-Multimodefaser, die für Breitband- und Kurzwellen-Wellenlängenmultiplex (SWDM) optimiert ist. Beide Enden sind mit LC-Duplex-Steckern abgeschlossen, die kompakte, zuverlässige Verbindungen für Switches, Transceiver, Patchpanels und Netzwerkgeräte in Rechenzentren und Unternehmensinstallationen bieten.

Vorteile

Dieses LC/LC-Duplexkabel bietet eine geringe Einfügedämpfung und eine konsistente optische Leistung über mehrere Wellenlängen und unterstützt eine höhere Bandbreitendichte im Vergleich zu älteren Multimode-Varianten. Das OM5-Faserdesign verbessert die Leistung für SWDM-fähige Transceiver und reduziert die Notwendigkeit mehrerer Singlemode-Verbindungen für einige Mehrwellenlängen-Anwendungen. Eine Länge von 7,5 Metern bietet Flexibilität für Rack-zu-Rack- oder Geräte-zu-Patchpanel-Verbindungen, während die Signalintegrität in typischen strukturierten Verkabelungsumgebungen erhalten bleibt.

Geeignet für

• Patchverbindungen im Rechenzentrum zwischen Switches, Servern und Transceivern
• Unternehmens-LANs und Campus-Netzwerke mit hoher Bandbreite
• Kurzwellen-Wellenlängenmultiplex (SWDM)-Anwendungen
• Glasfaser-Patchpanels und vorkonfektionierte Baugruppen

Wichtige Spezifikationen

• Fasertyp: Multimode OM5 (Gradientenindex)
• Kern-/Manteldurchmesser: 50/125 µm

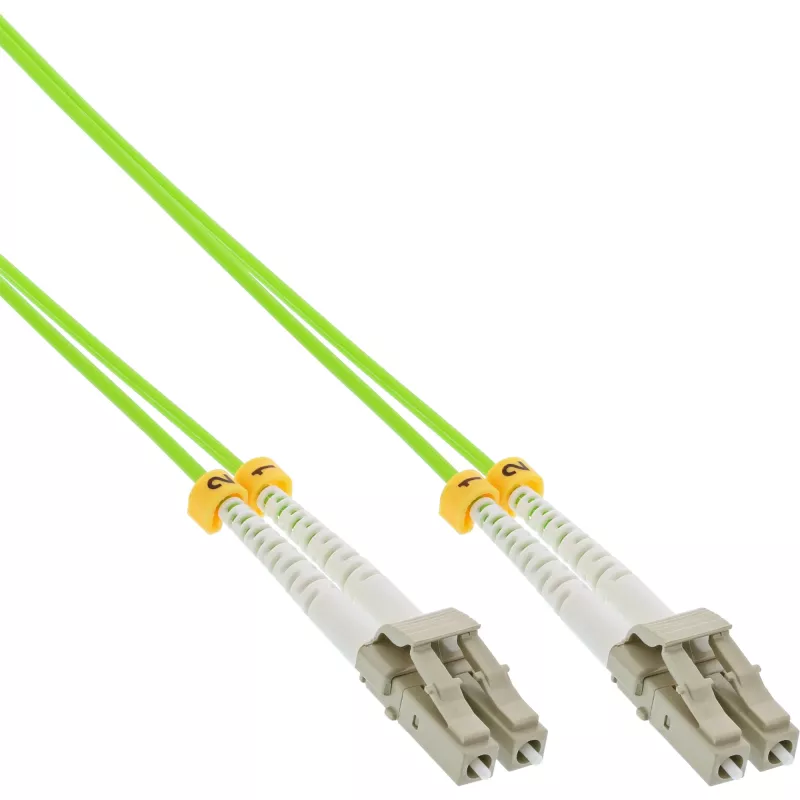

• Steckverbindertyp: LC-Duplex an beiden Enden
• Länge: 7,5 Meter
• Politur: Werksseitig polierte Endflächen für geringe Rückflussdämpfung
• Duplex-Konfiguration für Vollduplex-Verbindungen
• Typische Anwendungen: Multimode-Verbindungen mit hoher Bandbreite über kurze bis mittlere Entfernungen

Verwendung

Überprüfen Sie Steckverbinder und Faserendflächen vor der Installation auf Staub oder Verunreinigungen; reinigen Sie sie bei Bedarf mit geeigneten Glasfaser-Reinigungswerkzeugen. Verlegen Sie das Kabel in Kabelmanagement-Trassen oder durch Patchkanäle, wobei der Biegeradius nicht überschritten und das Kabel gesichert werden muss, um Zugbelastungen an den Steckverbindern zu vermeiden. Stecken Sie die LC-Duplex-Stecker in kompatible LC-Ports an den Geräten und achten Sie auf die richtige Polarität für die Sende-/Empfangsausrichtung. Überprüfen Sie die Verbindungsleistung nach der Installation mit einem optischen Leistungsmesser oder über die Transceiver-Diagnose.

Empfehlungen

Fassen Sie Steckverbinder nur am Knickschutz oder Gehäuse an, vermeiden Sie die Berührung der Endflächen und lassen Sie die schützenden Staubkappen bis zur endgültigen Verbindung aufgesetzt. Halten Sie den für Multimode-Fasern vorgeschriebenen Mindestbiegeradius ein, vermeiden Sie übermäßige Zugkräfte und führen Sie nach der Installation eine Ende-zu-Ende-Prüfung durch, um das optische Budget und die Verbindungsintegrität zu bestätigen.
