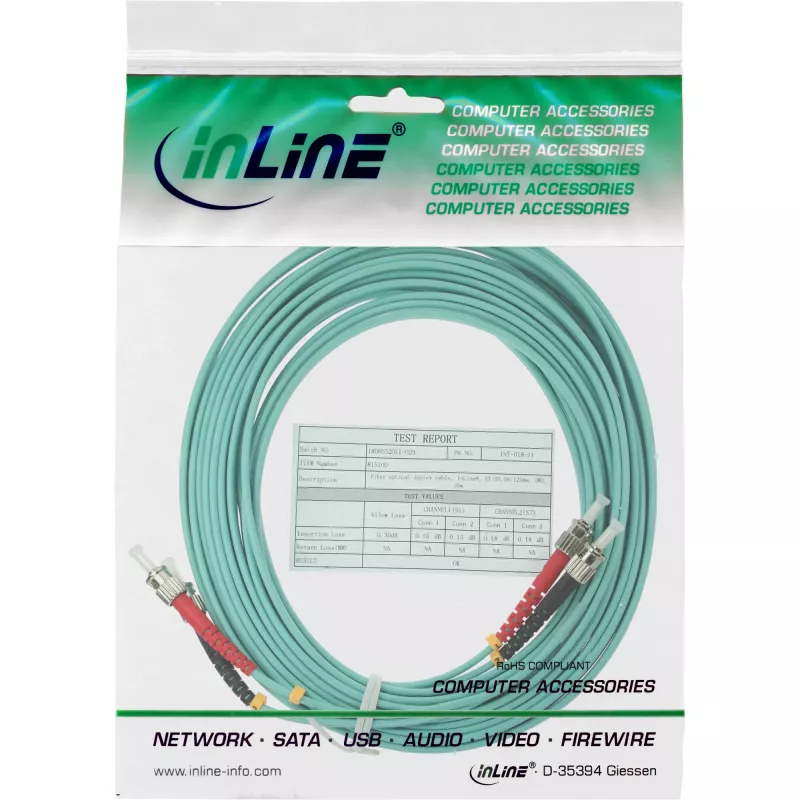

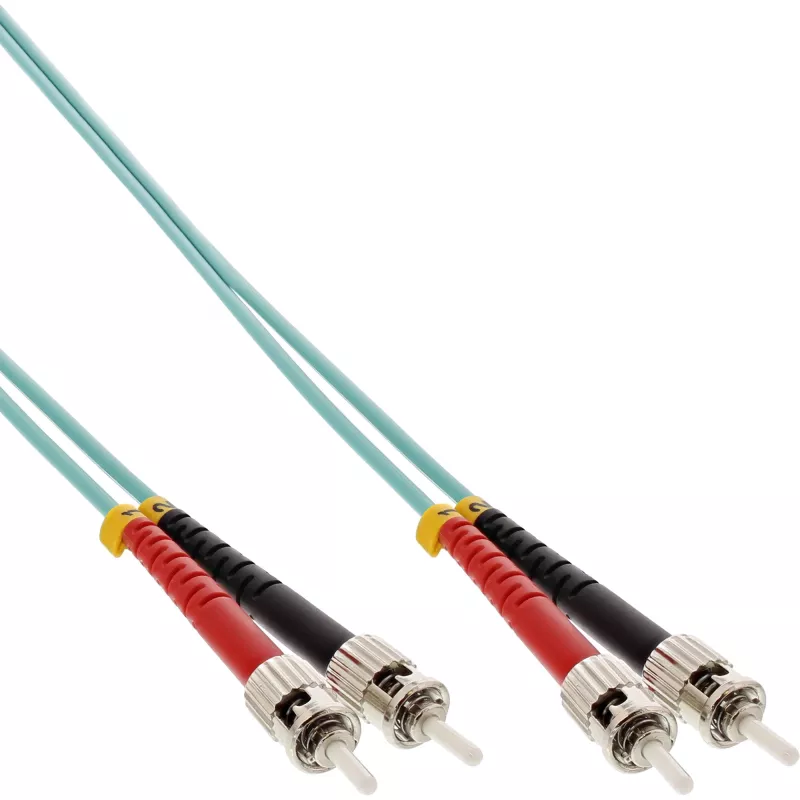

InLine Fiber Optical Duplex Kabel ST/ST 50/125µm OM3 15m

Das InLine LWL-Duplexkabel ST/ST 50/125µm OM3 15m ist ein Multimode-Duplex-Patchkabel, das für Hochgeschwindigkeits-Netzwerkverbindungen ausgelegt ist. Mit OM3-Grad 50/125 µm Glasfaser und ST-Steckern an beiden Enden unterstützt das Kabel Vollduplex-Datenübertragung über eine Länge von 15 Metern. Die Konstruktion ist für den Einsatz in strukturierter Verkabelung, Serverräumen, Backbone-Strecken und Geräte-Patching vorgesehen, wo verlustarme, vorhersagbare Multimode-Leistung erforderlich ist.

Vorteile

Dieses Duplex-Glasfaserkabel bietet OM3-Multimode-Leistung, optimiert für 10 Gigabit Ethernet und parallele Optik-Anwendungen auf moderaten Entfernungen. Die 50/125 µm Kern-/Mantelgeometrie sorgt für konsistente Modenbandbreite und geringe Dämpfung. ST-Bajonettstecker gewährleisten sichere, wiederholbare Steckungen in Legacy- und gemischten Steckerumgebungen, während die Duplex-Anordnung die Polarität für gleichzeitige Sende- und Empfangskanäle beibehält. Die 15 m Länge gleicht Reichweite und Handhabbarkeit für Rack-zu-Rack- oder Rack-zu-Gerät-Verbindungen aus.

Geeignet für

• 10 Gigabit Ethernet-Verbindungen in Rechenzentren und LANs
• Multimode-optische Backbones und Patchfelder
• Anschließen von Switches, Servern, SAN-Geräten und Transceivern mit ST-Schnittstellen
• Kurze bis mittellange Glasfaserstrecken innerhalb von Telekommunikationsräumen oder zwischen Schränken

Wichtige Spezifikationen

• Fasertyp: Multimode OM3
• Kern-/Manteldurchmesser: 50/125 µm
• Steckertyp: ST auf ST Duplex (Bajonett)
• Länge: 15 Meter
• Polarität: Duplex (getrennte Sende- und Empfangsfasern)
• Typische Anwendungen: 10 GBASE-SR, Multimode-Kurzstreckenverbindungen
• Außenmantel: flexibler Kabelmantel, geeignet für den Innenbereich

Anwendung

Überprüfen Sie die Steckerendflächen vor der Installation auf Sauberkeit und reinigen Sie sie bei Bedarf mit geeigneten Glasfaser-Reinigungswerkzeugen. Stellen Sie sicher, dass der Anschlusstyp an Ihrem Netzwerkgerät mit ST-Steckern kompatibel ist, oder verwenden Sie bei Bedarf Adapter/Konverter. Verbinden Sie jeden ST-Stecker, indem Sie das Bajonett ausrichten und durch Drehen verriegeln; achten Sie auf die korrekte Duplex-Ausrichtung, sodass die Sendefaser an einem Ende mit der Empfangsfaser am anderen Ende verbunden ist. Verlegen Sie das Kabel so, dass scharfe Biegungen, die den minimalen Biegeradius der Faser überschreiten, vermieden werden, und sichern Sie es mit Kabelmanagement-Hardware, um Zugbelastungen zu verhindern.

Empfehlungen

Für optimale Leistung verwenden Sie dieses OM3-Duplexkabel innerhalb der vorgesehenen Multimode-Reichweitengrenzen (typische 10-Gigabit-Entfernungen) und halten Sie die Steckerendflächen sauber. Vermeiden Sie enge Biegungen und mechanische Belastungen und lagern Sie das Kabel aufgewickelt ohne Knicke, wenn es nicht verwendet wird. Wenn keine ST-Anschlüsse verfügbar sind, verwenden Sie geeignete Adaptermodule oder konvertieren Sie mit einem kompatiblen Patchfeld auf den erforderlichen Steckertyp.
