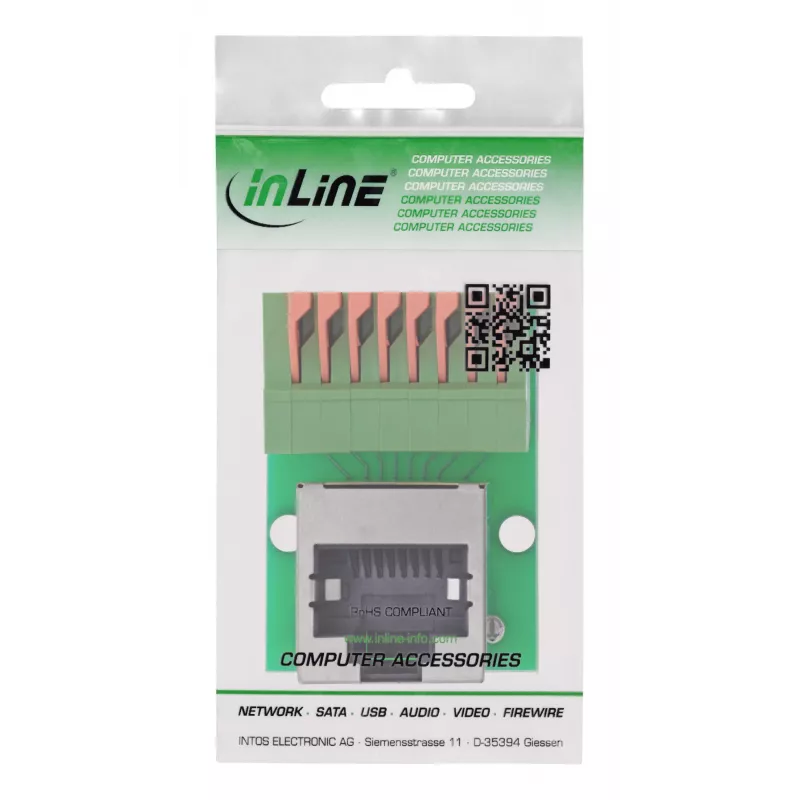

InLine 92505G Drahtverbinder RJ45 Cat.5e 8P8C / Klemmblock, 8-polig Grün

Push-in-Klemme für schnelle Verdrahtung:Einzelne Adern (18–26 AWG) lassen sich schnell einstecken – zum Lösen genügt ein Schlitzschraubendreher ≤ 2,5 mm.
Strukturierte Netzwerkanbindung über Cat.5e:Die geschirmte Buchse erfüllt die Anforderungen der Kategorie 5e und bietet eine stabile Ethernet-Verbindung für Prototypen, Testsysteme und industrielle Umgebungen.
Abgewinkeltes Design für platzsparende Verkabelung:Die 90° abgewinkelte RJ45-Buchse (8P8C) eignet sich ideal für Einbauten mit geringer Einbautiefe – z. B. in Wandgehäusen, Racks oder flachen Verteilfeldern.
Vielseitiger Einsatz in der Industrie:Ideal für Embedded-Systeme, Testaufbauten, temporäre Netzwerkanschlüsse oder den Schaltschrankbau – überall dort, wo schnelle Drahtwechsel nötig sind.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Bemessungsstrom von 1,0 A pro Pin gewährleisten eine stabile Signalübertragung – auch unter Dauerlast in industriellen Anwendungen.

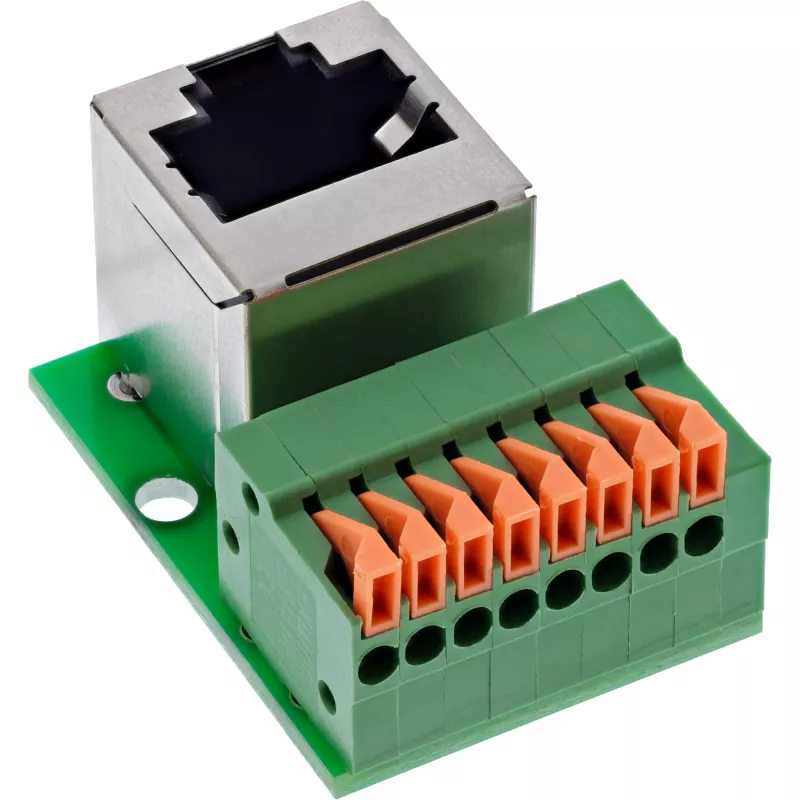

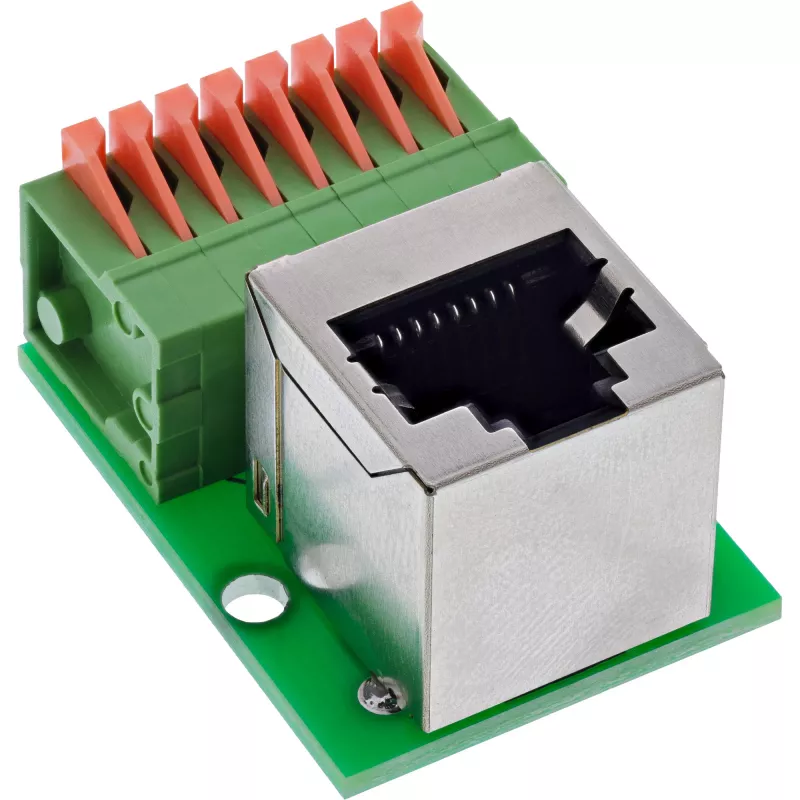

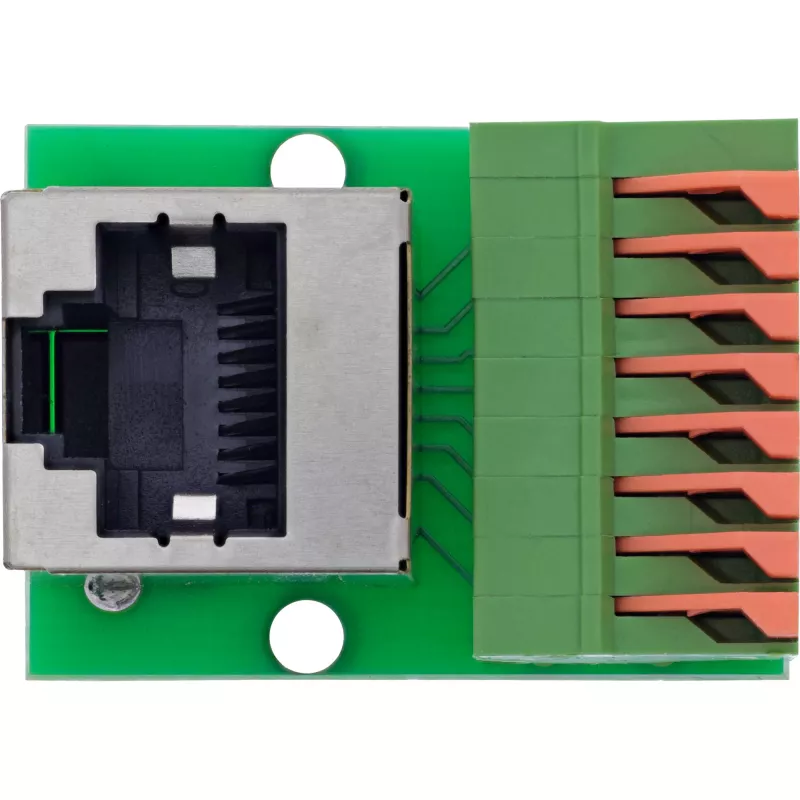

Der InLine® RJ45-Klemmblockadapter mit abgewinkelter Cat.5e-Buchse und Push-in-Klemme wurde speziell für platzbeschränkte Netzwerkanschlüsse entwickelt. Die geschirmte RJ45-Buchse (8P8C, 90° abgewinkelt) ist direkt mit einer 8-poligen Push-in-Klemmleiste verbunden und ermöglicht den schnellen Anschluss offener Drahtenden – ohne Löten oder Schrauben.
Die Push-in-Technologie eignet sich ideal für Anwendungen mit häufigem Drahtwechsel, z. B. in Testumgebungen, Prototypen oder Embedded-Systemen. Einzelne Adern im Bereich 18–26 AWG lassen sich problemlos einstecken. Zum Lösen genügt ein handelsüblicher Schlitzschraubendreher ≤ 2,5 mm.
Dank der kompakten Bauform (nur 33 mm Höhe) und abgewinkelter Buchsenlage eignet sich der Adapter besonders für den Einsatz in engen Gehäusen oder flachen Verteilfeldern. Die zuverlässige Verarbeitung und geprüften elektrischen Eigenschaften sorgen für einen sicheren Betrieb – auch in industriellen Umgebungen.

RJ45-Schnittstelle:Cat.5e, 8P8C-Buchse (geschirmt, 90° abgewinkelt)
Anschlusssystem:Push-in-Klemme (Federzugtechnik)
Polzahl:8 Signale (1:1 verbunden)
Anschlussbereich:18–26 AWG (massiv oder Litze mit Aderendhülse)
Betätigung:Lösen mit Schlitzschraubendreher ≤ 2,5 mm
Bemessungsstrom:1,0 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10 °C bis +70 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen:ca. 36 × 24 × 18 mm (L × B × H)

InLine 92505G. Anschluss: RJ45 Cat.5e 8P8C / Klemmblock, 8-polig, Produktfarbe: Grün, Steckverbindergeschlecht: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Gewicht: 11 g, Breite: 24 mm, Tiefe: 43 mm. Menge pro Packung: 1 Stück, Packungsvolumen: 100 cm³, Verpackungsart: Polybag. Herkunftsland: Taiwan
