InLine 92504G Kabelverbinder USB-A / Klemmleiste, 5-polig Schwarz, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Integriertes USB-Kabel für flexible Anwendungen: Das 1-Meter-Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Löten.
Eindeutige Klemmenbelegung & sicherer Kontakt: 5-polige Klemmen mit Druckplatte, eindeutig beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Prüfung und Prototyping.
Vielseitiger Einsatz in der Industrie:Für den schnellen Anschluss von USB 2.0 Signalen in Prüfaufbauten, Laboren, Inbetriebnahme oder Fehlersuche – ohne Löten.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und in industriellen Umgebungen.

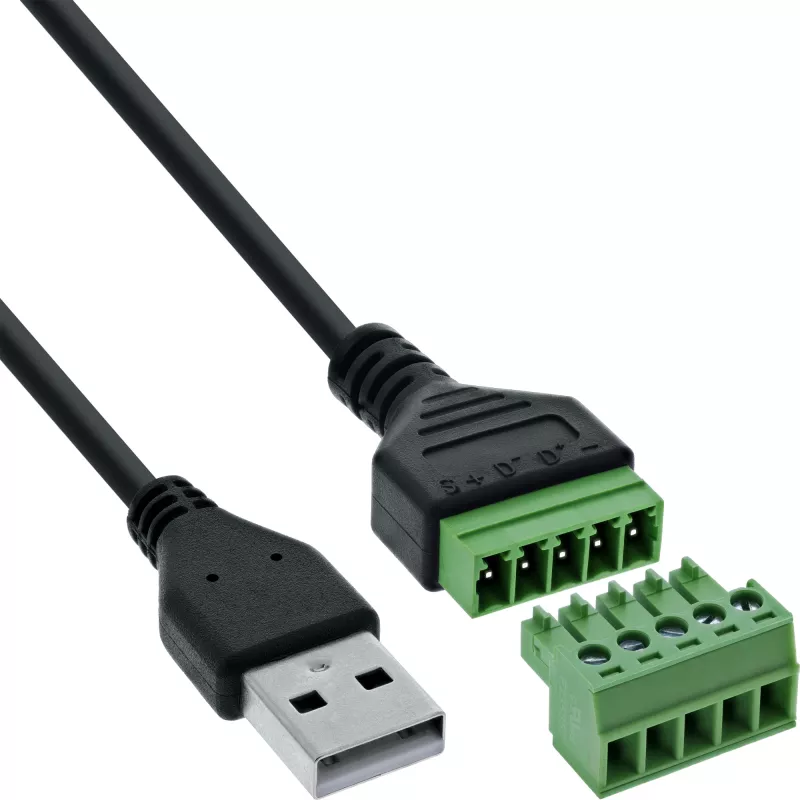

Der InLine® USB‑A 2.0 Klemmleistenadapter mit fest integriertem Anschlusskabel kombiniert eine steckbare USB-Verbindung mit der Flexibilität offener Signalführung. Der USB‑A-Stecker ist direkt mit einer 5-poligen Schraubklemme verbunden – ideal für Prüfplätze, Diagnosegeräte, Embedded-Systeme oder Laboranwendungen.

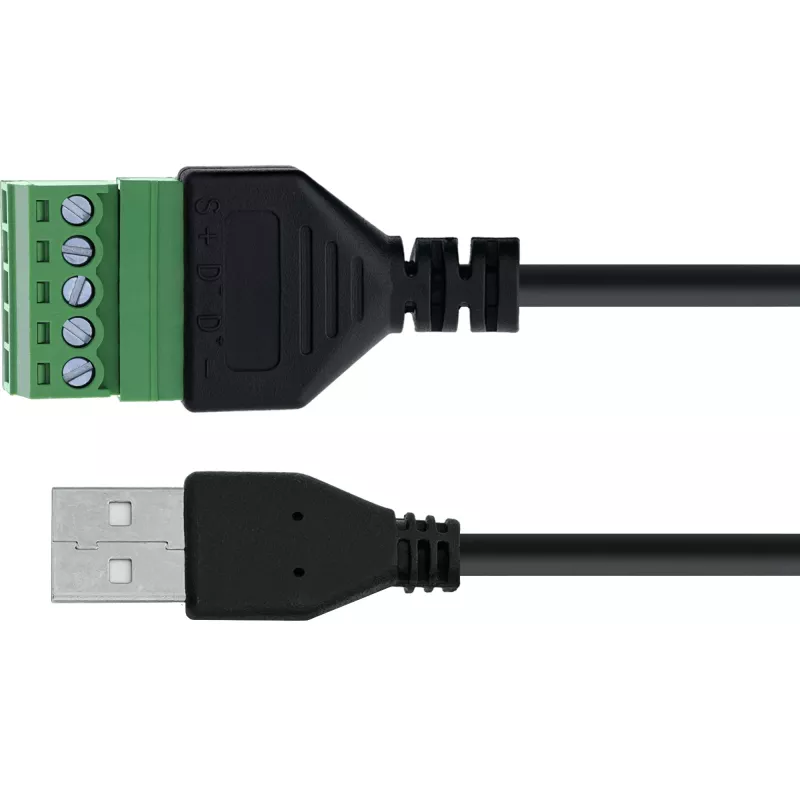

Die Klemmen sind eindeutig beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine einfache und zuverlässige Signalführung. Die Klemmen mit 5,0 mm Rastermaß unterstützen Litzen und Drähte im Bereich 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das ca. 1 m lange USB-Kabel spart zusätzliche Verdrahtungszeit und ermöglicht den sofortigen Einsatz ohne Adapter oder Löten. Eine EVA-Isolierschicht schützt bei der Installation auf leitfähigen Oberflächen.

USB-Schnittstelle:USB‑A 2.0, Stecker
Kabellänge:ca. 1 m (PVC, fest integriert)
Polzahl / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Raster
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationswiderstand):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen:Klemmleiste ca. 50 × 21,2 × 18,4 mm (L × B × H)

InLine 92504G. Anschluss: USB-A / Klemmleiste, 5-polig, Produktfarbe: Schwarz, Grün, Steckverbindergeschlecht: Männlich/Weiblich. Compliance-Zertifikate: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 20 x 1000 x 14 mm, Gewicht: 34 g, Kabellänge: 1 m. Menge pro Packung: 1 St., Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Herkunftsland: Taiwan

Verwendung

Isolieren Sie die USB-Signaldrähte auf die empfohlene Länge ab, führen Sie die Leiter in die entsprechend beschrifteten Klemmen (1–5) ein und ziehen Sie die Druckplattenschrauben mit einem Schlitzschraubendreher ≤ 2,5 mm fest. Verbinden Sie den USB-A-Stecker mit dem Host oder Gerät. Das fest integrierte Kabel macht zusätzliche Adapter oder Lötarbeiten überflüssig. Stellen Sie sicher, dass die EVA-Isolierschicht auf leitfähigen Oberflächen aufliegt, um das Risiko von Kurzschlüssen während der Platzierung zu verringern.

Empfehlungen

Verwenden Sie den Adapter für temporäre oder Prüfverbindungen; befolgen Sie für dauerhafte Installationen die Richtlinien des Geräteherstellers. Überschreiten Sie nicht den Nennstrom von 0,7 A pro Pin und halten Sie die Betriebstemperatur zwischen –20 °C und +105 °C ein. Überprüfen Sie die korrekte Klemmenbelegung, bevor Sie die USB-VBUS (5 V DC) mit Spannung versorgen.
