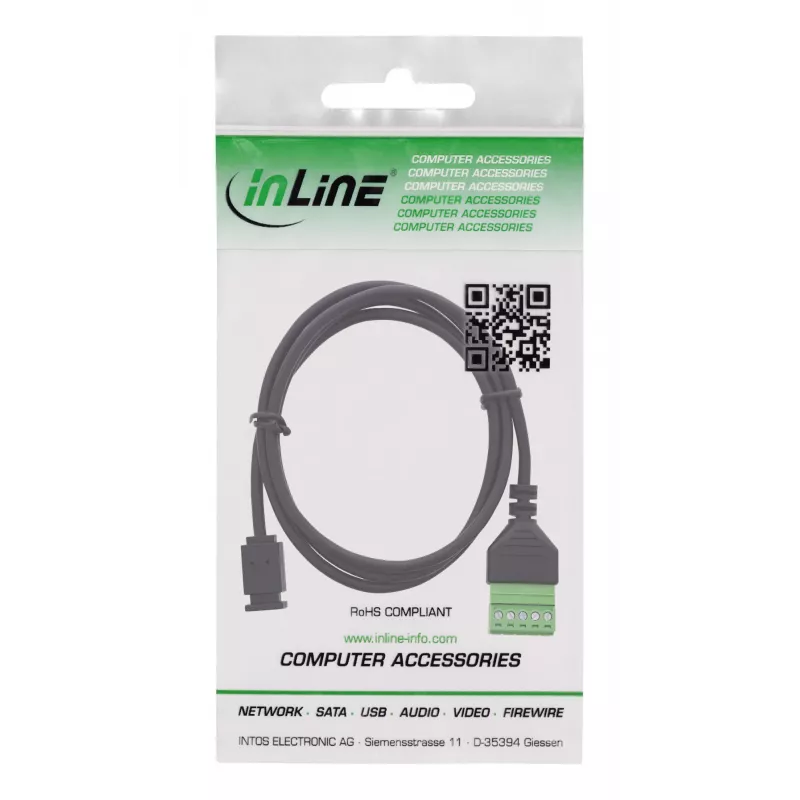

InLine 92504D Drahtverbinder Micro-USB / Klemmleiste, 5-polig Schwarz, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Integriertes USB-Kabel für flexible Anwendungen: Das 1-Meter-Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Löten.
Klare Klemmenbelegung und sicherer Kontakt: 5-polige Klemmen mit Druckplatte, eindeutig beschriftet mit 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Prüfung und Prototyping.
Vielseitiger Einsatz in der Industrie:Für den schnellen Anschluss von USB-2.0-Signalen in Prüfaufbauten, Laboren, Inbetriebnahme oder Fehlersuche – ohne Löten.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Bemessungsstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – selbst unter Dauerlast und in industriellen Umgebungen.

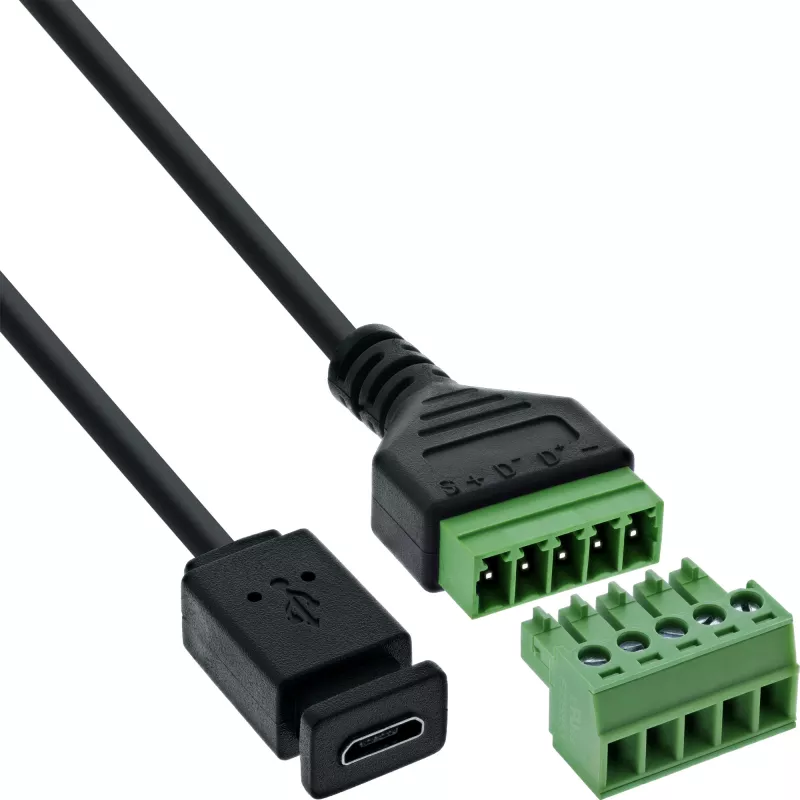

Der InLine® Micro-USB-2.0-Klemmleistenadapter mit 5-adrigem Anschlusskabel vereint die Vorteile einer stabilen USB-Verbindung mit der Flexibilität offener Signalführung. Die Mini-USB-Buchse ist fest mit einer 5-poligen Schraubklemme verbunden – ideal für Prüfstände, Diagnosegeräte oder eingebettete Systeme.
Die Schraubklemmen sind eindeutig beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine sichere und eindeutige Signalzuordnung. Die Klemmenanschlüsse mit einem Rastermaß von 5,0 mm unterstützen Drähte im Bereich von 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das integrierte 1-Meter-Anschlusskabel reduziert den Verdrahtungsaufwand und ermöglicht den sofortigen Einsatz – z. B. an Steuerungen, Prüfsystemen oder mobilen Prüfstationen. Eine EVA-Isolierschicht auf der Unterseite bietet zusätzlichen Schutz bei der Montage auf leitfähigen Oberflächen.

USB-Schnittstelle:Micro-USB 2.0, Buchse
Kabellänge:ca. 1 m (PVC, fest integriert)
Anzahl der Pole / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Rastermaß
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Bemessungsstrom: 0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationswiderstand):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ bei 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen:Klemmleiste ca. 50 × 21,2 × 18,4 mm (L × B × H)

InLine 92504D. Anschlüsse: Micro-USB / Klemmleiste, 5-polig, Produktfarbe: Schwarz, Grün, Steckverbindergeschlecht: Buchse/Buchse. Compliance-Zertifikate: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 20 x 1000 x 11 mm, Gewicht: 33 g, Kabellänge: 1 m. Menge pro Packung: 1 St., Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan

Verwendung

Verbinden Sie den Mini-USB-2.0-Buchsenstecker des Adapters mit dem entsprechenden Stecker oder Gerät. Entfernen Sie die Isolierung der Drähte auf die entsprechende Länge und führen Sie sie in die passenden beschrifteten Schraubklemmen ein (1: Masse, 2: D+, 3: D–, 4: VBUS, 5: Schirm). Befestigen Sie jeden Leiter mit der Druckplatte und einem Schlitzschraubendreher mit einer Klingenbreite ≤ 2,5 mm. Montieren Sie den Adapter auf einer nicht leitfähigen Oberfläche oder nutzen Sie die EVA-Isolierschicht auf der Unterseite, wenn Sie ihn auf leitfähigen Oberflächen platzieren. Das fest integrierte 1-m-Kabel ermöglicht den sofortigen Anschluss an Systeme ohne zusätzliches Löten oder Zubehörkabel.

Empfehlungen

Verwenden Sie Leiter innerhalb des angegebenen Bereichs von 16–26 AWG und beachten Sie den Bemessungsstrom von 0,7 A pro Pin. Für eine zuverlässige Signalintegrität halten Sie die Datenleitungen D+ und D– verdrillt und vermeiden Sie die Verlegung von Strom- und Datenleitungen in unmittelbarer Nähe in stark gestörter Umgebung. Überschreiten Sie nicht die USB-Betriebsspannung von 5 V DC und setzen Sie den Adapter nicht außerhalb des angegebenen Betriebstemperaturbereichs ein.
