InLine 92504C Kabeladapter Micro USB / Klemmleiste, 5-polig Schwarz, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Integriertes USB-Kabel für flexible Anwendungen: Das 1-Meter-Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Löten.
Eindeutige Klemmenbelegung & sicherer Kontakt: 5-polige Klemmen mit Druckplatte, deutlich beschriftet mit 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Prüfung und Prototyping.
Vielseitiger Einsatz in der Industrie:Für den schnellen Anschluss von USB-2.0-Signalen in Testaufbauten, Laboren, Inbetriebnahme oder Fehlersuche – ohne Löten.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten zuverlässige Signalübertragung – auch bei Dauerlast und in industriellen Umgebungen.

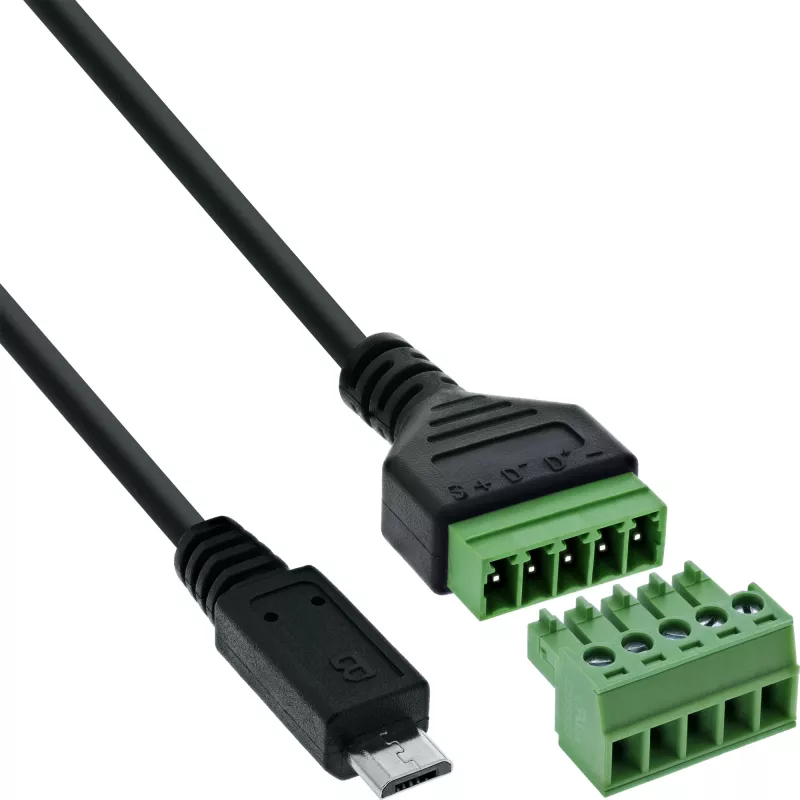

Der InLine® Micro-USB-2.0-Klemmleistenadapter mit 5-adrigem Anschlusskabel vereint die Vorteile einer steckbaren USB-Verbindung mit der Flexibilität offener Signalführung. Der Micro-USB-Stecker ist direkt mit einer 5-poligen Schraubklemme verbunden – ideal für Prüfstationen, Diagnosegeräte, Embedded-Systeme oder Labore.

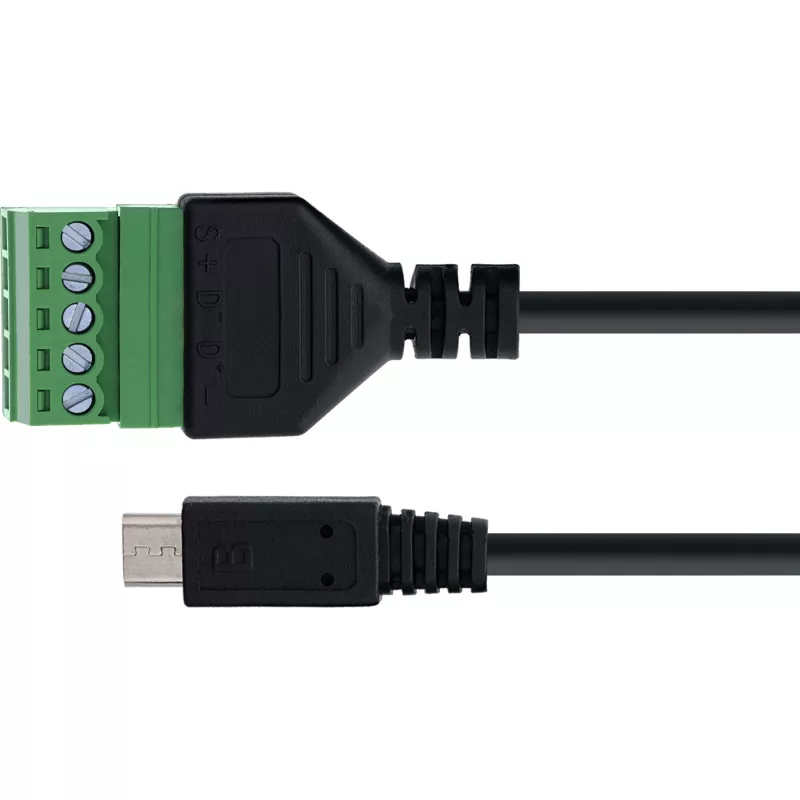

Die Klemmen sind eindeutig beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine klare und zuverlässige Signalzuordnung. Der Anschlussbereich von 16–26 AWG wird durch Druckplatten-Schraubklemmen mit 5,0 mm Rastermaß abgedeckt. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das integrierte Anschlusskabel (1 m) reduziert den Verdrahtungsaufwand und erhöht die Mobilität – z. B. für mobile Testgeräte, Entwicklungsboards oder Maschinenanschlüsse. Eine EVA-Isolationsschicht bietet zusätzlichen Schutz bei der Montage auf leitfähigen Oberflächen.

USB-Schnittstelle: Micro USB 2.0, Stecker
Kabellänge:ca. 1 m (PVC, fest integriert)
Anzahl der Pole / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Raster
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationswiderstand):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ bei 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolationsschicht:EVA-Isolation auf der Unterseite
Abmessungen:Klemmleiste ca. 50 × 21,2 × 18,4 mm (L × B × H)

InLine 92504C. Anschluss: Micro USB / Klemmleiste, 5-polig, Produktfarbe: Schwarz, Grün, Steckverbinder Geschlecht: Männlich/Weiblich. Compliance-Zertifikate: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 20 x 1000 x 11 mm, Gewicht: 31 g, Kabellänge: 1 m. Menge pro Packung: 1 St., Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Herkunftsland: Taiwan

Verwendung

Verbinden Sie den Micro-USB-Stecker mit dem Host oder Gerät. Isolieren Sie die Leiterenden innerhalb des angegebenen Bereichs von 16–26 AWG ab, führen Sie sie in die entsprechend beschrifteten Klemmpositionen (1 bis 5) ein und sichern Sie jeden Leiter durch Anziehen der Schraubklemme mit einem Schlitzschraubendreher (≤ 2,5 mm). Stellen Sie sicher, dass die Kabelführung und die mit EVA isolierte Unterseite keine scharfen leitfähigen Kanten berühren. Das fest integrierte Kabel macht zusätzliche Steckverbinder oder Lötarbeiten überflüssig.

Empfehlungen

Verwenden Sie den Adapter für temporäre oder semipermanente Verbindungen in Test-, Diagnose- oder Prototyping-Umgebungen. Wählen Sie für dauerhafte Hochstromanwendungen eine geeignete USB-Verkabelung und überprüfen Sie, ob 0,7 A pro Pin Ihren Leistungsanforderungen entsprechen. Setzen Sie den Steckverbinder und die Klemmen keinen Flüssigkeiten aus und überprüfen Sie die Verbindungen, bevor Sie die Spannung anlegen.
