InLine 92504A Kabelverbinder USB-A / Klemmleiste, 5-polig Schwarz, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Eindeutige Klemmenbelegung & sicherer Kontakt: 5-polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Prüfung und Prototyping.
Vielseitiger industrieller Einsatz: Zum schnellen Anschluss von USB-2.0-Signalen in Prüfaufbauten, Laboren, Inbetriebnahme oder Fehlersuche – kein Löten erforderlich.
Kompaktes Design: Nur ca. 50 mm Gesamtlänge; lässt sich auch in beengte Aufbauten oder Adapterleisten platzsparend integrieren.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Bemessungsstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

Der InLine® USB-A-Klemmleistenadapter bietet eine praktische Lösung, um USB-2.0-Signale auf eine 5-polige Klemmleiste zu führen, ohne Löten oder Kabelverbindung. Typische Anwendungen finden sich in den Bereichen Service, Prüfaufbauten, Entwicklung oder Prototyping.

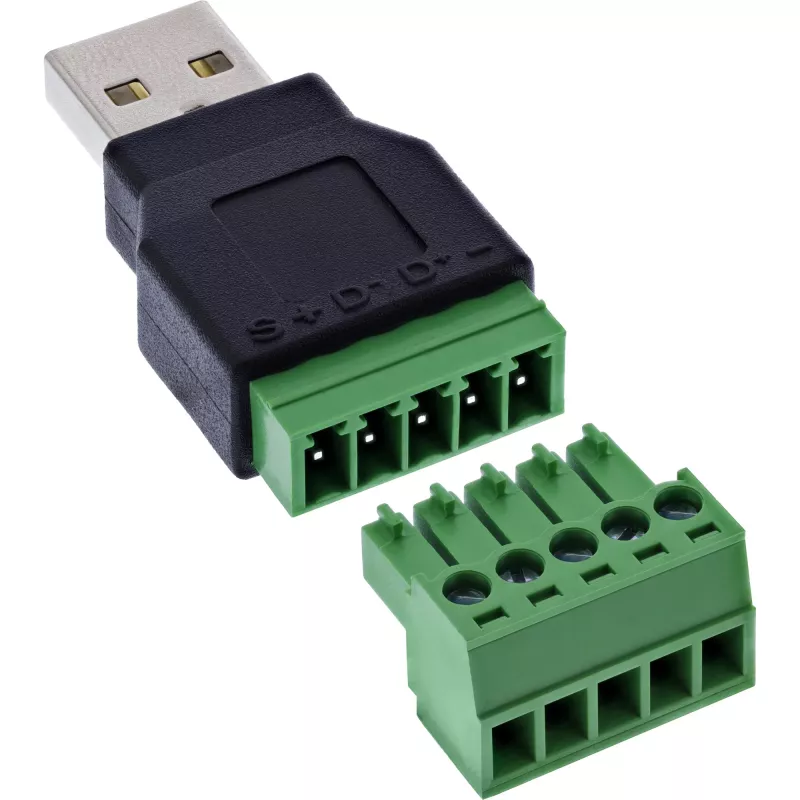

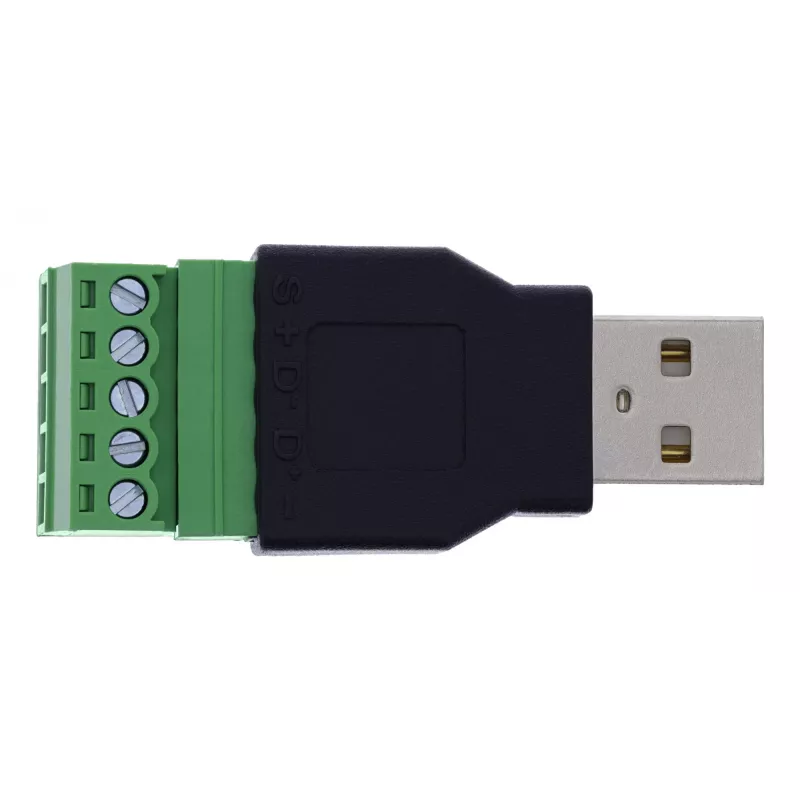

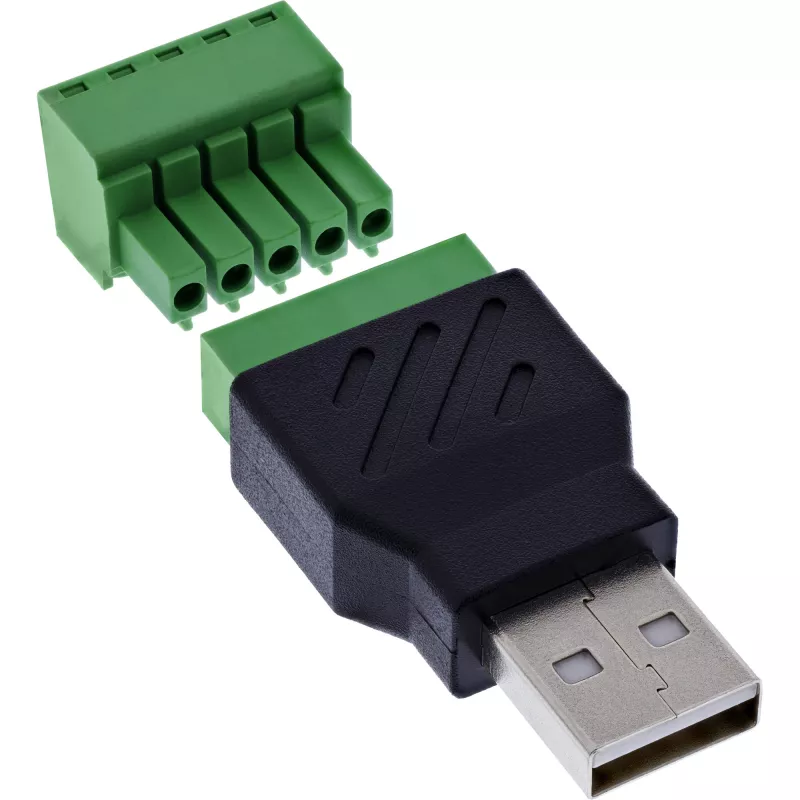

Der USB-A-Stecker in Standardgröße ist direkt mit einer 5-poligen Schraubklemmenleiste verbunden. Die eindeutige Beschriftung der Klemmen – 1: Masse (–), 2: D+, 3: D–, 4: Spannung (+), 5: Schirm (S) – ermöglicht eine einfache und zuverlässige Signalzuordnung. Die Klemmanschlüsse mit 5,0 mm Rastermaß unterstützen Einzeldrähte im Bereich 16–26 AWG.
Die Verdrahtung erfolgt mithilfe eines Schlitzschraubendrehers. Dank des kompakten Gehäuses ist der Adapter besonders platzsparend – z. B. in Prüfgeräten, mobilen Messstationen oder im Labor.

USB-Schnittstelle:USB-A 2.0, Stecker
Polzahl / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Raster
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Bemessungsstrom:0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationswiderstand):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolationsschicht:EVA-Isolierung auf der Unterseite
Abmessungen:ca. 50 × 21 × 14 mm (L × B × H)

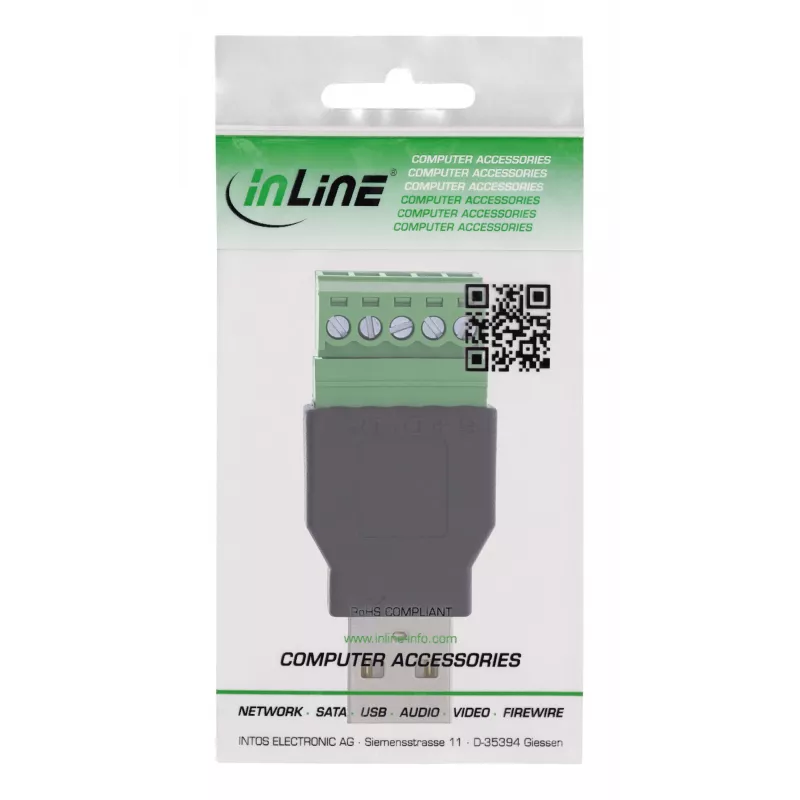

InLine 92504A. Anschlüsse: USB-A / Klemmleiste, 5-polig, Produktfarbe: Schwarz, Grün, Steckverbinder Geschlecht: Männlich/Weiblich. Zertifikate: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 21 x 50 x 14 mm, Gewicht: 11 g, Breite: 21 mm. Menge pro Packung: 1 St., Verpackungsbreite: 70 mm, Verpackungstiefe: 135 mm. Ursprungsland: Taiwan

Verwendung

Stecken Sie den USB-A-Stecker in die USB-A-Buchse des Hosts oder Geräts. Isolieren Sie die einzelnen Adern ab und bereiten Sie sie vor (16–26 AWG), führen Sie jeden Leiter in die passende nummerierte Klemme (1 bis 5) ein und ziehen Sie die Schraube mit einem Schlitzschraubendreher (≤ 2,5 mm) fest, bis sie sicher sitzt. Nutzen Sie die eindeutige Klemmenbeschriftung, um Masse, D+, D–, VBUS und Schirm korrekt zuzuordnen. Der Adapter ermöglicht schnelles An- und Abstecken für Prüfungen oder temporäre Aufbauten ohne Löten.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb stellen Sie sicher, dass der Aderquerschnitt im angegebenen Bereich von 16–26 AWG liegt, ziehen Sie die Schrauben für einen sicheren Kontakt fest, setzen Sie den Adapter keinen Temperaturen außerhalb von –20 °C bis +105 °C aus und begrenzen Sie den Strom pro Pin auf 0,7 A. Verwenden Sie den Adapter vorwiegend für USB-2.0-Signale und temporäre oder Prüfanwendungen, nicht für dauerhafte Hochstrom-Leistungsübertragung.
