InLine 92502G Kabelverbinder Klemmleiste / D-Sub 25 Grün

Zeitsparende Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugbetätigt mit Schlitzschraubendreher ≤ 2,5 mm.
Doppelte Schnittstelle für flexible Anbindung:Ausgestattet mit einem D-Sub-25-Stecker und einer D-Sub-25-Buchse – ideal als kompakte Durchführung oder Verzweigung für serielle Signale.
Vielseitiger industrieller Einsatz:Geeignet für strukturierte Verkabelung in Schaltschränken, Maschinensteuerungen, Signalverteilungen oder Prüfaufbauten.
DIN-Schienenmontage für normgerechte Installation:Der integrierte DIN-Schienenclip ermöglicht direkte Montage auf Tragschienen – schnell, werkstattgeeignet und platzsparend.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Bemessungsstrom von 0,7 A pro Pin sorgen für zuverlässige Signalübertragung – auch unter Dauerlast.

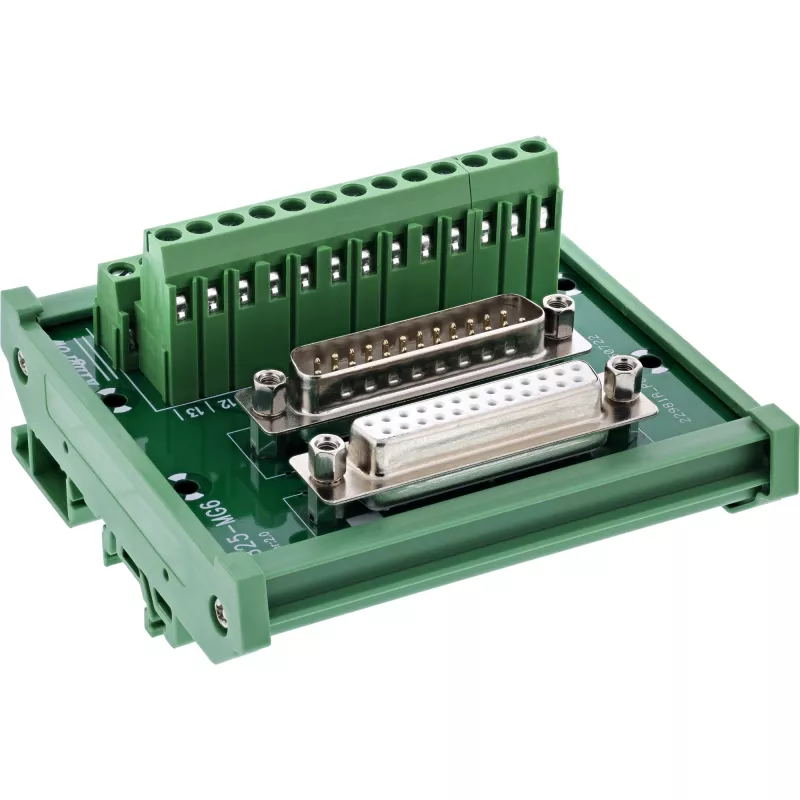

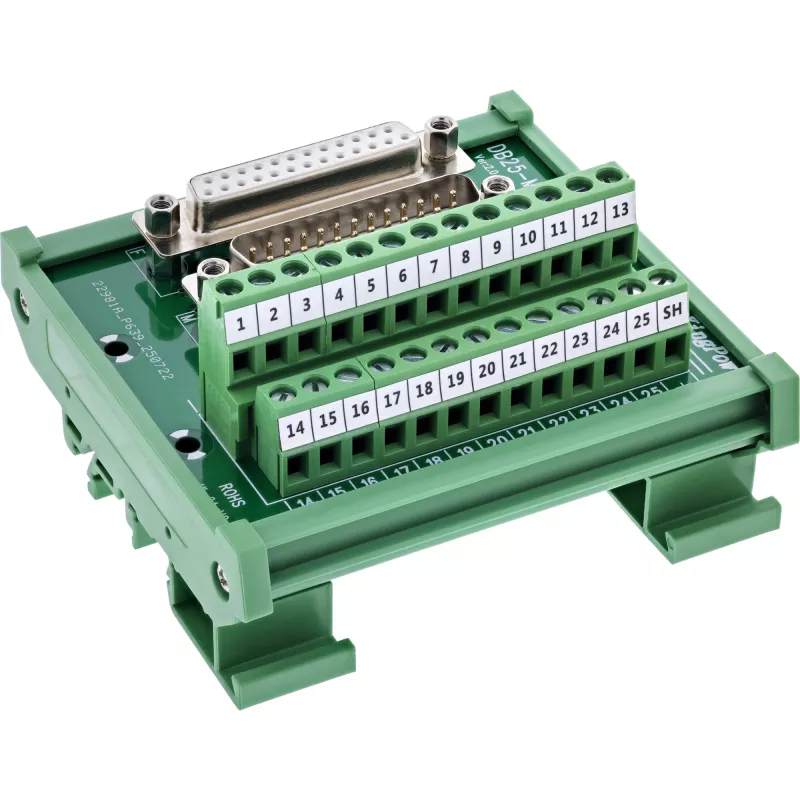

Der InLine® D-Sub-25-Klemmenblock mit kombinierter Buchsen- und Steckerausführung ist für die strukturierte Signalverdrahtung in industriellen Anwendungen konzipiert. Er vereint zwei serielle D-Sub-Schnittstellen (Stecker und Buchse) in einem kompakten Modul. Die seitlich zugänglichen Schraubklemmen mit Druckplatte erlauben den Anschluss von Leitungen im Bereich 18–26 AWG – werkzeugbetätigt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das robuste Kunststoffgehäuse mit vormontiertem DIN-Schienenclip eignet sich zur schnellen Montage auf Hutschienen. Eine EVA-Isolierschicht sorgt für Schutz bei Montage auf leitfähigen Untergründen. Ideal für Steuerungstechnik, Prototyping, Prüfstationen oder Schnittstellenlösungen.

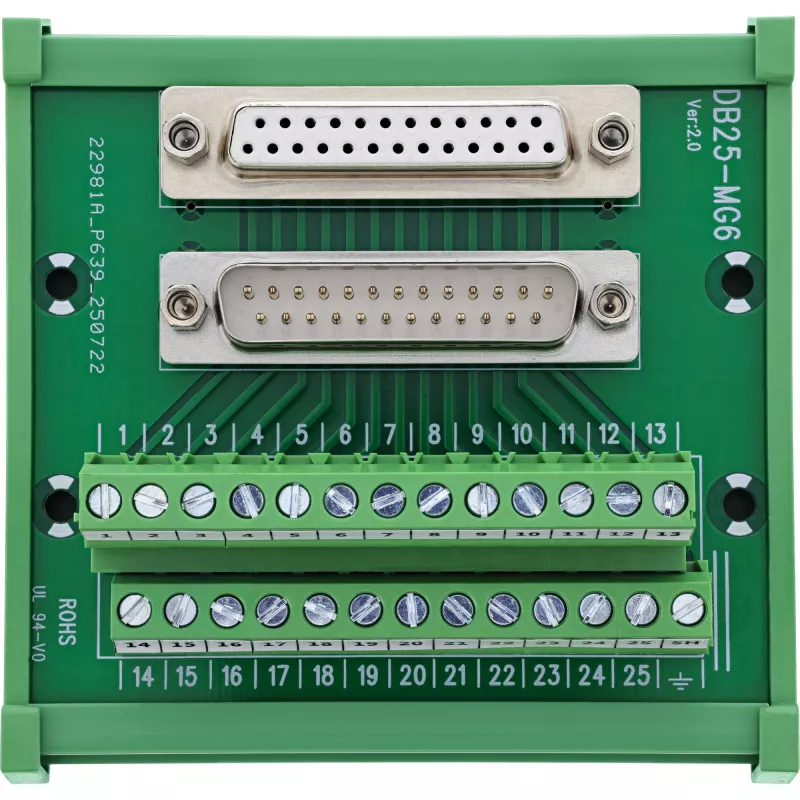

D-Sub-25-Schnittstellen:1× Buchsenanschluss, 1× Steckeranschluss, mit Befestigungsgewinde (UNC #4-40)

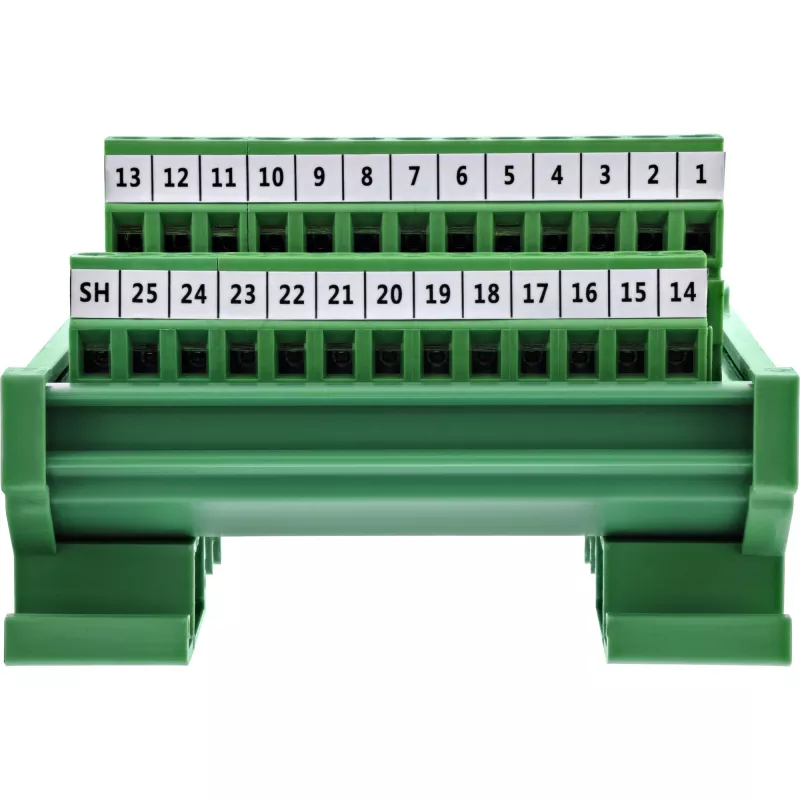

Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Bemessungsstrom:0,7 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ bei 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierschicht:EVA-Isolierung auf der Unterseite

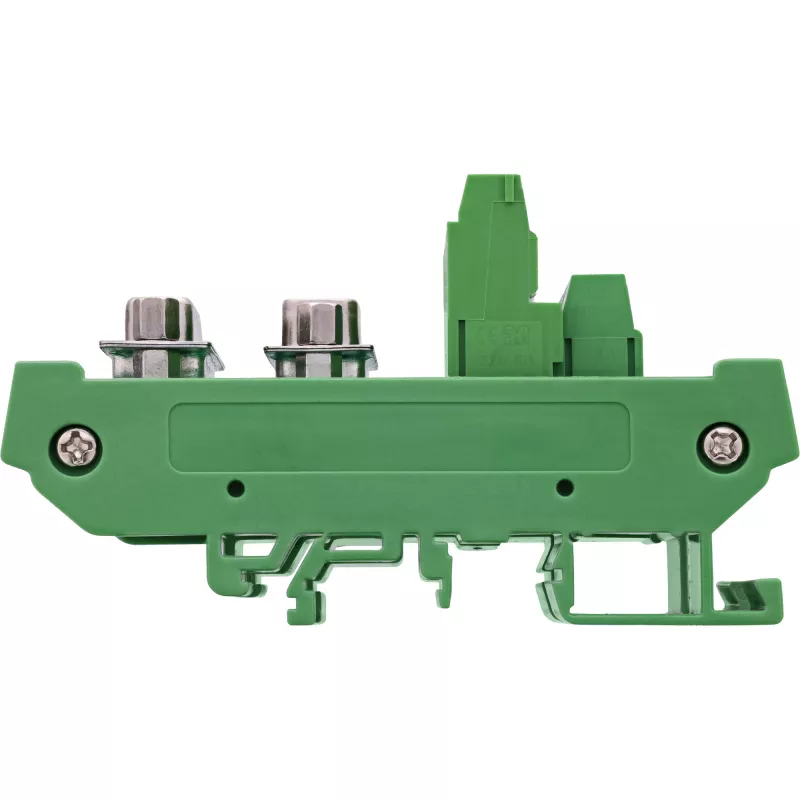

Montage:Gehäuse zur Direktmontage auf DIN-Schiene
Abmessungen:ca. 88 × 87 × 51 mm (B × H × T)

InLine 92502G. Anschlüsse: Klemmleiste / D-Sub 25, Produktfarbe: Grün, Steckverbinder Geschlecht: Buchse/Buchse. Konformitätszertifikate: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 88 x 87 x 51 mm, Gewicht: 165 g, Breite: 88 mm. Menge pro Packung: 1 Stück, Verpackungsbreite: 95 mm, Verpackungstiefe: 125 mm. Herkunftsland: Taiwan
