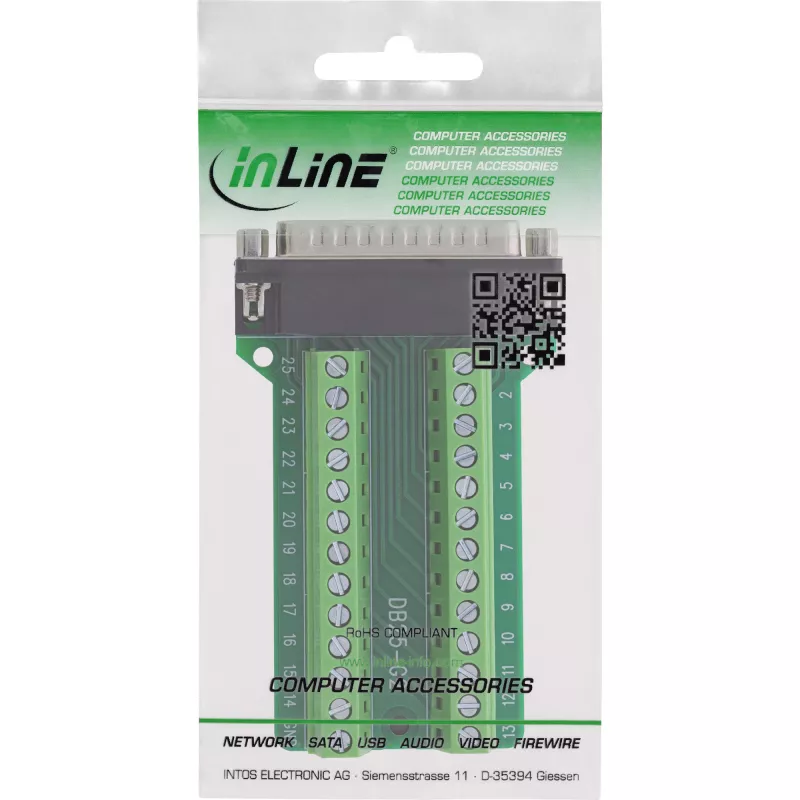

InLine 92502F Kabelverbinder Reihenklemme / D-Sub 25 Grün

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung dank Schraubverriegelung:Der 2-reihige D-Sub-25-Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Befestigung mit passenden Buchsen.
Vielseitiger Einsatz in der Industrie:Ideal für serielle Steuerleitungen im Maschinenbau, in der Automatisierung, auf Prüfständen oder zur Signalverteilung.
Kompakte Bauweise:Mit Abmessungen von ca. 86,5 × 53,3 × 18 mm lässt sich die Reihenklemme platzsparend in bestehende Installationen integrieren, selbst bei hoher Pin-Anzahl.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten zuverlässige Signalübertragung – auch bei Dauerlast.

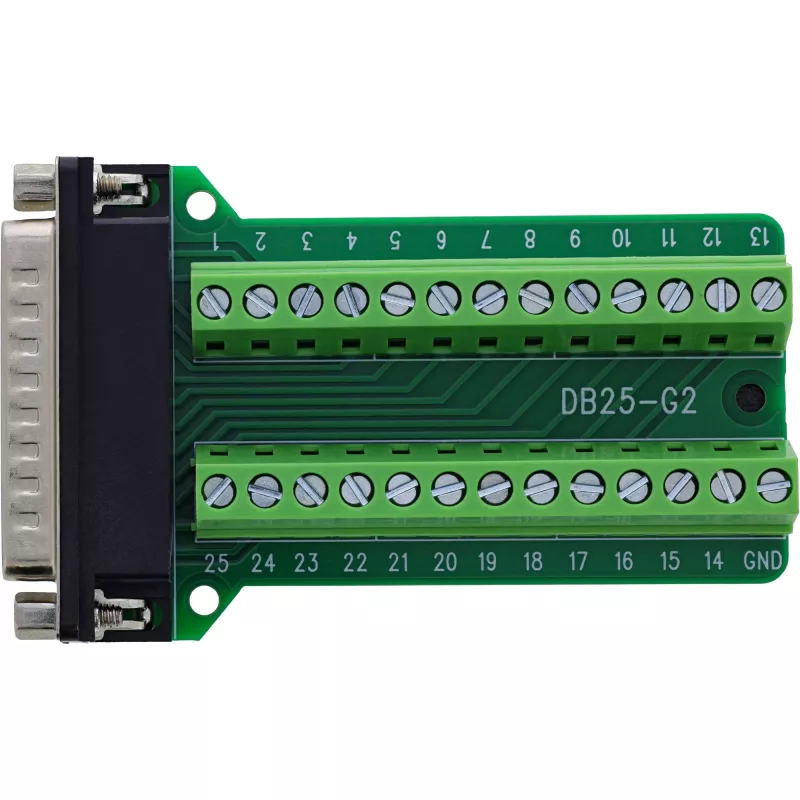

Die InLine® D-Sub 25 Reihenklemme mit Stecker in 2-reihiger Ausführung ist die ideale Lösung für serielle Punkt-zu-Punkt-Verbindungen mit bis zu 25 Adern. Die Schraubklemmen mit Druckplatte ermöglichen den schnellen und sicheren Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubverriegelung (UNC #4-40) sorgt für eine stabile Verbindung zur passenden Buchse – vibrationssicher und wiederholt lösbar. Dank der kompakten Bauweise eignet sich die Reihenklemme besonders für industrielle Anwendungen mit hoher Signaldichte und beengten Platzverhältnissen.

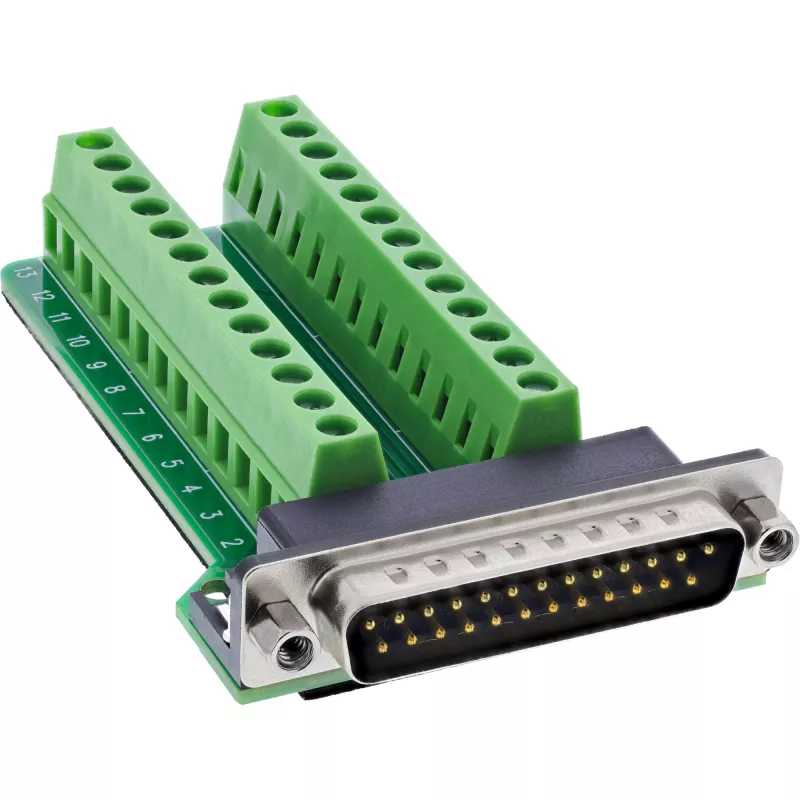

D-Sub 25 Stecker:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:0,7 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolationsschicht:EVA-Isolierung auf der Unterseite
Abmessungen:ca. 87 × 53 × 18 mm (L × B × H)

InLine 92502F. Anschluss: Reihenklemme / D-Sub 25, Produktfarbe: Grün, Steckverbindertyp: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 53 x 87 x 18 mm, Gewicht: 53 g, Breite: 53 mm. Menge pro Packung: 1 Stück, Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan
