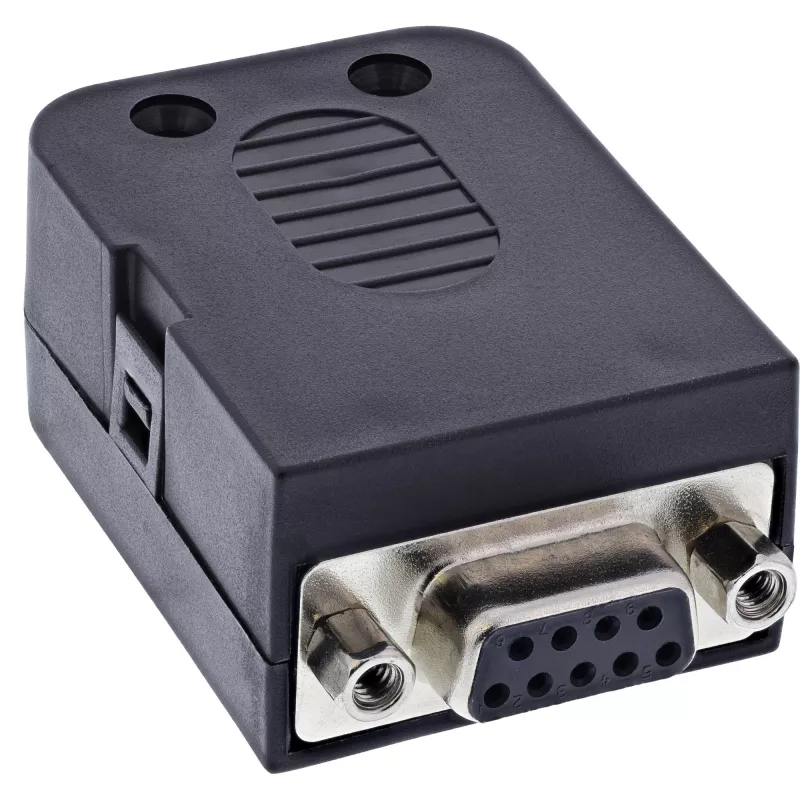

InLine 92501H Kabelverbinder Klemmenblock / D-Sub 9 Schwarz

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung dank Befestigungsgewinde:Die D-Sub-9-Buchse ist mit einem Befestigungsgewinde (UNC #4-40) zur Steckerverriegelung ausgestattet und ermöglicht eine sichere Schraubverbindung mit passenden Steckern.
Vielseitiger Einsatz in der Industrie:Ideal für Prüfstände, Prototyping, Inbetriebnahme sowie mobile Service- und Diagnoseanwendungen.

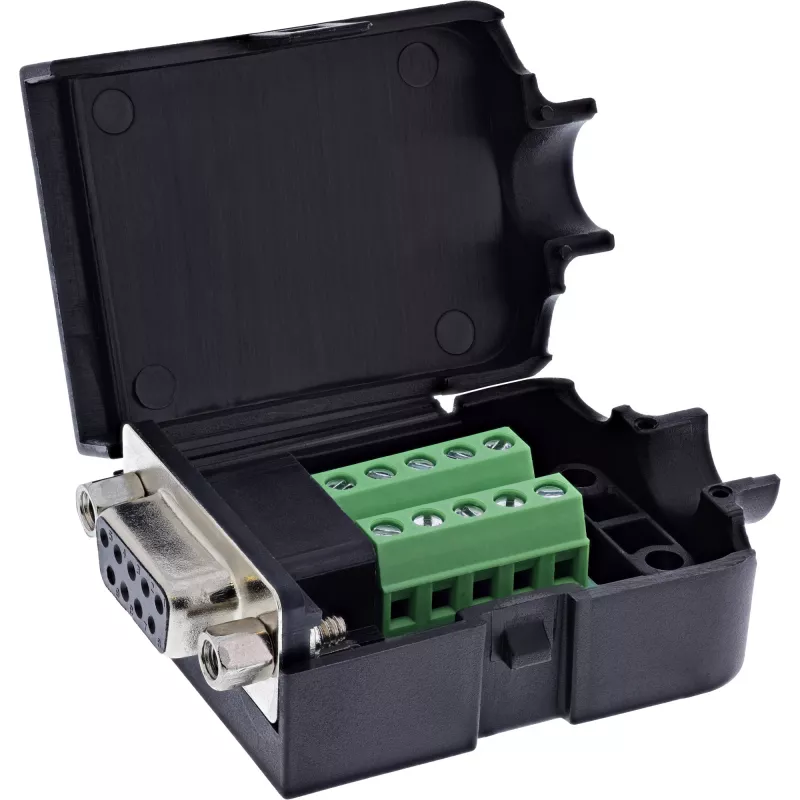

Breakout-Design mit offener Bauweise: Seitlich zugängliche Schraubklemmen ermöglichen flexible, temporäre Signalverdrahtung – ohne Gehäusemontage.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin gewährleisten eine zuverlässige Signalübertragung im professionellen Einsatz.

Der InLine® D-Sub 9 Breakout-Klemmenblock mit Buchse ist speziell für den Einsatz in Prüfaufbauten, Steuerungen oder der Feldinbetriebnahme konzipiert. Das offene Design mit seitlichen Schraubklemmen ermöglicht die schnelle Verdrahtung einzelner Adern im Bereich von 18–26 AWG – ohne Löten oder Gehäusemontage. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit einer Klingenbreite ≤ 2,5 mm.
Dank des integrierten Befestigungsgewindes (UNC #4-40) kann der Steckverbinder sicher verschraubt werden. Eine EVA-Isolierschicht auf der Unterseite bietet zusätzlichen Schutz bei der Montage auf leitfähigen Oberflächen. Das zuverlässige, kompakte Design eignet sich hervorragend für Prüfstationen, Signaldiagnose und temporäre Steuerungslösungen in mobilen Anwendungen.

D-Sub 9 Buchsenstecker:Breakout-Design, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)

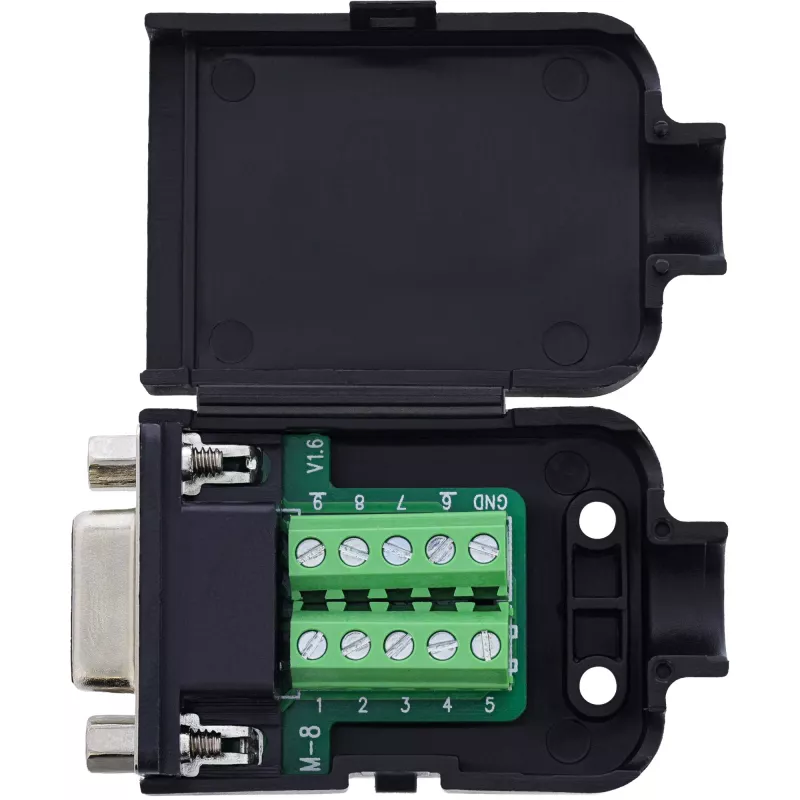

Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:0,8 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen: ca. 57,7 × 34,4 × 21 mm (L × B × H)

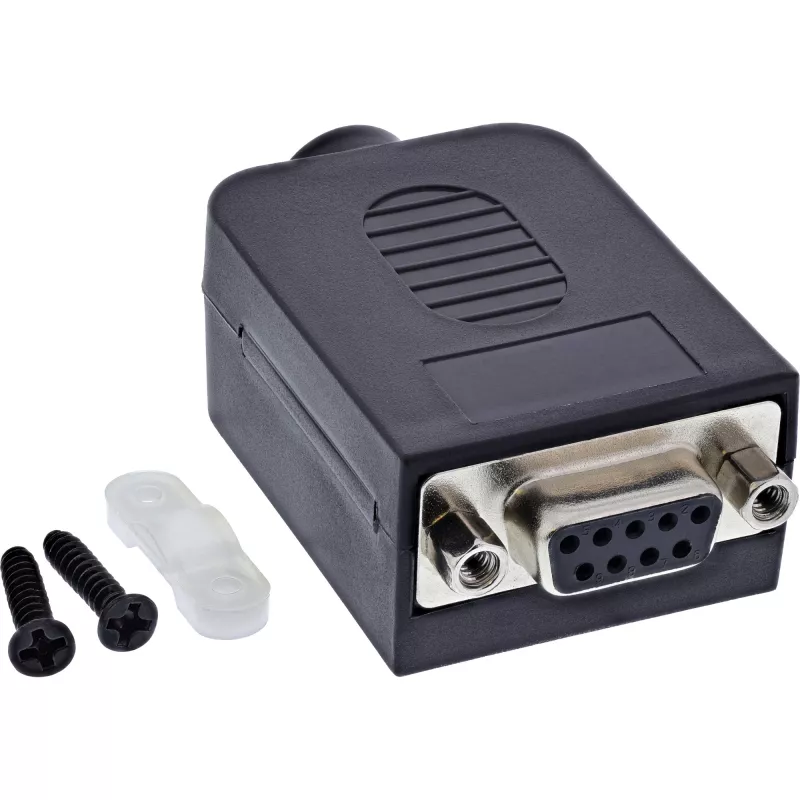

Zubehör: 1× Druckplatte, 2× Schrauben

InLine 92501H. Anschluss(e): Klemmenblock / D-Sub 9, Produktfarbe: Schwarz, Steckverbindertyp: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Prüfzeichen. Abmessungen (BxTxH): 34 x 57 x 21 mm, Gewicht: 25 g, Breite: 34 mm. Menge pro Packung: 1 Stk., Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan
