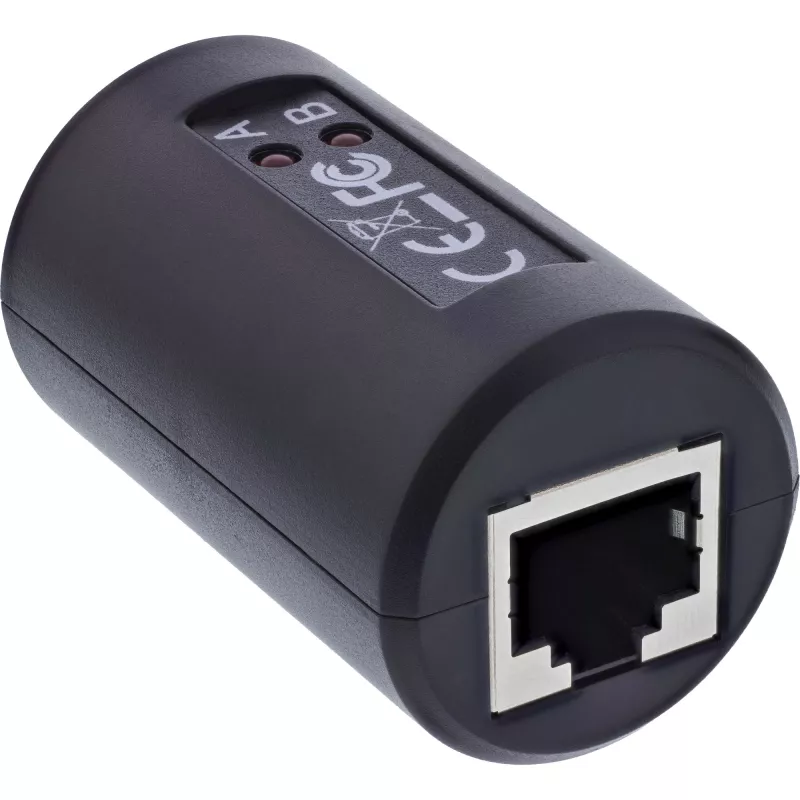

InLine 79999P PoE- und PoE+-Netzwerktester

Der InLine 79999P PoE-Tester prüft die Power over Ethernet (PoE/PoE+)-Spannung an RJ45-Netzwerkanschlüssen, die den Standards IEEE 802.3af und IEEE 802.3at entsprechen. Er erkennt Versorgungsspannungen im Bereich von 37–57 V und zeigt an, ob Spannung an den Endspan- oder Midspan-Pin-Paaren anliegt. Telefon- oder ISDN-Spannungen sowie andere Nicht-PoE-Standards werden nicht unterstützt.

Vorteile

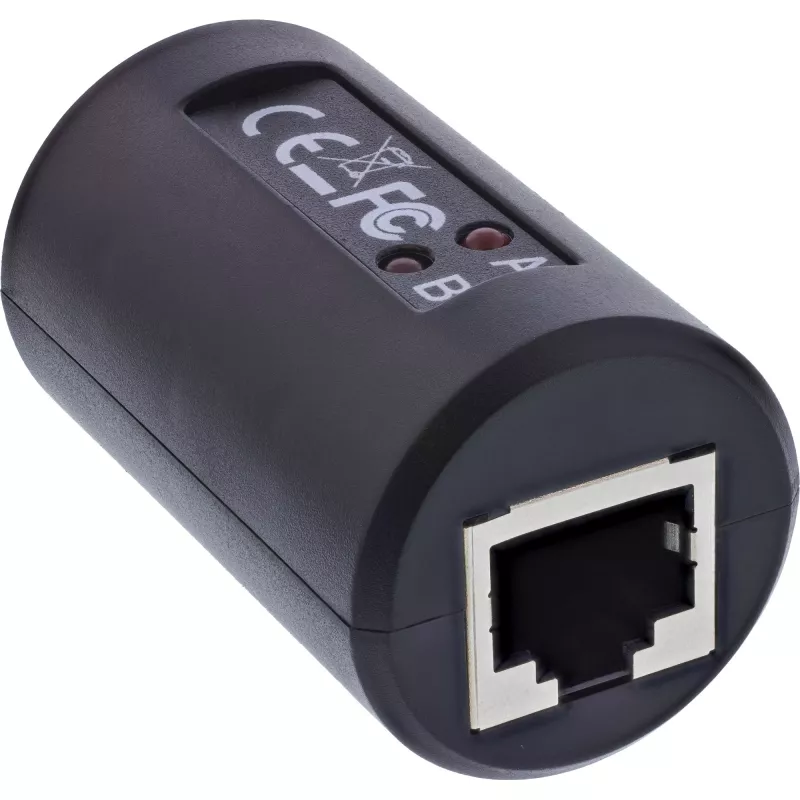

Der PoE-Tester bietet eine einfache optische Anzeige des PoE-Vorhandenseins mittels LEDs für die Endspan- und Midspan-Erkennung. Er benötigt nur das mitgelieferte kurze RJ45-Kabel zum Anschluss und ist kompakt und tragbar für schnelle Überprüfungen vor Ort. Das Gerät hilft zu überprüfen, ob ein Netzwerkanschluss PoE bereitstellt, ohne dass zusätzliche Ausrüstung erforderlich ist.

Geeignet für

Wichtige Spezifikationen

Verwendung

Verbinden Sie den RJ45-Stecker des Testers mit dem mitgelieferten kurzen Kabel und stecken Sie dann das andere Ende des Kabels in den zu testenden RJ45-Port. Beobachten Sie die LEDs: Wenn die Endspan-LED leuchtet, liegt PoE an den Pins 1,2,3,6 an; wenn die Midspan-LED leuchtet, liegt PoE an den Pins 4,5,7,8 an. Wenn keine LED leuchtet, liefert der getestete Port kein PoE.

Empfehlungen

Verwenden Sie den PoE-Tester nur an Ethernet-Ports, von denen erwartet wird, dass sie IEEE 802.3af/at entsprechen und im angegebenen Bereich von 37–57 V liegen. Verwenden Sie den Tester nicht zur Messung von Telefon- oder ISDN-Leitungen oder anderen Spannungen außerhalb der genannten Standards.
