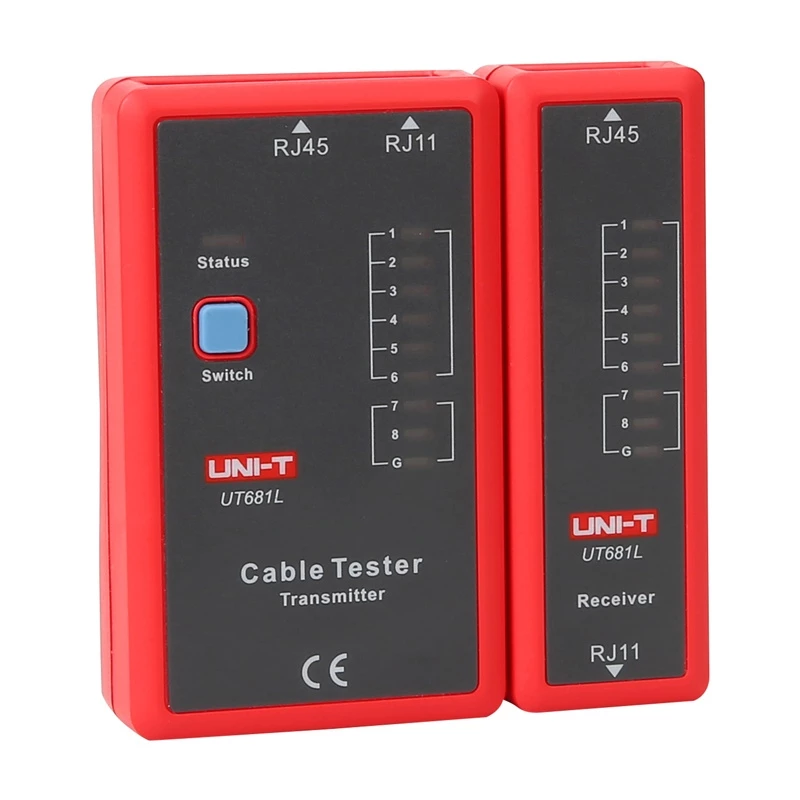

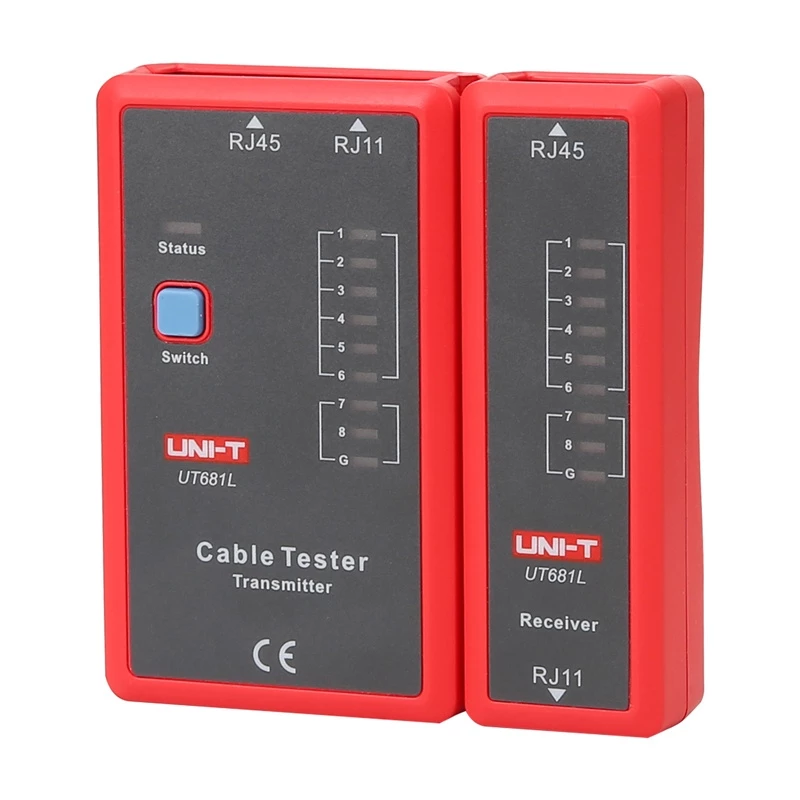

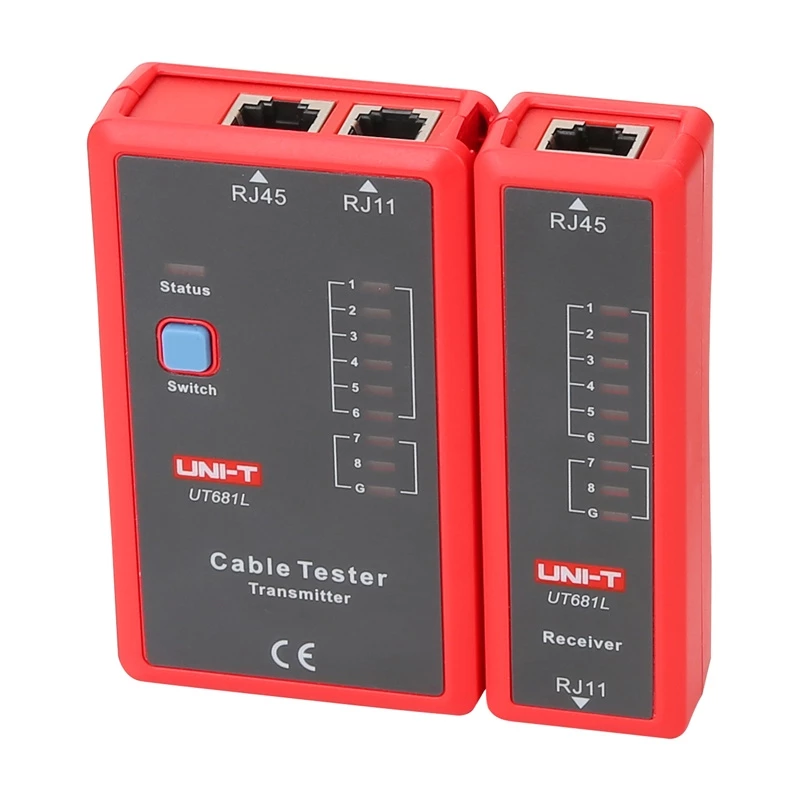

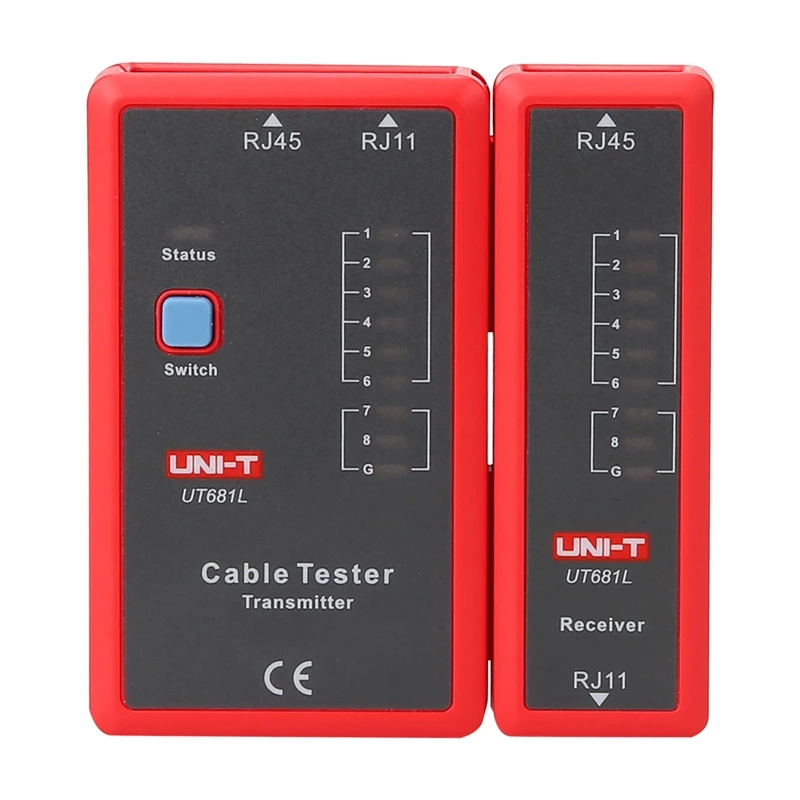

UNI-T UT681L Netzwerkkabeltester
Der UNI-T UT681L Tester ist ein einfaches, aber effektives Werkzeug zur schnellen Diagnose von Netzwerk- und Telefonkabeln. Damit können Sie einfach die Durchgängigkeit von Kabeln prüfen, Kurzschlüsse, gekreuzte Paare und Unterbrechungen im Stromkreis erkennen. Seine kompakte Form, die bequeme Ein-Knopf-Bedienung und das übersichtliche LED-System machen den UT681L perfekt für die tägliche Arbeit von Netzwerktechnikern, Installateuren oder Servicetechnikern.
Die wichtigsten Funktionen in einem Gerät
Der UT681L unterstützt das Testen von Kabeln mit RJ45- und RJ11-Steckern und ermöglicht eine schnelle Überprüfung der Anschlüsse in Ethernet-Netzwerken und Telefonleitungen. LEDs (LED1~LED8 und LED_G) zeigen den Status einzelner Adern an, sodass Sie Fehler wie Unterbrechungen, Kurzschlüsse oder Kreuzungen erkennen können. Zwei Modi stehen zur Verfügung – schnell und langsam –, um den Test an Ihre spezifische Anwendung anzupassen.
Immer einsatzbereit
Das Gerät wird mit einer standardmäßigen 9V-Batterie betrieben, was Mobilität und schnelle Inbetriebnahme ohne Aufladen gewährleistet. Eine automatische Abschaltfunktion nach 10 Minuten Inaktivität verlängert die Batterielebensdauer, und eine Anzeige für niedrigen Ladestand erinnert an den Batteriewechsel. Dank seiner kompakten Größe und seines geringen Gewichts passt der UT681L problemlos in jede Servicetasche.
Haltbarkeit und Zuverlässigkeit in jeder Situation
Das robuste, rot-graue Gehäuse sorgt für Langlebigkeit im Betrieb unter verschiedenen Bedingungen. Der Tester ist für den Betrieb in einem Temperaturbereich von 0 bis 40°C und einer Luftfeuchtigkeit von bis zu 80% ausgelegt, was ihn ideal für den Einsatz im Büro und im Außendienst macht. Das Produkt ist CE- und UKCA-zertifiziert, was seine Sicherheit und Konformität mit europäischen Normen bestätigt.
Lieferumfang
- UNI-T UT681L Kabeltester (Sender und Empfänger)
- 9V-Batterie
- Bedienungsanleitung (Englisch)
| Hersteller | UNI-T |
|---|---|
| Herstellercode | UT681L |
| Unterstützte Steckverbinder | RJ45, RJ11 |
| Testfunktionen | Erkennung von Kurzschlüssen, Unterbrechungen, Kreuzungen und falschen Verbindungen |
| Testmodi | schnell, langsam |
| Ergebnisanzeige | LEDs (LED1~LED8, LED_G) |
| Ethernet-Kabelschirmungstest | Ja |
| Stromversorgung | 9V-Batterie |
| Automatische Abschaltfunktion | Nach 10 Minuten Inaktivität |
| Anzeige für niedrigen Batteriestand | Unter 7,2V |
| Ein-Knopf-Bedienung | Ja |
| Betriebstemperatur | 0~40°C |
| Lagertemperatur | -10~50°C |
| Betriebsfeuchtigkeit | 20~80% RH |
| Lagerfeuchtigkeit | 10~90% RH |
| Maximale Betriebshöhe | ≤2000 m |
| Sicherheitsstandards | CE EN61326-1:2013, EN61326-2-2:2013 |
| Nettogewicht | Sender - 87 g, Empfänger - 51 g |
| Abmessungen | Sender - 102 × 62 × 28 mm; Empfänger - 102 × 37 × 28 mm |
| Farbe | rot-grau |
Anwendung
Verbinden Sie ein Kabelende mit dem Hauptgerät und das andere Ende mit dem Remote-Abschlussstecker oder stecken Sie es in die Zielbuchse. Schalten Sie den Tester ein und beobachten Sie die LED-Sequenz oder Anzeigen, um Durchgang und Verdrahtungsreihenfolge der Paare zu bestimmen. Bei RJ45-Kabeln prüfen Sie, ob alle acht Leiter in der richtigen Reihenfolge leuchten; bei RJ11 überprüfen Sie die relevanten Leiterpaarungen. Schalten Sie das Gerät nach dem Test aus, um Batterie zu sparen.
Empfehlungen
Verwenden Sie den Tester nur an spannungsfreien Kabeln. Überprüfen Sie Stecker und Kabelenden vor dem Test auf sichtbare Schäden. Ersetzen Sie die Batterien, wenn die Anzeigehelligkeit nachlässt, um zuverlässige Ergebnisse zu erhalten. Bei unklaren Ergebnissen stecken Sie die Stecker erneut und wiederholen Sie den Test, um den Verdrahtungszustand zu bestätigen.
