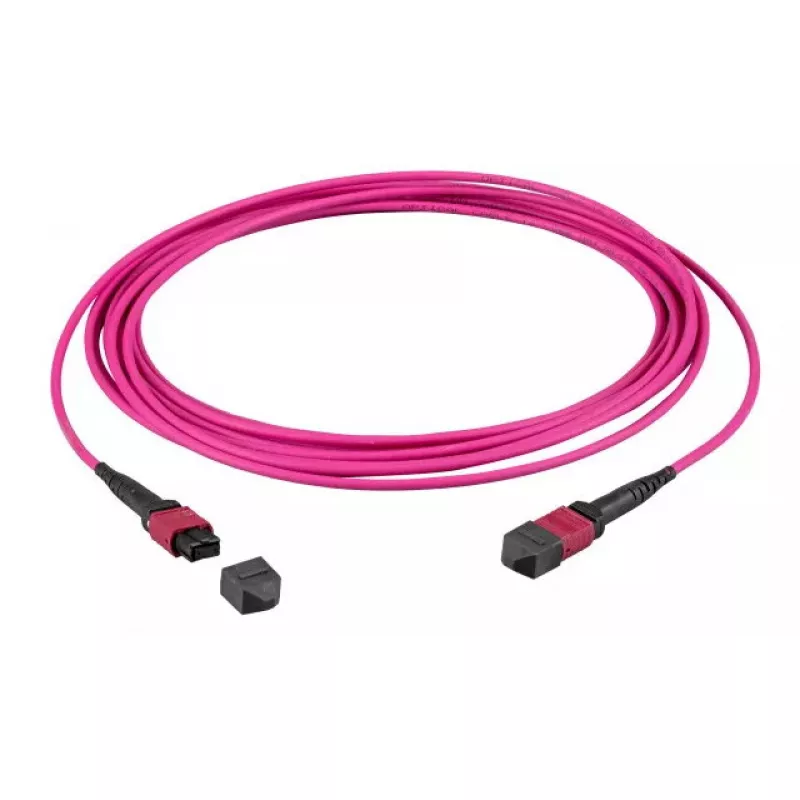

InfiniBand-/Lichtwellenleiterkabel EFB Elektronik MTPF24MTPFOM4-15-A — OM4 Multimode, MTP–MTP, 15 m, 50 µm

EFB Elektronik MTPF24MTPFOM4-15-A ist ein 15 m langes InfiniBand-/Lichtwellenleiterkabel mit OM4-Multimode-Faser und MTP-Steckern an beiden Enden. Das Kabel verwendet Multimode-Lichtwellenleiter mit 50 µm Kerndurchmesser, um bandbreitenstarke, verlustarme Verbindungen für Rechenzentrums-Trunks, Patchpanels und Verbindungen im Hochleistungsrechnen bereitzustellen. Seine Konstruktion zielt auf Anwendungen mit kurzer bis mittlerer Reichweite ab, bei denen eine zuverlässige Multimode-Übertragung und eine enge Biegeleistung erforderlich sind.

Vorteile

Die OM4-Multimode-Faser bietet eine erhöhte Modenbandbreite und eine verbesserte Leistung gegenüber Standard-Multimode-Klassen für höhere Datenraten und dichtere Link-Aggregation. MTP-auf-MTP-Abschlüsse ermöglichen schnelle, wiederholbare Verbindungen für MTP-fähige Geräte und kassettenbasierte Patch-Systeme. Eine Länge von 15 m bietet flexible Verlegung zwischen Racks oder durch Überkopf-Kabeltrassen, wobei das optische Budget für typische Multimode-Verbindungen erhalten bleibt. Das Design des Kabels unterstützt eine gleichbleibende Polarität und eine reduzierte Einfügedämpfung, wenn es gemäß den Herstellerrichtlinien installiert wird.

Geeignet für

• Hochleistungsrechner-Cluster (HPC) und InfiniBand-Verbindungen
• Rechenzentrums-Trunking zwischen MTP-Ports und MPO-/MTP-Patchpanels
• Server-zu-Switch- und Switch-zu-Switch-Multimode-Verbindungen
• Umgebungen, die dichte Mehrfaserverbindungen und schnelle Neuanordnung erfordern

Technische Daten

• Fasertyp: OM4 Multimode
• Kerndurchmesser: 50 µm
• Steckertyp: MTP auf MTP (Mehrfaser-Push-On im MPO-Stil)
• Kabellänge: 15 m
• Geeignete Reichweite: Multimode-Verbindungen über kurze bis mittlere Entfernungen

Verwendung

Führen Sie das Kabel zwischen MTP-kompatiblen Transceivern, Patchpanels oder Kassetten und stellen Sie sicher, dass die Stecker vor dem Einstecken sauber und unbeschädigt sind. Überprüfen Sie die Steckerausrichtung und Polarität, um sie an das Verdrahtungsschema des Systems anzupassen, und vermeiden Sie übermäßiges Biegen oder Quetschen des Kabels, um die optische Leistung zu erhalten. Für beste Ergebnisse inspizieren Sie die Endflächen mit einem optischen Steckermikroskop und verwenden Sie vor der Installation empfohlene Reinigungsverfahren. Befestigen Sie das Kabel mit einer geeigneten Zugentlastung an Racks oder Trassen, um ein Ziehen am Stecker zu verhindern und eine gleichbleibende Einfügedämpfung zu gewährleisten.

Empfehlungen

Installieren Sie das Kabel gemäß den Verkabelungsstandards für Rechenzentren und beachten Sie die Grenzwerte für den Biegeradius und die Protokolle zur Steckerreinigung. Verwenden Sie es in Kombination mit kompatiblen OM4-zertifizierten Transceivern und MTP-Patcheinrichtungen, um die erwartete Bandbreite und Verbindungszuverlässigkeit zu gewährleisten.
