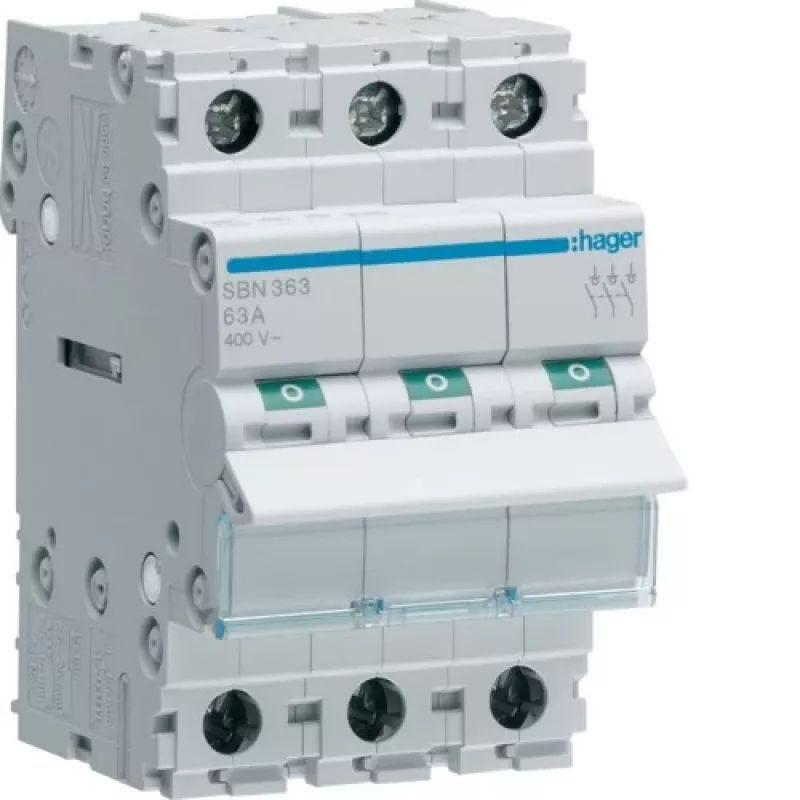

Leitungsschutzschalter Hager SBN363 3 Module

Der Leitungsschutzschalter Hager SBN363 bietet kompakten, zuverlässigen Überstromschutz für elektrische Installationen. Ausgelegt für einen Bemessungsstrom von 63 A und geeignet für Systeme mit Spulenspannungen bis 440 V, passt dieses Gerät mit drei Modulen in Standard-Hutschienen-Schaltanlagen und Verteiler. Mit Schutzart IP20 und einer geringen Stellfläche (52,5 mm breit, 83 mm hoch) ist es für den Einsatz in Innenraum-Schaltschränken und anderen geschützten Gehäusen vorgesehen, wo Platzersparnis und zuverlässige Stromkreisunterbrechung erforderlich sind.

Vorteile

Der Hager SBN363 kombiniert einen hohen Bemessungsstrom mit einer schmalen Breite, um mehr Stromkreise auf begrenztem Schaltschrankplatz zu ermöglichen. Sein IP20-Gehäuse bietet grundlegenden Fingerschutz in typischen Innenrauminstallationen. Das Gerät ist für die Kompatibilität mit gängigen Hutschienensystemen ausgelegt und bietet unkomplizierte mechanische Bedienung und Installation. Seine Konstruktion unterstützt eine stabile Leistung unter den angegebenen Spannungs- und Strombedingungen und eignet sich sowohl für den Wohnbereich als auch für leichte gewerbliche Anwendungen.

Geeignet für

• Schutz von Stromkreisen in elektrischen Verteilern für den Wohnbereich
• Überstromschutz in leichten gewerblichen und kleinen industriellen Schaltanlagen
• Einsatz in platzbeschränkten Verteilern und modularen Gehäusen
• Ersatz oder Aufrüstung bestehender Stromkreisschutzvorrichtungen mit gleicher funktionaler Größe

Technische Daten

• Bemessungsstrom: 63 A
• Maximale Spulen-/Betriebsspannung: 440 V
• Module (Breite): 3 Module (52,5 mm)
• Höhe: 83 mm
• Schutzart: IP20 (fingersicher für die Verwendung im Innenbereich)
• Montage: Hutschienenkompatibel

Anwendung

Installieren Sie den Leitungsschutzschalter auf einer Standard-Hutschiene in einem spannungsfreien Schaltschrank gemäß den örtlichen Elektrovorschriften und der Installationsanleitung des Herstellers. Schließen Sie die eingehenden und abgehenden Leiter an die dafür vorgesehenen Klemmen an und stellen Sie das richtige Anzugsdrehmoment und die ordnungsgemäße Leiteraufbereitung sicher. Verwenden Sie das Gerät, um Überstromsituationen zu unterbrechen und Stromkreise bei Wartungsarbeiten ein- oder auszuschalten. Überprüfen Sie den ordnungsgemäßen Betrieb nach der Installation, indem Sie geeignete elektrische Tests durchführen und das korrekte Auslöseverhalten unter Fehlerbedingungen bestätigen.

Empfehlungen

Stellen Sie sicher, dass Installation und jegliche Wartung von einer qualifizierten Elektrofachkraft durchgeführt werden. Stimmen Sie den Leitungsschutzschalter auf Kabelgröße, vorgelagerten Schutz und Lasteigenschaften ab, um unerwünschtes Auslösen oder Überlasten zu vermeiden. Halten Sie einen zugänglichen Freiraum um den Verteiler herum ein und vermeiden Sie die Einwirkung von Feuchtigkeit oder korrosiven Umgebungen, die die IP20-Schutzart überschreiten.
