GUSTAV KLAUKE GMBH KLAU Presskabelschuh 104R12 25mm² M12 galvanisch verzinnt

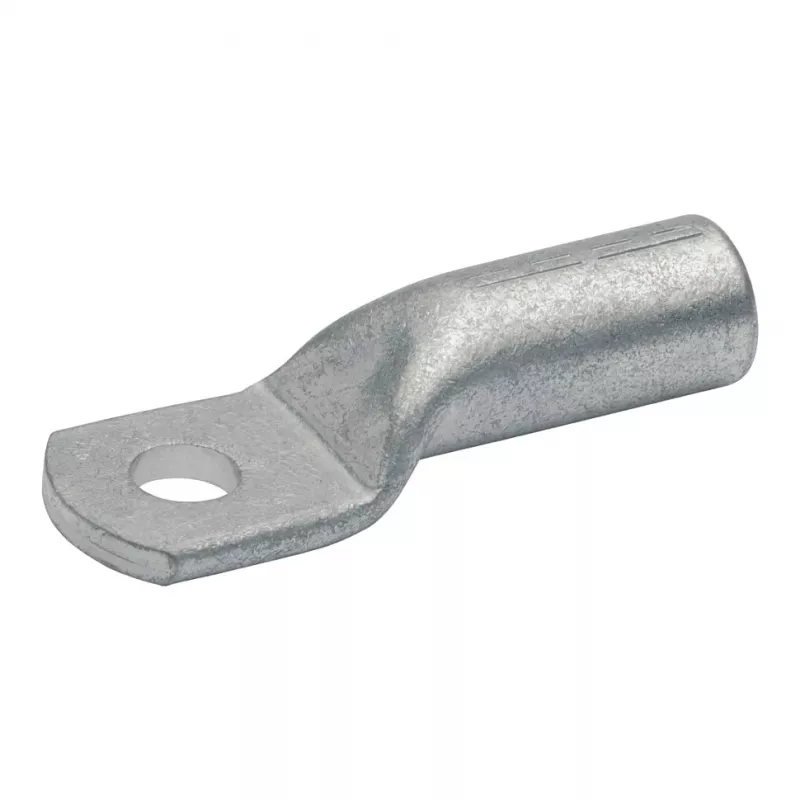

Für sichere, widerstandsarme elektrische Verbindungen in Energieverteilung und Erdungsanwendungen sind zuverlässige Abschlüsse erforderlich. Der KLAU Presskabelschuh 104R12 von GUSTAV KLAUKE GMBH bietet genau das: ein robuster, nicht isolierter Ringkabelschuh für 25 mm² Kupferleiter (feindrähtig), mit M12-Bolzenloch und galvanischer Verzinnung für hervorragenden Korrosionsschutz.

Für wen geeignet

Dieser Kabelschuh ist für professionelle Elektriker, Schaltschrankbauer und Wartungstechniker konzipiert, die dauerhafte, hochleitfähige Crimpverbindungen in industriellen, gewerblichen oder Versorgungsumgebungen herstellen müssen. Er eignet sich für die Energieverteilung, Erdungssysteme und überall dort, wo eine zuverlässige mechanische und elektrische Verbindung erforderlich ist.

Hauptmerkmale

• Pressverbindung (Crimp) gewährleistet eine gasdichte, vibrationsfeste Verbindung zwischen Leiter und Kabelschuh.
• Galvanisch verzinster Kupferkörper bietet hervorragende Korrosionsbeständigkeit und hält den Kontaktwiderstand über die Zeit niedrig.
• M12-Bolzenloch passt für Standard-M12-Gewindebolzen oder -Schrauben und bietet einen sicheren Befestigungspunkt.
• Ausgelegt für 25 mm² Kupferleiter (feindrähtig), passend zu gängigen Kabelquerschnitten in Energieanwendungen.
• Nicht isolierte Ausführung ermöglicht bei Bedarf Schrumpfschlauch- oder Bandisolierung oder den Einsatz in blanken Erdungsanwendungen.
• Ringform bietet eine große Kontaktfläche für zuverlässige elektrische und mechanische Leistung.

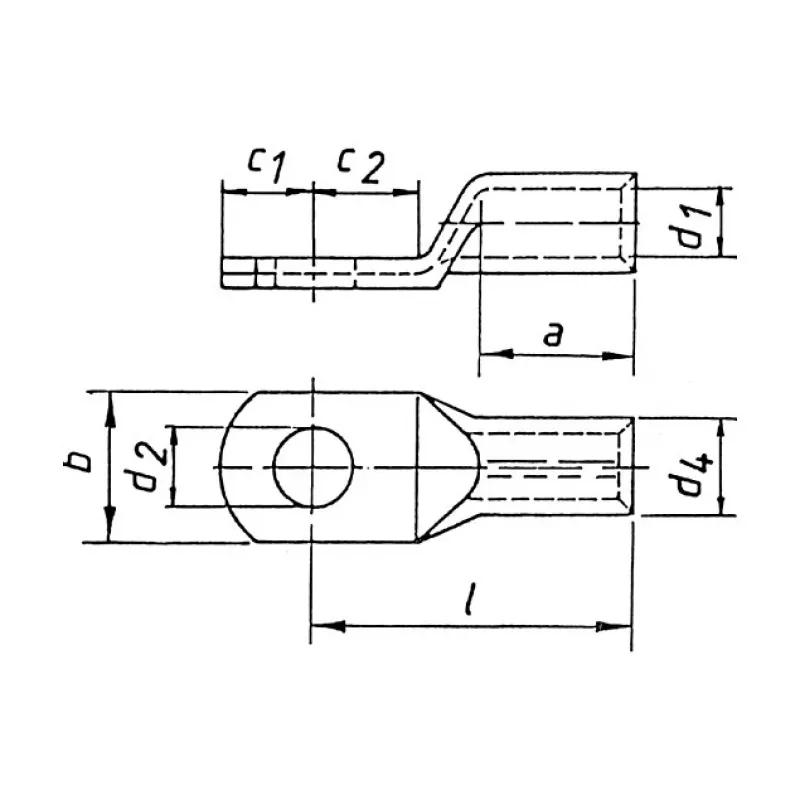

Technische Daten

• Marke: GUSTAV KLAUKE GMBH
• Modell: 104R12
• MPN: 104R12
• EAN: 4012078055864
• Produkttyp: Presskabelschuh
• Leiterquerschnitt: 25 mm²
• Bolzenlochdurchmesser: M12
• Material: Kupfer
• Oberflächenbehandlung: Galvanisch verzinnt
• Verbindungsmethode: Crimpen
• Leiterkompatibilität: Feindrähtige Kupferleiter
• Isolierung: Nicht isoliert
• Anschlusstyp: Ringkabelschuh
• Anzahl der Bolzenlöcher: 1
• Temperaturbereich: -55°C bis +150°C
• Herstellerserie: 104R

Tipps

Verwenden Sie immer ein ordnungsgemäß kalibriertes Crimpwerkzeug mit der richtigen Matrizengröße für 25 mm² Kabelschuhe, um einen vollständigen, hohlraumfreien Crimp zu erzielen. Überprüfen Sie nach dem Crimpen die Verbindung auf Risse oder Verformungen. Für Außen- oder korrosive Umgebungen empfehlen wir zusätzlichen Schutz, z. B. Schrumpfschlauch mit Kleber, über dem Schaft und der Leiterisolierung. Stellen Sie sicher, dass die Kontaktfläche sauber und eben ist, bevor Sie die Schraube mit dem empfohlenen Drehmoment anziehen.
