Glasfaserstecker EFB Elektronik LC Stecker OM4 Modell 53100.205

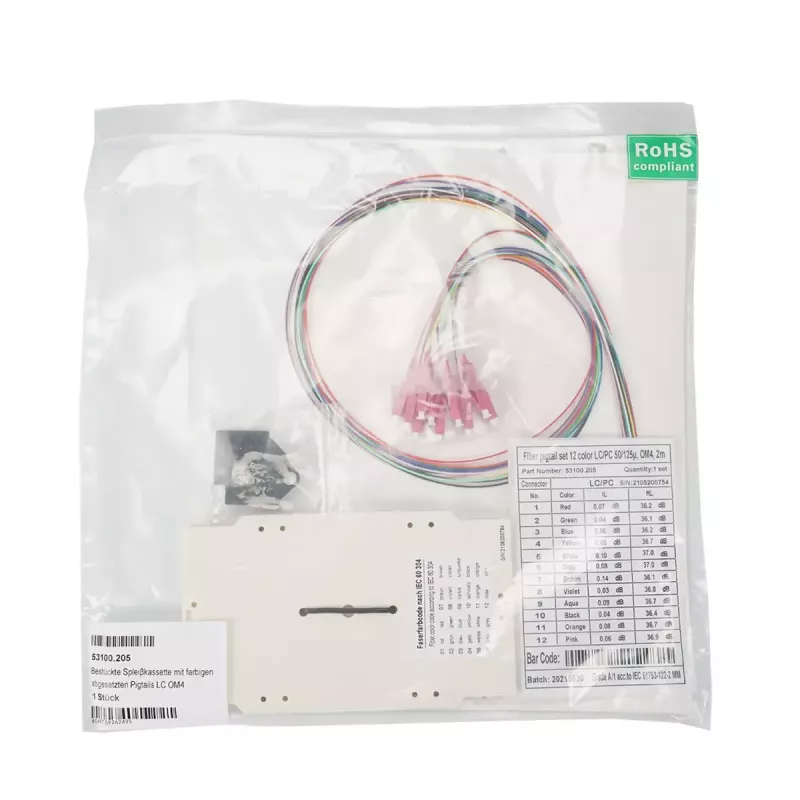

Bestückte Spleißkassette mit werkseitig installierten Pigtails für die Fasertypen OM3, OM4, OM5, OS2 und OS2/APC. Die Kassette ist mit LC- oder SC-Steckgesichtern erhältlich und enthält farbcodierte Pigtails (VDE-0888) mit einem zwölffarbigen Mantel. Jedes Pigtail ist vorkonfektioniert und mit einem 80 cm langen freien Ende außerhalb der Kassette in die Spleißkassette geführt, um die Kabelführung innerhalb des Spleißgehäuses zu vereinfachen. Messprotokolle für die einzelnen Fasern liegen der Verpackung bei. Die Kassette enthält außerdem einen vormontierten Crimp-Spleißhalter für bis zu 12 Spleiße; Schrumpf-Spleißschutzhüllen (2 × 6 Spleiße) werden in der Verpackung mitgeliefert.

Vorteile

Diese Spleißkassette bietet werkseitig installierte, farbcodierte Pigtails für eine einheitliche Kennzeichnung und normgerechte Terminierung. Die 80 cm langen Enden erleichtern die Kabelführung und Installation in Patchpanels oder Spleißgehäusen. Der vormontierte Crimp-Spleißhalter und die mitgelieferten Schrumpfschutzhüllen reduzieren die Montagezeit vor Ort und tragen zu stabilen, verlustarmen Spleißen bei. Die beigefügten Messprotokolle bieten Rückverfolgbarkeit für jede Faser.

Geeignet für

• Patchpanels und Glasfaserverteiler in Rechenzentren
• Spleißboxen und -gehäuse der Telekommunikation
• LAN- und Kurzstrecken-Multimode-Verbindungen mit OM3/OM4/OM5
• Singlemode-Installationen mit OS2 oder OS2/APC

Wichtige Spezifikationen

• Fasertypen: OM3, OM4, OM5, OS2, OS2/APC
• Steckgesichter: LC oder SC (je nach Modell)
• Pigtail-Überlänge außerhalb der Kassette: 80 cm
• Pigtail-Kennzeichnung: VDE-0888 farbcodiert mit 12-Farben-Mantel
• Crimp-Spleißhalter: vormontiert für 12 Spleiße
• Schrumpf-Spleißschutzhüllen: enthalten, 2 × 6 Spleiße
• Dokumentation: Messprotokolle für einzelne Fasern enthalten

Verwendung

Montieren Sie die Spleißkassette im Patchpanel oder Spleißgehäuse, das mit LC- oder SC-Steckgesichtern kompatibel ist. Führen Sie die ankommende Faser zur Kassette und befestigen Sie sie gemäß den Anweisungen des Gehäuseherstellers. Bereiten Sie die Fasern zum Spleißen vor, führen Sie Fusions- oder mechanische Spleiße im mitgelieferten Crimp-Halter durch und schützen Sie jede Spleißstelle mit den mitgelieferten Schrumpf-Spleißschutzhüllen. Führen Sie die 80 cm langen Pigtail-Enden zur Patchseite und terminieren Sie sie oder verbinden Sie sie je nach Bedarf mit Transceivern, Adaptern oder Patchkabeln. Bewahren Sie die beiliegenden Messprotokolle zur Überprüfung und künftigen Wartung bei den Installationsunterlagen auf.

Empfehlungen

Verwenden Sie während der Installation geeignete Handhabungs- und ESD-Vorsichtsmaßnahmen für Glasfasern. Für beste Ergebnisse führen Sie Fusionsspleiße durch und überprüfen Sie die Dämpfungswerte anhand der mitgelieferten Messprotokolle; befolgen Sie die Herstellerangaben zu Biegeradius und Zugentlastung, um eine verlustarme Leistung zu gewährleisten.
