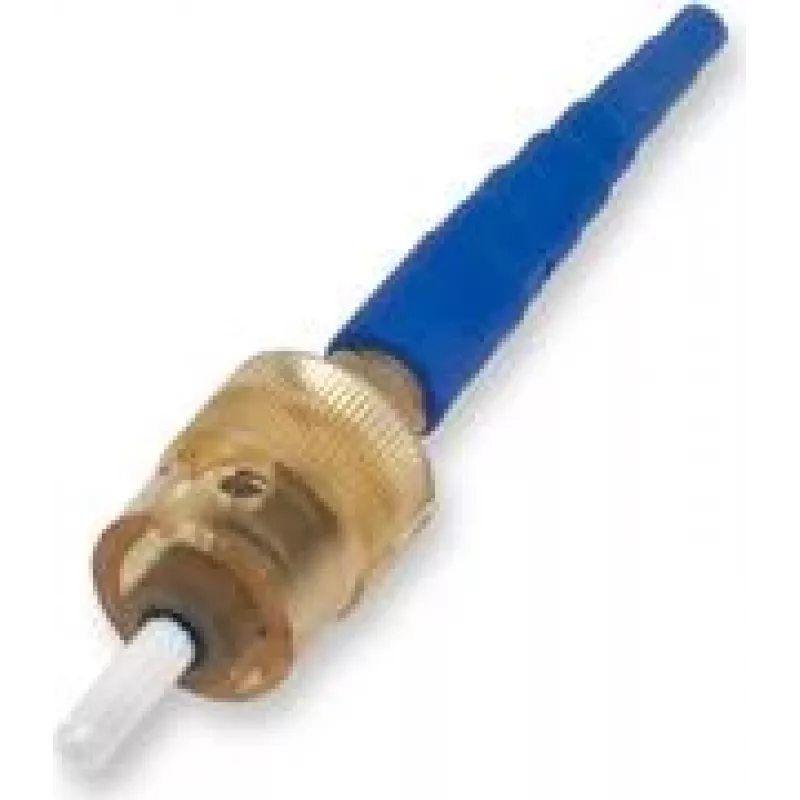

LWL-ST-Steckverbinder, Corning UniCam ST E9 SuperPC-Politur, Modell 95-200-51

Der Corning UniCam ST-Stecker, Modell 95-200-51, ist ein LWL-Steckverbinder im ST-Format mit einer E9 SuperPC-polierten Stirnfläche. Er wurde für den Einsatz in Singlemode- und Multimode-Verkabelungsumgebungen entwickelt und kombiniert die vertraute mechanische ST-Form mit dem Anschlusssystem von Corning, um gleichmäßige Steckverbindungen, geringe Einfügedämpfung und reproduzierbare Verbindungen zu gewährleisten. Der Steckverbinder ist für die Feldkonfektionierung, Patchpanels und Reparaturen von Glasfasernetzen vorgesehen, bei denen zuverlässige und schnelle Konfektionierungen erforderlich sind.

Vorteile

Der UniCam ST bietet eine polierte E9 SuperPC-Stirnfläche, die die Rückreflexion reduziert und eine stabile optische Leistung unterstützt. Seine ST-Bajonettkupplung gewährleistet eine sichere, reproduzierbare Steckung und einfache Ausrichtung bei der Installation. Das Anschlusssystem vereinfacht die Feldmontage und sorgt für gleichbleibende Einfügedämpfungswerte bei mehreren Verbindungen. Materialien und Geometrie sind für die Kompatibilität mit Standard-Faserummantelungen und üblichen Konfektionierwerkzeugen optimiert.

Geeignet für

• Feldkonfektionierung und Vor-Ort-Konfektionierung von Lichtwellenleitern
• Patchpanels und Glasfaserverteilerschränke
• Reparatur und Austausch beschädigter ST-Steckverbinder in Verkabelungsanlagen
• Singlemode- und Multimode-Netzwerksegmente, die eine SuperPC-Stirnflächenpolitur erfordern

Wichtige Spezifikationen

• Steckverbindertyp: ST-Stecker mit Bajonettkupplung
• Stirnflächenpolitur: E9 SuperPC
• Unterstützte Fasertypen: Singlemode und Multimode
• Anwendung: Feldkonfektionierung, Patchung, Reparatur
• Optische Eigenschaften: Ausgelegt auf geringe Einfügedämpfung und reduzierte Rückflussdämpfung, typisch für SuperPC-Politur
• Kompatibilität: Standard-ST-Adapter und -Buchsen

Verwendung

Bereiten Sie die Faser vor, indem Sie die Ummantelung entfernen und die Faser gemäß den Konfektionieranweisungen auf die entsprechende Länge klieben. Montieren Sie den UniCam ST-Stecker nach dem Feldkonfektionierverfahren von Corning: Führen Sie die Faser in den Steckerkörper ein, stellen Sie sicher, dass die Faserendfläche korrekt an der Ferrule anliegt, und fixieren Sie die Zugentlastung. Überprüfen Sie die Stirnflächenqualität mit einem Inspektionsgerät und testen Sie die optische Leistung mit einem optischen Leistungsmesser oder einer Lichtquelle und einem Leistungsmesser, um akzeptable Werte für Einfügedämpfung und Rückflussdämpfung zu bestätigen.

Empfehlungen

Wenden Sie vor dem endgültigen Stecken geeignete Reinigungs- und Inspektionsverfahren an, um Verunreinigungen zu vermeiden. Befolgen Sie bei der Feldkonfektionierung die Herstellerangaben zu Kliebelänge, Politur (falls zutreffend) und Anzugsdrehmoment der Steckverbindungselemente. Lagern Sie unbenutzte Steckverbinder in einer sauberen, trockenen Umgebung und schützen Sie die Stirnflächen bis zur Installation mit Staubkappen.
