Glasfaserkabel MPO 4x LC BlueOptics CBL-MPO12-4LC-SMF-10M 10m G.657.A1

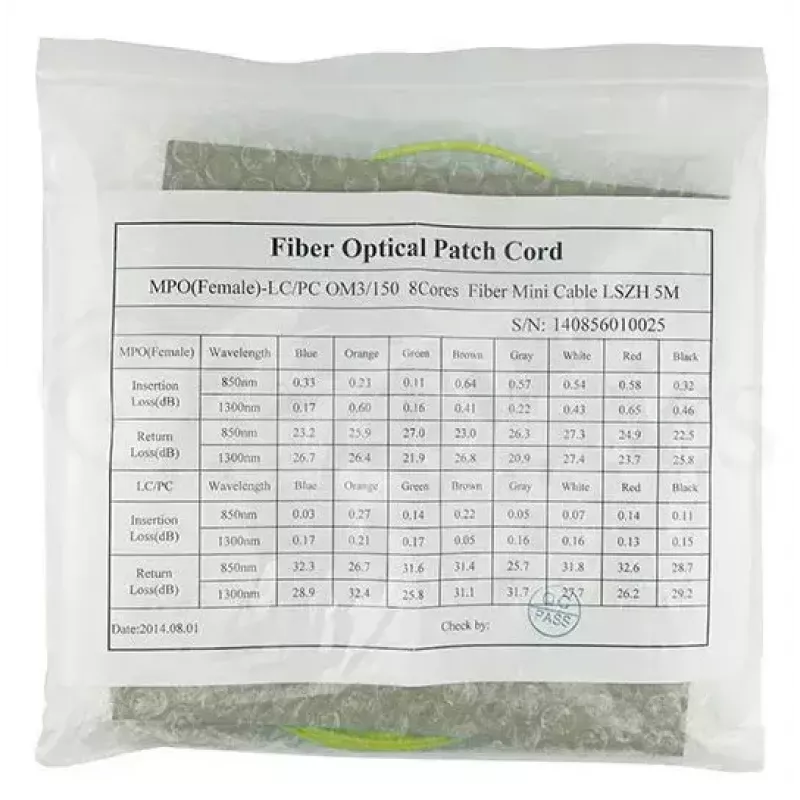

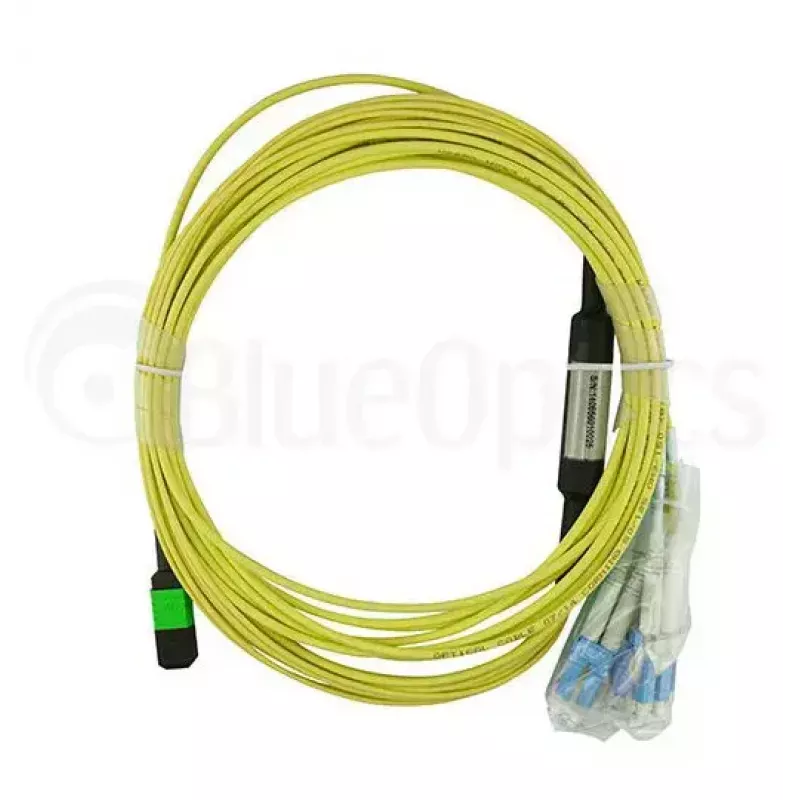

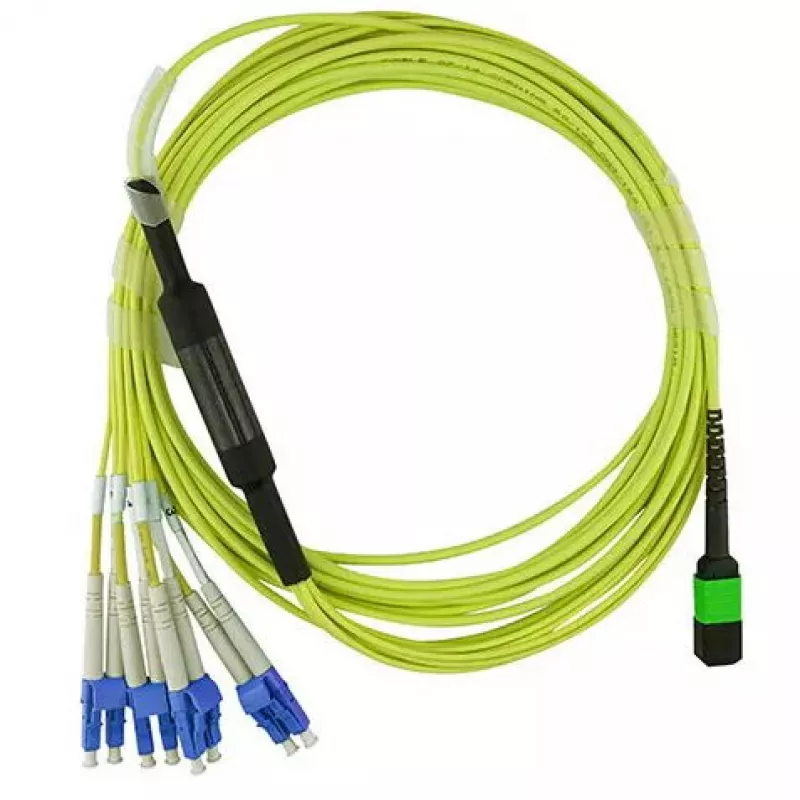

Das BlueOptics CBL-MPO12-4LC-SMF-10M ist ein 10 m langes Singlemode-Glasfaser-Breakoutkabel für hochdichte, schnelle Netzwerkverbindungen. Ein Ende des Kabels verwendet einen MPO-Mehrfaserstecker, während das andere Ende in vier LC-Stecker aufteilt, was eine kompakte Lösung zur Verbindung von MPO-Trunks mit LC-basierten Transceivern und Patchpanels bietet. Das Kabel entspricht der Biegeleistung nach G.657.A1 und verwendet eine 125-µm-Faser, die für Singlemode-Übertragungen über Zugangs- und Metro-Netzwerke geeignet ist.

Vorteile

Dieses Glasfaser-Breakoutkabel kombiniert MPO-Mehrfaserverbindungen mit einzelnen LC-Abschlüssen, um Migration und Patching in dichten Verkabelungsumgebungen zu vereinfachen. Die Singlemode-Faser G.657.A1 minimiert Signalverluste bei engen Biegungen und verbessert die Routing-Flexibilität in Schränken, Racks und Kabelkanälen. Die Länge von 10 m bietet ausreichende Reichweite für typische Rechenzentrums- und Telekommunikationsraumverbindungen bei handhabbarer physischer Führung.

Geeignet für

• Verbindung von MPO-Trunks mit LC-Transceivern oder Patchpanels
• Rechenzentrumsfasern, bei denen hochdichte Verkabelung erforderlich ist
• Zugangsnetzwerke und Metro-Verbindungen mit Singlemode-Faser
• Situationen, die verbesserte Biegeleistung und beengte Verlegung erfordern

Wichtige Spezifikationen

• Länge: 10 m
• Fasertyp: Singlemode (G.657.A1)

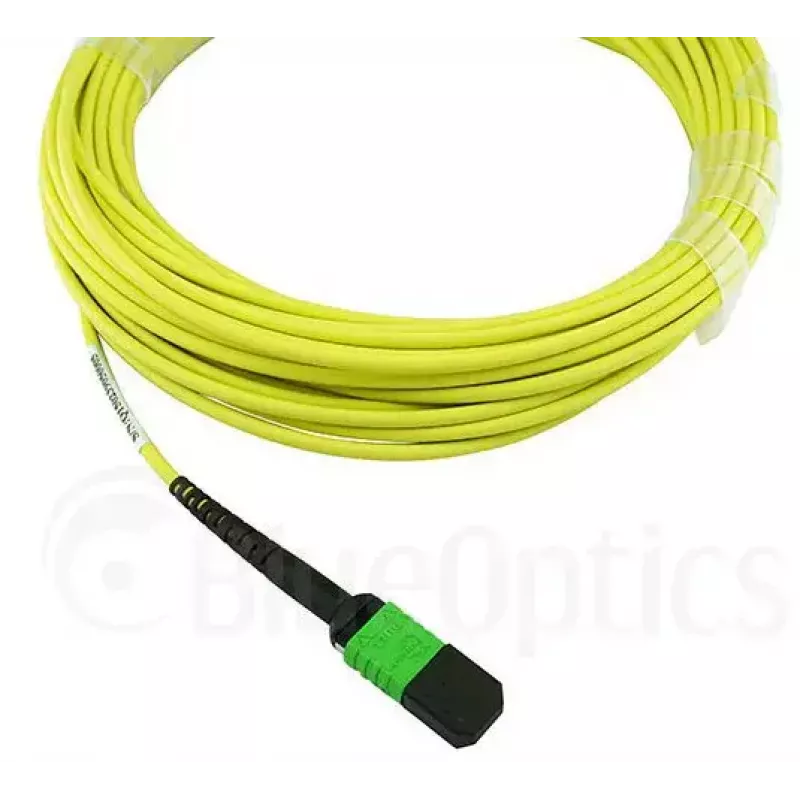

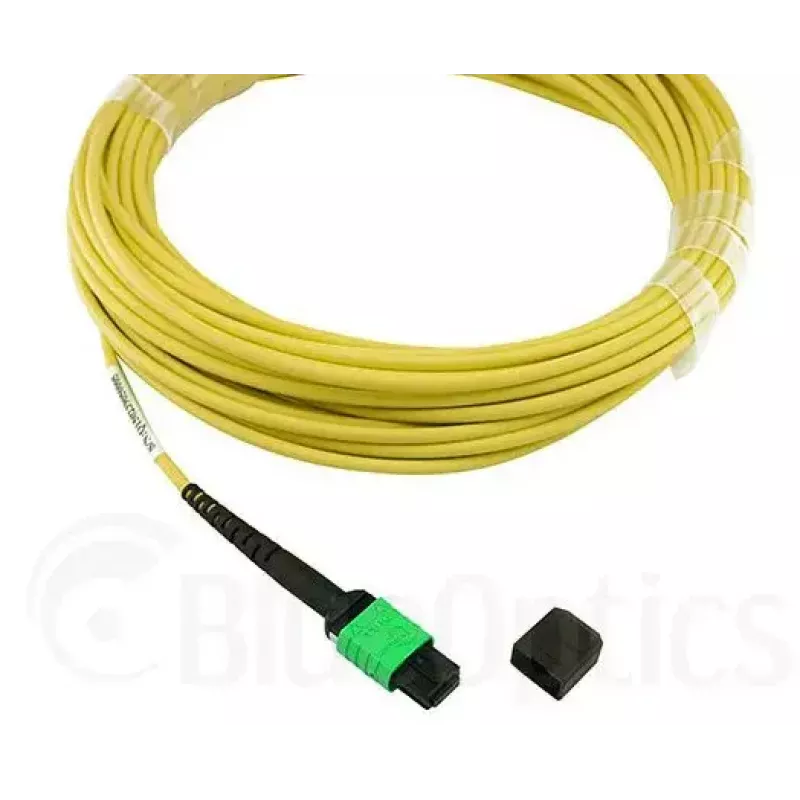

• Stecker A: MPO-Mehrfaserstecker (12-Faser-Footprint)

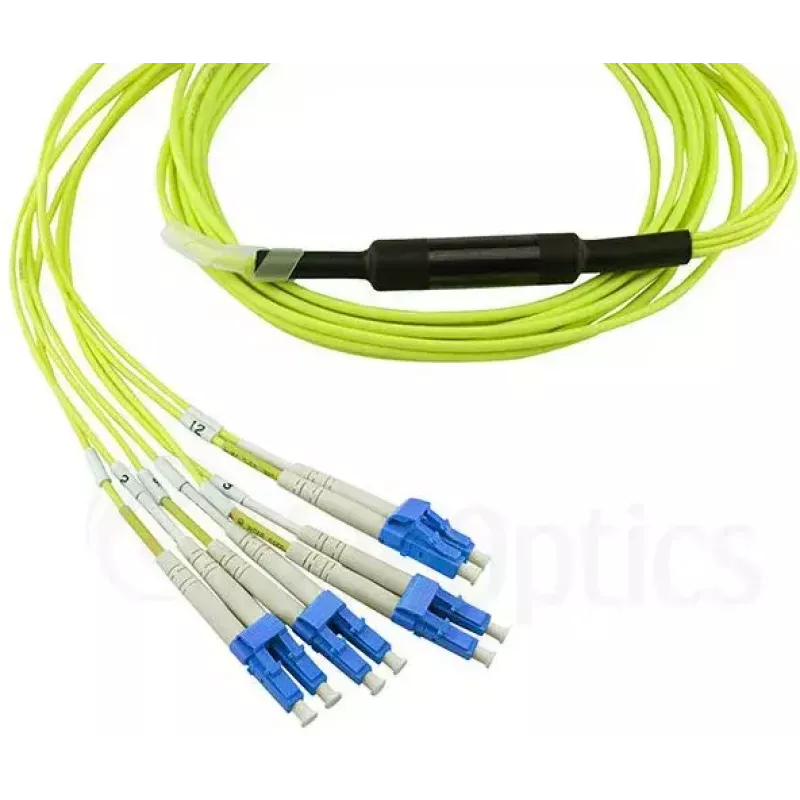

• Stecker B: Vier LC-Stecker (Singlemode, Simplex/Duplex je nach Verwendung)
• Kern-/Manteldurchmesser: 125 µm Manteldurchmesser
• Kabeldesign: Breakout-/Pigtail-Stil für direkte LC-Verbindungen
• Typische Anwendung: Hochdichte Verbindungen in Rechenzentren und Telekommunikationsräumen

Verwendung

Verlegen Sie das Kabel und vermeiden Sie scharfe Biegungen, die den Biegeradius für G.657.A1-Fasern überschreiten. Stecken Sie den MPO-Stecker in den entsprechenden MPO-Port am Trunk oder an der Kassette und achten Sie auf die korrekte Ausrichtung. Verbinden Sie die LC-Stecker mit den Ziel-Transceivern oder Patchpanel-Ports und überprüfen Sie Polarität und Kanalzuordnung gemäß den Installationsanforderungen. Befestigen Sie das Kabel an Kabelmanagement-Hardware, um Zugentlastung an den Abschlüssen zu gewährleisten und optimale Signalleistung zu erhalten.

Empfehlungen

Überprüfen Sie die Stecker vor der Installation und reinigen Sie die Endflächen mit geeigneten Faserreinigungswerkzeugen, um die Einfügedämpfung zu reduzieren. Verwenden Sie Kabelmanager und Biegeradiusführungen, um die biegeunempfindlichen Eigenschaften zu erhalten, und beschriften Sie jedes LC-Ende, um die korrekte Kanalidentifikation zu gewährleisten. Für langfristige Zuverlässigkeit führen Sie nach der Installation Tests auf Einfügedämpfung und Durchgang durch.
