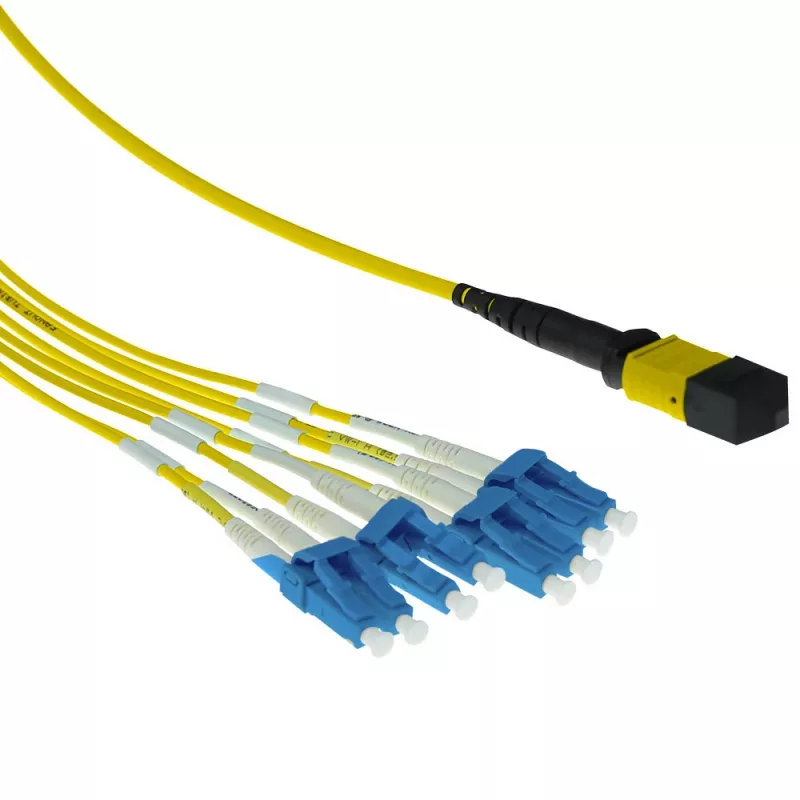

ACT 1 Meter Singlemode 9/125 OS2 Fanout-Patchkabel 1x MTP female - 4x LC Duplex 8 Fasern

Das ACT Fanout-Patchkabel 1 Meter Singlemode 9/125 OS2 1xMTP-4xLC ist eine hochdichte Glasfaserbaugruppe, die für die Verbindung von MTP-Trunks mit LC-basierter Ausrüstung in Serverräumen und Rechenzentren konzipiert ist. Dieses 1 m lange Kabel stellt acht Singlemode-Fasern in einer kompakten Fanout-Konfiguration bereit, mit einem weiblichen MTP-Stecker an einem Ende und vier LC-Duplex-Steckern am anderen Ende, und ermöglicht so aggregierte Hochgeschwindigkeitsverbindungen mit geringer Einfügedämpfung und kontrollierter Rückflussdämpfung. Der 9/125 µm Singlemode-Kern unterstützt Langstrecken-Übertragungseigenschaften und Vollduplex-Betrieb, wodurch sich das Kabel für moderne optische Netzwerkarchitekturen eignet.

Vorteile

Dieses Fanout-Kabel bietet einen geringen Platzbedarf und einen unkomplizierten Migrationspfad zwischen MPO/MTP-Backbone-Verkabelung und LC-Duplex-Ports. Seine Singlemode-9/125-Konstruktion minimiert die Dämpfung über die Entfernung und gewährleistet eine gleichbleibende optische Leistung. Die integrierte Fanout-Baugruppe reduziert die Verbindungskomplexität und hilft, die Kabelmanagement-Standards in hochdichten Racks einzuhalten. Der weibliche MTP-Abschluss ermöglicht Polaritäts- und Ausrichtungsoptionen, die mit gängigen Hochgeschwindigkeits-Transceivern kompatibel sind.

Geeignet für

• Anschluss von MTP/MPO-Trunkkabeln an LC-bestückte Switches, Transceiver und Patchpanels
• Verkabelung und Konsolidierung in hochdichten Rechenzentren in 10/40/100-GbE-Umgebungen
• Glasfaser-Backbone-zu-Geräteseitige Abschlüsse in Rack- und Gehäuseinstallationen
• Umgebungen, die Singlemode-Verbindungen mit geringer Einfügedämpfung und vorhersagbarer Leistung erfordern

Wichtige Spezifikationen

• Fasertyp: Singlemode 9/125 µm (OS2)
• Länge: 1 Meter
• Stecker A: 1x MTP female
• Stecker B: 4x LC Duplex (insgesamt 8 Fasern)
• Konfiguration: Fanout-/Auffächerungsbaugruppe
• Leistung: Geringe Einfügedämpfung, Vollduplex-Unterstützung
• Typische Anwendungen: Rechenzentrums-Patching, Geräteverbindungen

Verwendung

Verlegen Sie das 1 m Fanout-Kabel zwischen dem MTP-Trunk oder -Panel und den LC-Ports des Zielgeräts oder Patchpanels, wobei Sie scharfe Biegungen vermeiden und den für Singlemode-Fasern angegebenen Mindestbiegeradius einhalten. Stecken Sie den weiblichen MTP-Stecker in den entsprechenden männlichen MTP-Adapter oder die Kassette mit korrekter Ausrichtung und verbinden Sie dann jeden LC-Duplex-Stecker mit den passenden LC-Buchsen. Stellen Sie sicher, dass die Stecker vor dem Zusammenstecken sauber sind, um Leistungseinbußen zu vermeiden. Überprüfen Sie nach der Installation die Verbindungskontinuität und die optische Dämpfung mit geeigneten Testgeräten.

Empfehlungen

Verwenden Sie Staubkappen auf ungenutzten Steckern, führen Sie vor der Installation eine Steckerreinigung mit geeigneten Glasfaser-Reinigungswerkzeugen durch und sichern Sie die Fanout-Baugruppe in Kabelmanagern, um Zugbelastungen zu vermeiden. Bei kritischen Verbindungen sollten Sie optische Dämpfungsmessungen und Endflächeninspektionen durchführen, um die Einhaltung der Netzwerkanforderungen zu bestätigen.
