Glasfaserkabel EFB Elektronik MTPM12LCOM4-0,4 0.4 m MTP auf 12×LC OM4 violett

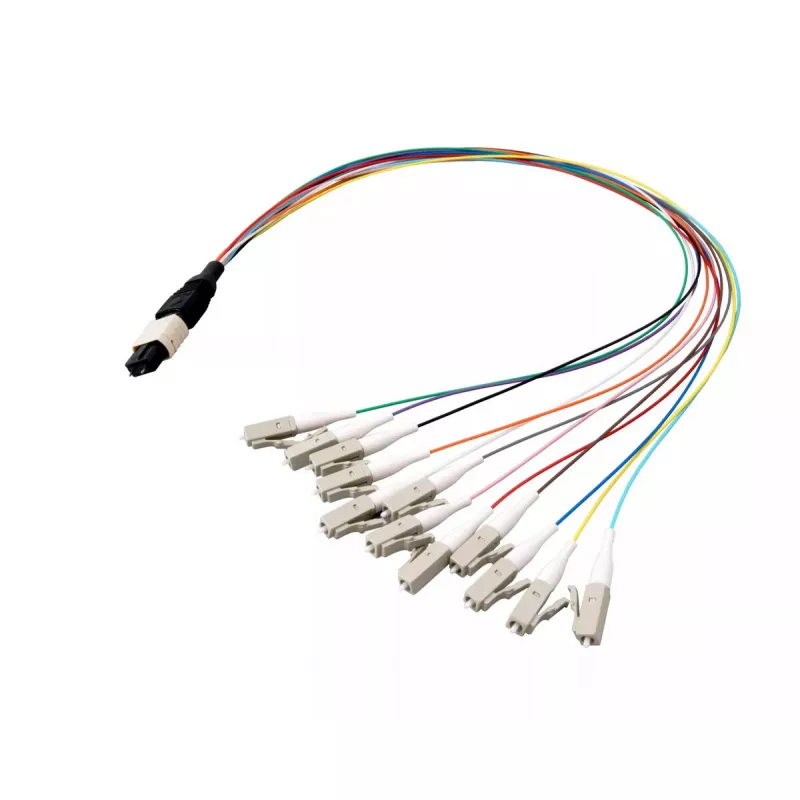

Das EFB Elektronik MTPM12LCOM4-0,4 ist ein 0,4 m langes Glasfaser-Breakout-Kabel für kurze, hochdichte Verbindungen in Rechenzentren und Telekommunikations-Racks. Ein Ende verfügt über einen Multi-Faser-MTP-Stecker, während das andere Ende auf 12 LC-Duplex-Stecker aufteilt, die in einzelnen Gehäusen konfektioniert sind. Das Kabel verwendet OM4-Multimode-Faser und einen violetten Außenmantel, um es von anderen Multimode-Standards zu unterscheiden, und bietet zuverlässige Hochgeschwindigkeitsverbindungen zwischen Patchpanels, Transceivern und Switches auf engstem Raum.

Vorteile

Dieses Breakout-Kabel ermöglicht kompakte Konnektivität mit einer sehr kurzen Länge von 0,4 m, um übermäßigen Kabelüberhang bei der Verkabelung auf Schrankebene zu reduzieren. Der OM4-Multimode-Kern unterstützt eine höhere Bandbreite und größere Reichweite im Vergleich zu früheren Multimode-Klassen und eignet sich daher für 10GbE-, 40GbE- und 100GbE-Anwendungen, bei denen Multimode spezifiziert ist. Der MTP-Stecker bietet dichte Multi-Faser-Kopplung, während die 12 LC-Abschlüsse eine direkte Verbindung zu LC-Ports ohne zusätzliche Adapter oder Kassettenmodule ermöglichen. Der violette Mantel ermöglicht eine schnelle visuelle Identifizierung von OM4-Verbindungen während der Installation und Wartung.

Geeignet für

• Patchverbindungen zwischen MTP-fähigen Trunks und LC-basierten Patchpanels oder Transceivern
• Hochdichtes Rack- und Schrank-Fasermanagement in Rechenzentren
• Kurzstrecken-Multimode-Verbindungen für 10GbE-, 40GbE- und 100GbE-Systeme
• Faser-Breakout-Installationen, bei denen der Platz begrenzt ist und eine ordentliche Kabelführung erforderlich ist

Technische Daten

• Kabeltyp: Multimode OM4-Faser
• Länge: 0,4 m
• Stecker A: MTP Multi-Faser-Stecker
• Stecker B: 12 × LC-Stecker im Singlemode-Design (Multimode LC-Abschlüsse)
• Anzahl der Fasern: 12 (Ribbon/Multi-Faser Breakout)
• Mantelfarbe: Violett (OM4-Kennzeichnung)
• Anwendung: Kurze Reichweite, hochdichte Rechenzentrumsverkabelung

Verwendung

Verlegen Sie das Kabel vorsichtig, um enge Biegungen und mechanische Belastungen zu vermeiden. Halten Sie den vom Hersteller vorgeschriebenen Mindestbiegeradius für OM4-Multimode-Faser ein. Stecken Sie den MTP-Stecker in den passenden MTP-Port an einer Kassette, einem Trunk oder Transceiver, bis er einrastet, und verbinden Sie dann die einzelnen LC-Stecker mit den entsprechenden LC-Ports am Patchpanel oder aktiven Gerät. Stellen Sie sicher, dass die Stecker vor dem Koppeln sauber sind, um Signalverluste zu vermeiden – verwenden Sie geeignete Faserreinigungswerkzeuge und prüfen Sie bei Bedarf die Endflächen. Sichern Sie das Kabel und sorgen Sie für Zugentlastung, indem Sie Panel-Führungen oder Kabelmanagement-Clips verwenden, um ein Ziehen am Stecker zu verhindern und eine gleichbleibende optische Leistung zu gewährleisten.

Empfehlungen

Für beste Leistung verwenden Sie dieses OM4-Breakout-Kabel in seiner vorgesehenen Kurzstreckenumgebung und kombinieren Sie es mit kompatiblen MTP/MPO-Komponenten und OM4-zertifizierten Transceivern. Überprüfen und reinigen Sie die Stecker regelmäßig, vermeiden Sie das Überschreiten der Biegeradiusgrenzen und lagern Sie Ersatzkabel lose aufgewickelt, um Mikrobiegungen zu vermeiden. Passen Sie beim Austausch oder Verlängern von Strecken den Fasertyp und die Polarität an die bestehende Infrastruktur an, um eine korrekte Kanalzuordnung sicherzustellen.
