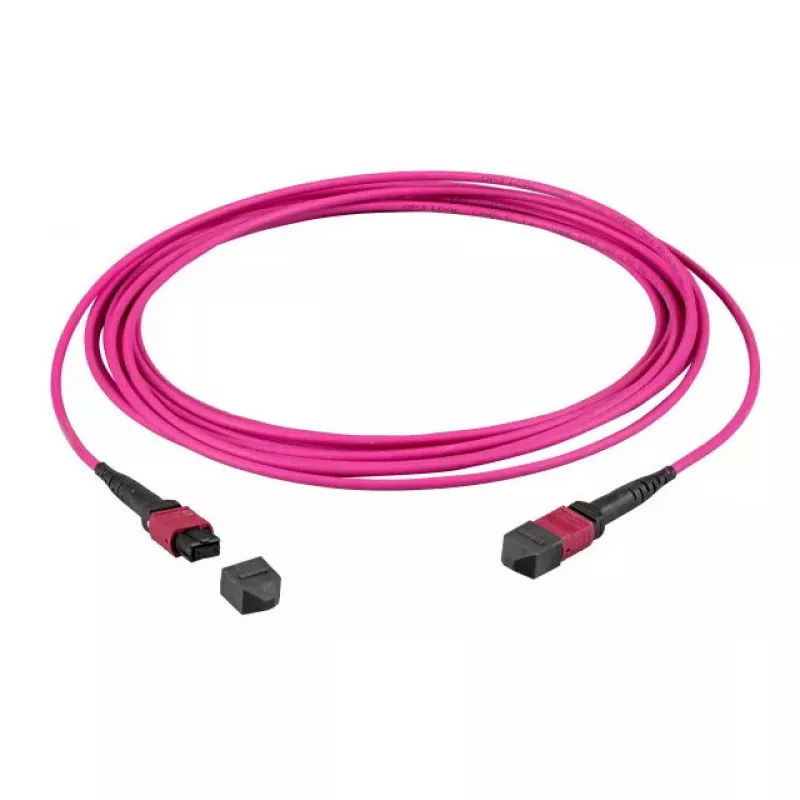

Glasfaserkabel EFB Elektronik MTPF12MTPFOM4-15-A — OM4-Multimode, MTP–MTP, 15 m, 50 µm

EFB Elektronik MTPF12MTPFOM4-15-A ist ein 15 m langes Glasfaserkabel, das für Hochgeschwindigkeits-Multimode-Verbindungen entwickelt wurde. Es verfügt über eine OM4-Multimode-Faser mit einem 50-µm-Kern und MTP-Steckverbindern an beiden Enden und bietet eine kompakte, hochdichte Parallelverbindung für Rechenzentren und Unternehmensnetzwerke. Das Kabel ist für Kurzstreckenanwendungen mit hoher Bandbreite vorgesehen, bei denen eine geringe Einfügedämpfung und eine gleichbleibende Multimode-Leistung erforderlich sind.

Vorteile

Der OM4-Multimode-Kern unterstützt eine höhere Modenbandbreite und größere Reichweiten im Vergleich zu niedrigeren Multimode-Fasern und ermöglicht so eine bessere Leistung für 10G-/40G-/100G-Verbindungen über kurze Entfernungen. Die MTP-zu-MTP-Verbindungstechnik erlaubt die gleichzeitige Übertragung über mehrere parallele Fasern für eine vereinfachte Installation in Trunk- und Paralleloptiksystemen. Die Länge von 15 m bietet ein ausgewogenes Verhältnis zwischen Flexibilität und Signalintegrität für Verbindungen zwischen Racks oder innerhalb eines Racks, während der standardisierte Kern mit 50 µm Durchmesser die Kompatibilität mit gängigen Multimode-Transceivern gewährleistet.

Geeignet für

• Trunking und hochdichte Verkabelung in Rechenzentren
• Paralleloptik-Installationen (z. B. 40G/100G mit MPO/MTP)
• Kurzstrecken-LAN- und Campus-Backbone-Verbindungen
• InfiniBand und andere bandbreitenintensive Multimode-Anwendungen

Wichtige Spezifikationen

• Fasertyp: OM4-Multimode
• Kerndurchmesser: 50 µm
• Steckverbindertyp: MTP an beiden Enden
• Kabellänge: 15 m
• Anwendung: Kurzstrecken-Multimode-Verbindungen mit hoher Bandbreite
• Polarität: kompatibel mit Standard-MTP-Polaritätsschemata

Verwendung

Verlegen Sie das Kabel entlang geeigneter Kabelmanagementwege und vermeiden Sie dabei enge Biegungen und übermäßige Spannung. Richten Sie die MTP-Steckverbinder mit dem Geräteadapter oder der Patchpanel-Buchse aus und schieben Sie sie ein, bis die Verriegelung einrastet; achten Sie darauf, dass die Steckverbindercodierung mit der beabsichtigten Polarität übereinstimmt. Testen Sie die aufgebaute Verbindung mit geeigneten Faserprüfgeräten (z. B. Einfügedämpfungsmessung oder OTDR, falls zutreffend), um die Leistung zu überprüfen und die Konnektivität zu bestätigen, bevor Sie die Verbindung in Betrieb nehmen.

Empfehlungen

Lagern und handhaben Sie das OM4-Multimode-Kabel in einer sauberen Umgebung, um eine Verunreinigung der Steckerendflächen zu vermeiden. Verwenden Sie Staubschutzkappen, wenn die Steckverbinder nicht verwendet werden, inspizieren und reinigen Sie die Endflächen bei Bedarf mit zugelassenen Faserreinigungswerkzeugen vor dem Anschließen. Um optimale Ergebnisse bei Installationen mit hoher Dichte zu erzielen, planen Sie die Kabelführung so, dass Verletzungen des Mindestbiegeradius minimiert werden und die vorgegebenen Verbindungsbudgets für die vorgesehenen Transceivermodule eingehalten werden.
